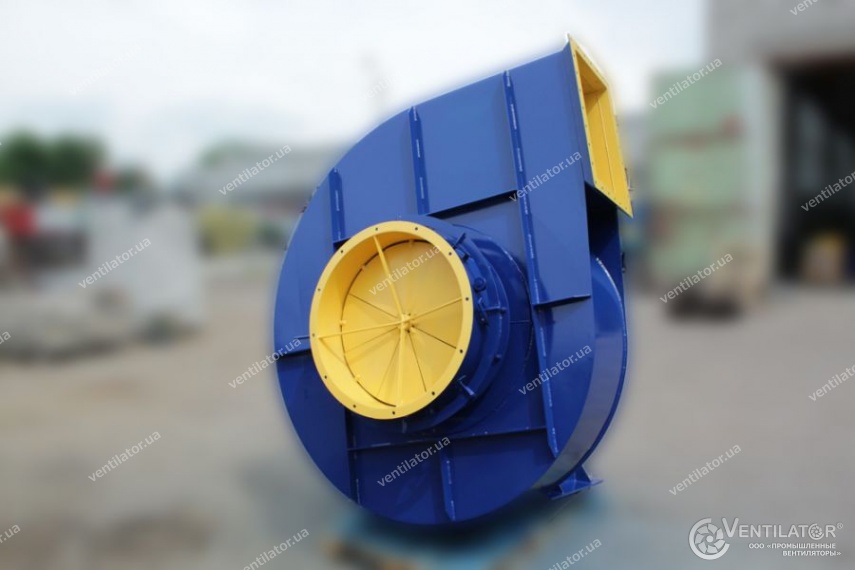

| Material | Carbon steel |
|---|---|
| Ventilator angle of rotation | L 0, L 135, L 180, L 270, L 315, L 45, L 90, R 0, R 135, R 180, R 270, R 315, R 45, R 90 |
| D/Dn | 1 |
| Motor type | АИР, А |
| The mass of the fan with el. engine, kg | 6835 |
| Engine KW / RPM | NULL/NULL |
| Design | Schema №1, Schema №3 |
| Model | ВДН-18 |
ВДН-18
Dimensions
С4, С5, С6 – размеры уточняются при выборе электродвигателя
| Модель | Габаритные размеры, мм | ||||||
| h | H | H1 | B | I | Lmax | A | |
| ВДН-18 | 545 | 1375 | 3428 | 4287 | 1010 | 3171 | 1572 |
| Модель | Присоединительные размеры, мм | |||||||||||||
| A1 | A2 | a1 | a2 | t1 | t2 | N | N1 | n1 | n2 | K | K1 | D | D1 | |
| ВДН-18 | 1750 | 1200 | 1620 | 1080 | 292 | 300 | 20 | 24 | 6 | 4 | 19 | 19 | 1650 | 1755 |
| Модель | Крепёжные размеры, мм | |||||||||
| N2 | K2 | C | C1 | C2 | C3 | C7 | L1 | L2 | ||
| ВДН-18 | 8 | 28 | 830 | 830 | 454 | 850 | 975 | 1885 | 1370 | |
