ЦН-24

Циклон класса ЦН-24 – агрегат специфической конструкции, разработанный для эффективного удаления сухой пыли из воздушно-пылевых или газопылевых смесей. Отличительная черта циклонов этого класса – высокая пропускная способность вкупе со сравнительно низким уровнем фильтрации.

Назначение

Класс ЦН-24 используют в аспирационных системах, главным образом, на стадии предварительной грубой – первой ступени очистки газообразной фазы – или же тогда, когда нет необходимости в высококачественном процессе очистки воздуха – на предприятиях химической и металлургической промышленности, производства стройматериалов, в деревообработке. Также класс ЦН-24 применяют и для перемещения летучих и пылеобразующих материалов. Чтобы функционирование циклона ЦН-24 было эффективным в рамках этого класса, в рабочей среде должна полностью отсутствовать волокнистая, а также способная к слипанию пыль. Циклон ЦН-24 категорически запрещено использовать в условиях повышенной влажности, вероятности появления конденсата, взрывоопасной среды.

Циклоны класса ЦН-24 применяют на участках промышленного сельскохозяйственного назначения, где установлено оборудование:

• помольное;
• дробильное;
• транспортирующее сыпучие сухие пылеобразующие материалы.

Конструктивные особенности и сырье

Простая, но в то же время глубоко продуманная конструкция циклонов класса ЦН-24 гарантирует надежность, долговременную работу аппаратов с неизменно высокой производительностью, благодаря чему эти устройства достаточно распространены. Сегодня существует несколько модификаций циклонов класса ЦН-24, главными отличиями которых между собой являются пропускная способность, а также габариты.

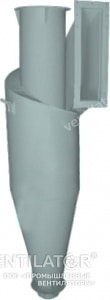

Стальной корпус агрегата имеет два отделения: цилиндр и конус. К первому присоединены входной патрубок, наклоненный к горизонтали на 24 градуса, винтовая крышка. Внутренний диаметр (D) этого отделения изготавливается в вариациях 400 – 3000 миллиметров, что задает типоразмер агрегата. Высота циклона находится в связке с типоразмером, ее величина равна 4,26*D. Рабочее давление в системе 5000 Па.

Востребована модификация циклона класса ЦН-24, имеющая камеру обеспыленного воздуха типа “улитка”. Изменение направленности входного патрубка связано с направлением вращения загрязненного потока. Популярны агрегаты в правом исполнении – вращение рабочей среды в горизонтальной проекции в направление часовой стрелки. Иногда необходимо применять аппаратуру с левосторонним вращением – против хода часовой стрелки.

В случае появления пыли абразивного характера в результате технологического производственного процесса, рекомендуется к нижней части корпуса приваривать дополнительные стальные листы. Дополнительное приспособление избавит агрегат от преждевременного износа конической части под воздействием абразивных частиц, поспособствует стабильной эффективности агрегата.

Принципиальные штрихи в работе циклона класса ЦН-24

Конструкция циклона класса ЦН-24 позволяет его монтировать как на нагнетающей, так и на всасывающей стороне вентилятора. Поток воздушно-пылевой или газопылевой смеси поступает в первый патрубок с определенной скоростью, полученной от направляющего вентилятора. Форма винтовой крышки и угол наклона патрубка задают конкретное вращение поступившего потока, в результате чего возникают центробежные силы, неодинаково воздействующие на частицы с разной инерционностью. Последние с диаметром более двадцати микрон, теряя от ударов о корпус скорость, оседают на его стенках, после чего спускаются по конусу в бункер. Газ отводится вверх по выхлопной трубе. Рекомендуемая скорость пылезагрязненного потока – 4,5 м/с при температуре, не превышающей 400°С. При этих показателях обеспечивается эффективность очистки около 98 процентов при составе фракций размером 90 микрон, и до 90 процентов, если размер в районе 25 микрон. При монтаже циклона ЦН-24 вне здания за пылевым вентилятором – функционирование на нагнетание, необходима установка зонта для предотвращения попадания в систему осадков. При установке циклона ЦН-24 до вентиляторного устройства – работа на разряжение, нужна улитка-раскручиватель для снижения гидравлического сопротивления системы в целом и нагрузки на вентилятор конкретно.

У циклонов ЦН-24 эффективность очистки одинакова, не зависит от типоразмера, так как соотношение диаметра, длин цилиндрических и конических отделов в этом классе постоянное. От разницы размеров зависит лишь производительность циклона. У заказчика есть возможность выбрать именно ту модификацию, которая оптимально решит стоящие перед ним задачи.

Комплектация циклона класса ЦН-24:

• Корпус – конус + цилиндр;
• винтовая крышка + входной патрубок;
• выхлоптруба;
• “улитка” – камера обеспыленного воздуха.

Надо помнить, что уровень фильтрации воздуха, обеспечиваемый устройствами этого класса, недостаточен для того, чтобы их использовали самостоятельно. Рекомендуется циклоны ЦН-24 эксплуатировать совместно с более эффективными пылеочистителями, применять в системе пневмотранспорта как разгружатель.
