Вентиляторы ВД
Тягодутьевые центробежные вентиляторы одностороннего всасывания ВД для перемещения воздуха и газовоздушных смесей с температурой от -30° С до +80° С, запылённостью не выше 0,1 г/м3 и не содержащих липких, волокнистых и абразивных включений. Применяются в теплоэнергетике, на газо-мазутных котлах, на паровых и водогрейных котлах. Производятся из углеродистой и нержавеющей стали.
| Исполнение | D/Dн | N дв, кВт |
n дв, об./мин |
n р.к. дв, об./мин |
Производительность м3/ч |
Давление Па |
Код товара |
Цена, грн. с НДС |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ηmax | в рабочей зоне | ηmax | в рабочей зоне | ||||||||
ВД №2,7 |
|||||||||||
| 1 | 1 | 1.1 | 1500 | 1420 | 500 | 250-770 | 37.5 | 38 | id40024 | Цена договорная | |
| 1 | 1 | 1.5 | 3000 | 2930 | 970 | 500-550 | 150 | 150 | id40025 | Цена договорная | |

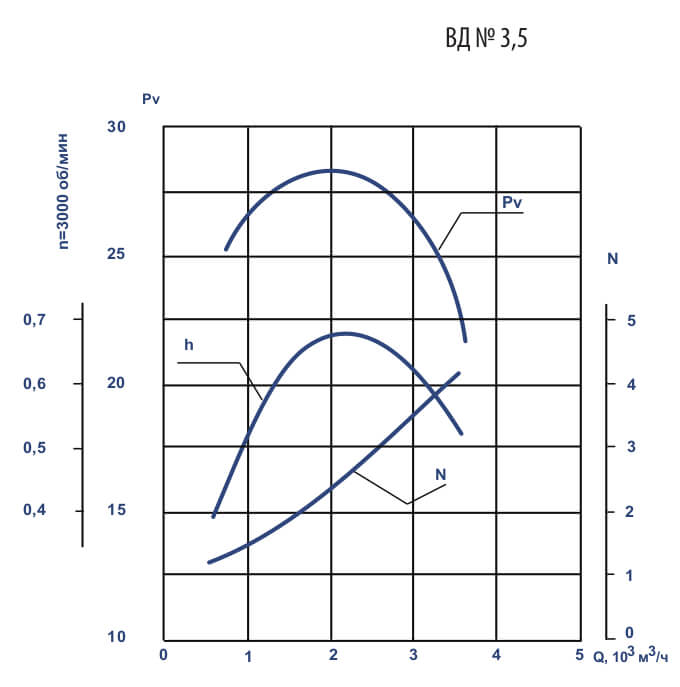

ВД №3,5 |
|||||||||||
| 1 | 1 | 1.5 | 1000 | 905 | 2510 | 1930-3920 | 280 | 280-180 | id40026 | Цена договорная | |
| 1 | 1 | 3 | 1500 | 1410 | 3870 | 3000-6000 | 650 | 650-420 | id40027 | Цена договорная | |

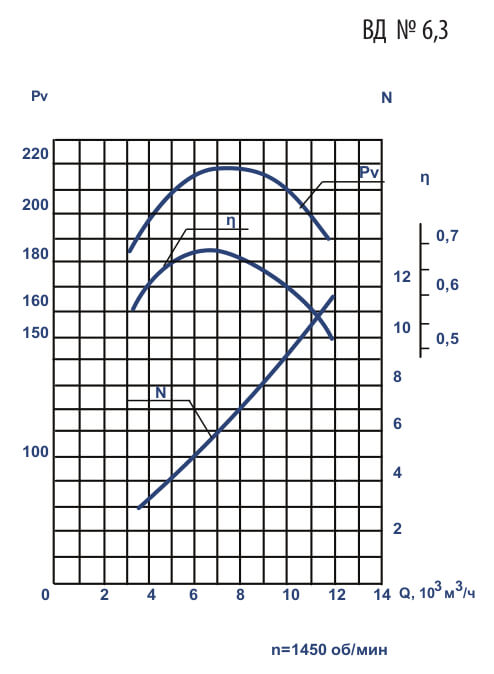

ВД №6,3 |
|||||||||||
| 3 | 1 | 11 | 1500 | 1420 | 6700 | 3200-11800 | 2180 | 2180-1900 | id40028 | Цена договорная | |

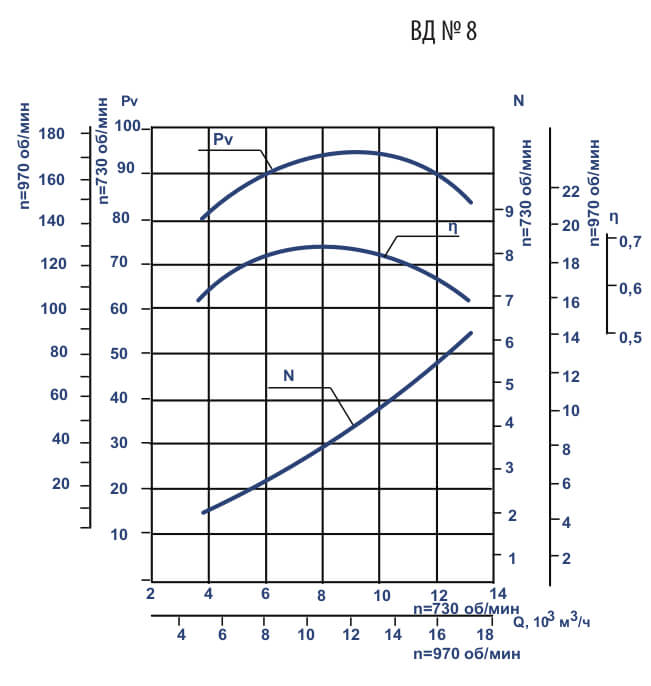

ВД №8 |
|||||||||||
| 3 | 1 | 7.5 | 750 | 730 | 7900 | 4000-11300 | 934 | 950-800 | id40029 | Цена договорная | |
| 3 | 1 | 15 | 1000 | 970 | 10450 | 4800-17800 | 1648 | 1700-1400 | id40030 | Цена договорная | |

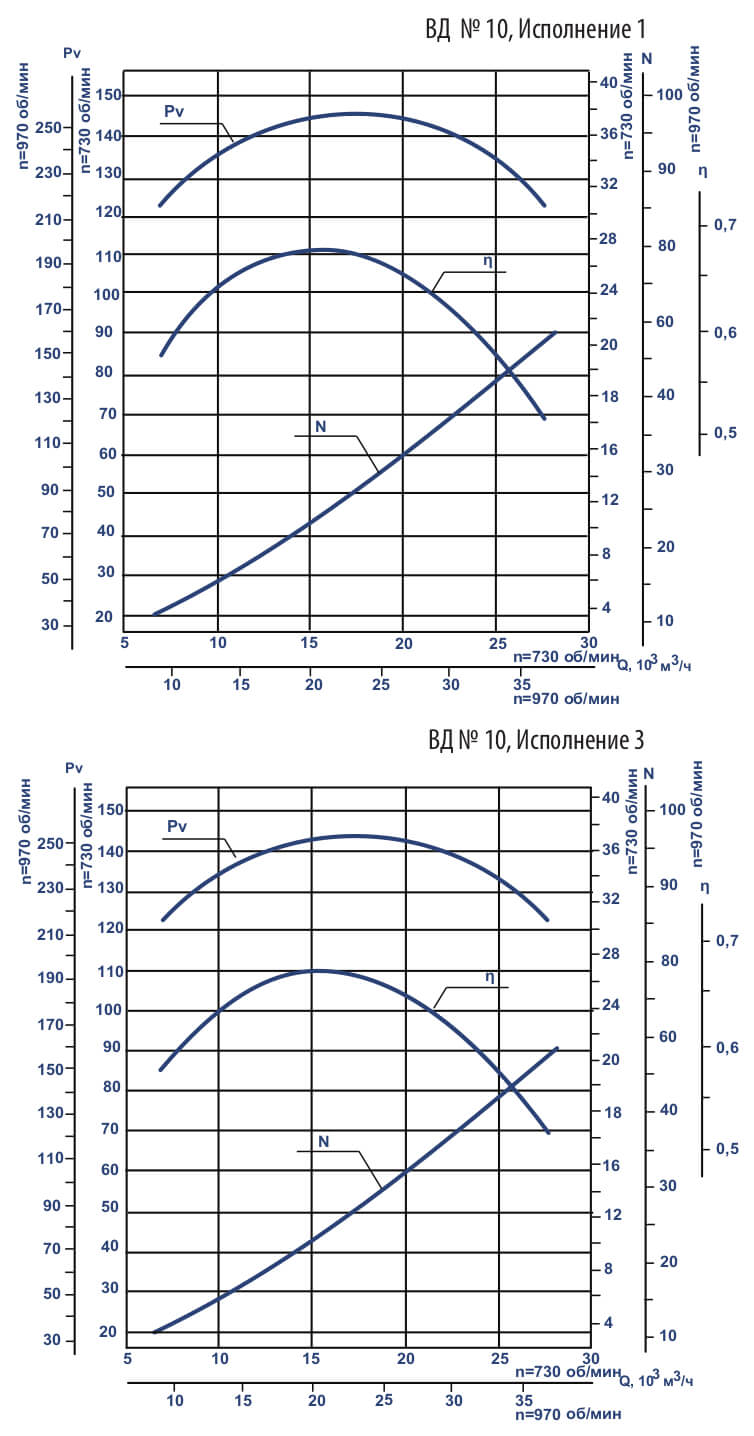

ВД №10 |
|||||||||||
| 1 | 1 | 11 | 750 | 730 | 15500 | 6700-27700 | 1450 | 1460-1220 | id40031 | Цена договорная | |
| 3 | 1 | 11 | 750 | 730 | 15500 | 6700-27700 | 1450 | 1460-1220 | id40033 | Цена договорная | |
| 1 | 1 | 30 | 1000 | 970 | 20600 | 9000-36900 | 2540 | 2560-2150 | id40032 | Цена договорная | |
| 3 | 1 | 30 | 1000 | 970 | 20600 | 9000-36900 | 2540 | 2560-2150 | id40034 | Цена договорная | |

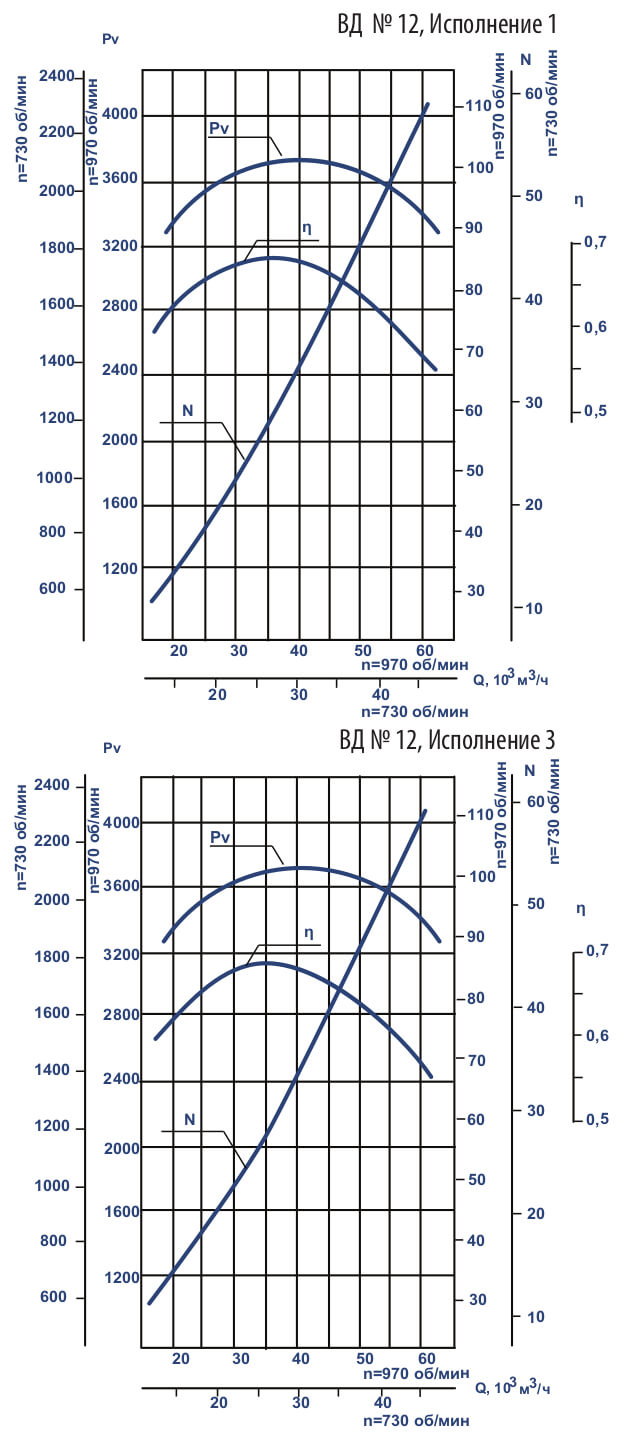

ВД №12 |
|||||||||||
| 1 | 1 | 30 | 750 | 730 | 26950 | 11500-46900 | 2110 | 2120-1840 | id40035 | Цена договорная | |
| 3 | 1 | 30 | 750 | 730 | 26950 | 11500-46900 | 2110 | 2120-1840 | id40037 | Цена договорная | |
| 1 | 1 | 75 | 1000 | 970 | 34000 | 27000-62000 | 3720 | 3730-3250 | id40036 | Цена договорная | |
| 3 | 1 | 75 | 1000 | 970 | 34000 | 27000-62000 | 3720 | 3730-3250 | id40038 | Цена договорная | |

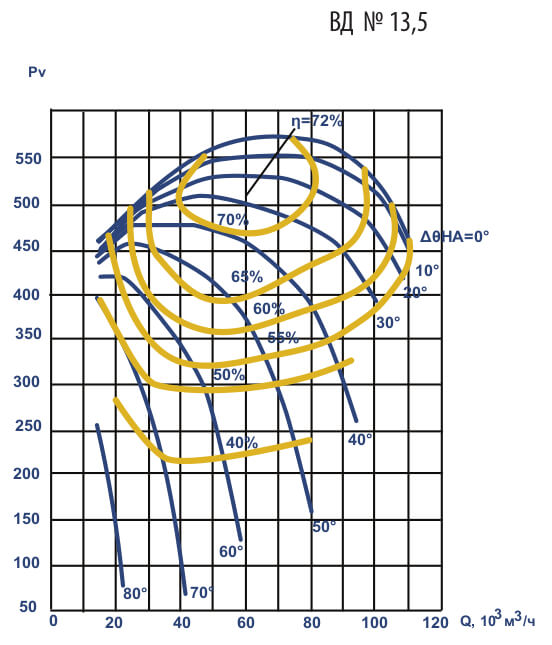

ВД №13,5 |
|||||||||||
| 3 | 1 | 132 | 1000 | 990 | 60000 | 26800-83540 | 4990 | 5000-4190 | id40039 | Цена договорная | |
| 3 | 1 | 160 | 1000 | 990 | 60000 | 26800-93550 | 4991 | 5050-4191 | id40050 | Цена договорная | |

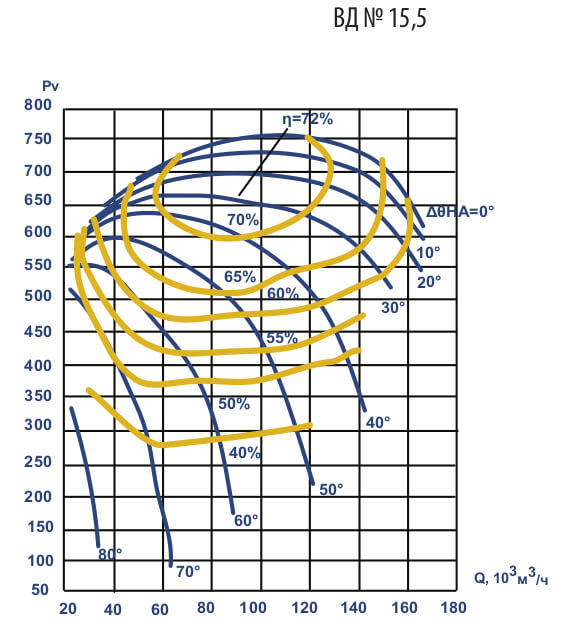

ВД №15,5 |
|||||||||||
| 3 | 1 | 315 | 1000 | 988 | 90000 | 30000-150000 | 6590 | 6650-5540 | id40051 | Цена договорная | |

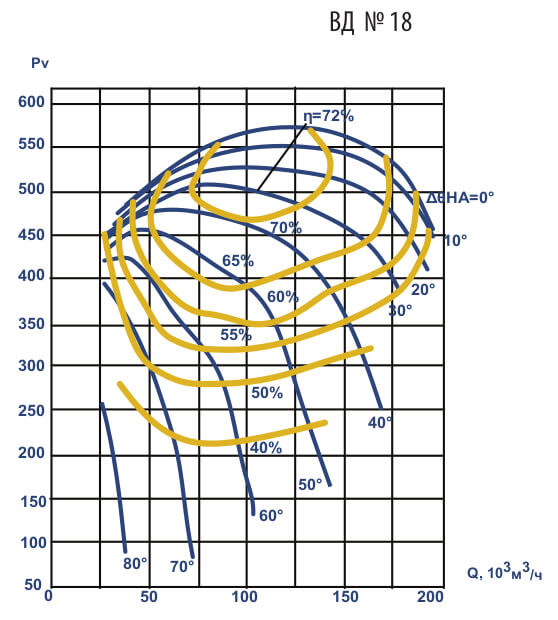

ВД №18 |
|||||||||||
| 3 | 1 | 250 | 750 | 730 | 110000 | 50000-175000 | 4990 | 4990-4190 | id40052 | Цена договорная | |

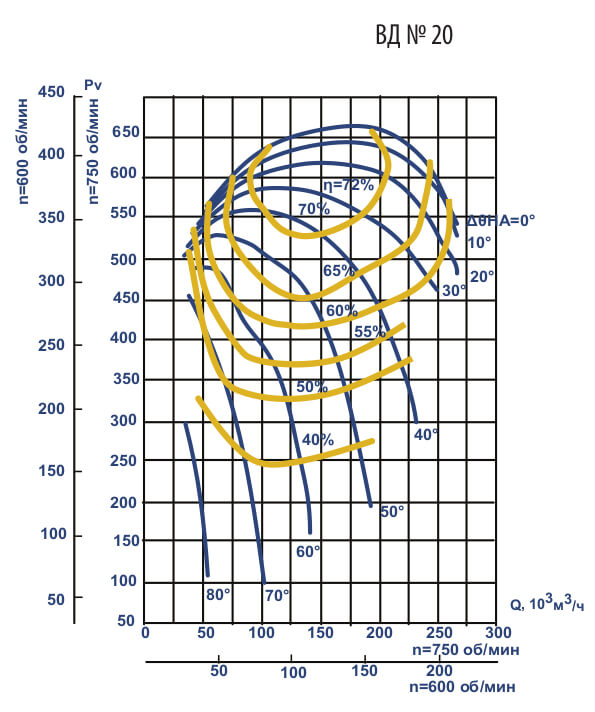

ВД №20 |
|||||||||||
| 3 | 1 | 250 | 600 | 585 | 84800 | 35000-135000 | 3190 | 3200-3110 | id40053 | Цена договорная | |
| 3 | 1 | 400 | 750 | 730 | 106000 | 43700-169000 | 4990 | 5000-4860 | id40054 | Цена договорная | |
Вентиляторы производятся всоответствии с ТУ У
28.2-24881057-003:2023:
- Из углеродистой стали;
- Из нержавеющей стали;
Тягодутьевые вентиляторы ВД – одни из наиболее
востребованных видов тягодутьевых машин.
Вентиляторы ВД предназначены для перемещения воздуха и неагресивных взрывобезопасных газовоздушных смесей с температурой от -30° С до +80° С, запылённостью не выше 0,1 г/м3 и не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительную работу в помещениях и на открытом воздухе в умеренном климате.
Вентиляторы ВД применяются:
- в теплоэнергетике;
- на газо-мазутных котлах;
- на паровых и водогрейных котлах;
- для других санитарно-производственных целей.
Общие сведения о вентиляторах:
- Одностороннего всасывания;
- Корпус спиральный поворотный;
- Вперёд загнутые лопатки;
- Количество лопаток ВД – 32;
- Направление вращения – правое и левое.
В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелки, если смотреть со стороны электродвигателя.
