Вентиляторы ВДН
Тягодутьевые центробежные вентиляторы одностороннего всасывания ВД для перемещения воздуха и газовоздушных смесей с температурой от -30° С до +80° С, запылённостью не выше 0,1 г/м3 и не содержащих липких, волокнистых и абразивных включений. Применяются в теплоэнергетике, на газо-мазутных котлах, на паровых и водогрейных котлах. Производятся из углеродистой и нержавеющей стали.
| Исполнение | D/Dн | N дв, кВт |
n дв, об./мин |
n р.к. дв, об./мин |
Производительность м3/ч |
Давление Па |
Код товара |
Цена, грн. с НДС |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ηmax | в рабочей зоне | ηmax | в рабочей зоне | ||||||||
ВДН №8 |
|||||||||||
| 1 | 1 | 11 | 1000 | 952 | 6950 | 2400-10290 | 960 | 1210-640 | id40001 | Цена договорная | |
| 1 | 1 | 11 | 1000 | 952 | 6950 | 2400-10290 | 960 | 1210-640 | id40001 | Цена договорная | |
| 1 | 1 | 15 | 1500 | 1450 | 10350 | 3580-15360 | 2180 | 2730-1450 | id40002 | Цена договорная | |
| 1 | 1 | 15 | 1500 | 1450 | 10350 | 3580-15360 | 2180 | 2730-1450 | id40002 | Цена договорная | |

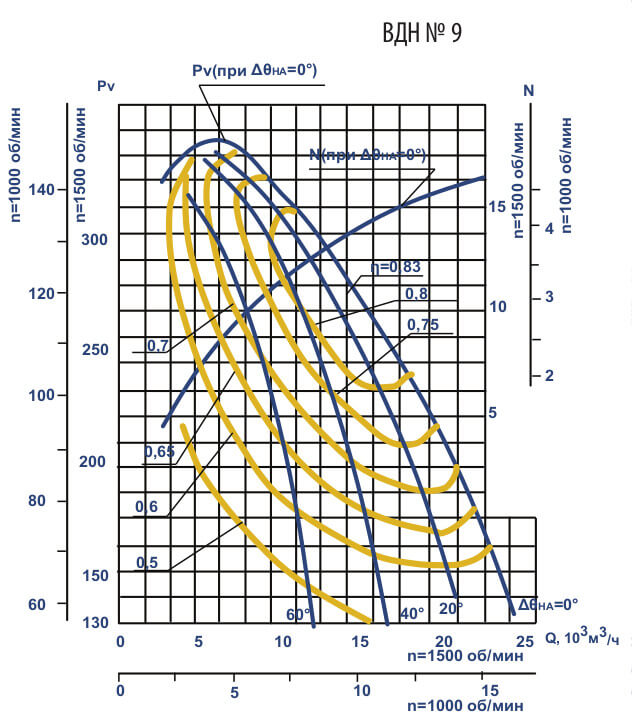

ВДН №9 |
|||||||||||
| 1 | 1 | 11 | 1000 | 952 | 9580 | 3960-14730 | 1190 | 1490-780 | id40003 | Цена договорная | |
| 1 | 1 | 11 | 1000 | 952 | 9580 | 3960-14730 | 1190 | 1490-780 | id40003 | Цена договорная | |
| 1 | 1 | 22 | 1500 | 1460 | 14540 | 5770-22420 | 2750 | 3430-1790 | id40004 | Цена договорная | |
| 1 | 1 | 22 | 1500 | 1460 | 14540 | 5770-22420 | 2750 | 3430-1790 | id40004 | Цена договорная | |

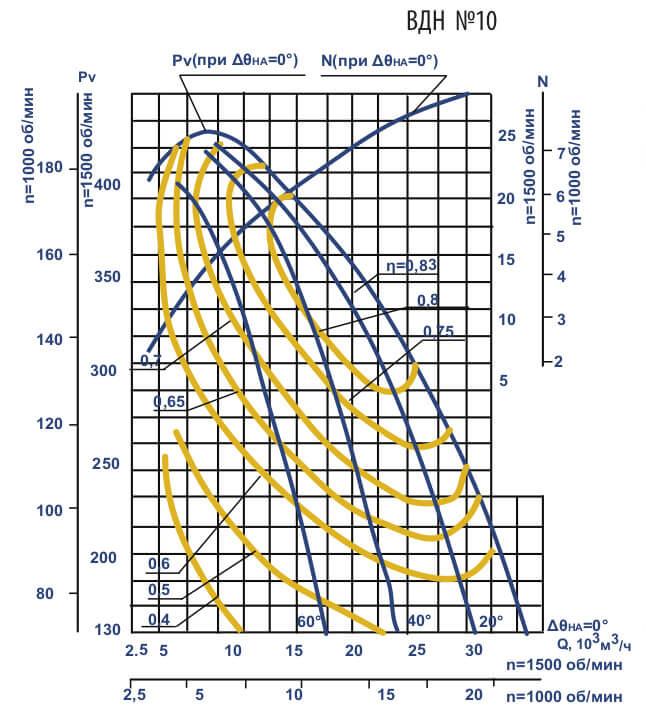

ВДН №10 |
|||||||||||
| 1 | 1 | 11 | 1000 | 952 | 13440 | 4790-20310 | 1510 | 1890-1030 | id40005 | Цена договорная | |
| 1 | 1 | 11 | 1000 | 952 | 13440 | 4790-20310 | 1510 | 1890-1030 | id40005 | Цена договорная | |
| 1 | 1 | 37 | 1500 | 1470 | 20210 | 7060-30490 | 3410 | 4290-2330 | id40006 | Цена договорная | |
| 1 | 1 | 37 | 1500 | 1470 | 20210 | 7060-30490 | 3410 | 4290-2330 | id40006 | Цена договорная | |

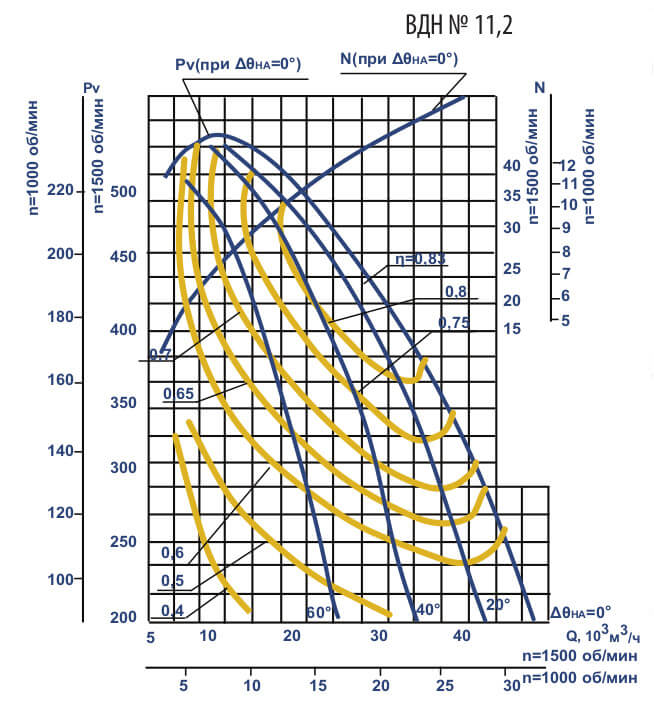

ВДН №11,2 |
|||||||||||
| 1 | 1 | 22 | 1000 | 980 | 18770 | 6020-28420 | 1900 | 2380-1290 | id40007 | Цена договорная | |
| 1 | 1 | 22 | 1000 | 980 | 18770 | 6020-28420 | 1900 | 2380-1290 | id40007 | Цена договорная | |
| 1 | 1 | 55 | 1500 | 1475 | 28150 | 9360-42680 | 4300 | 5400-2900 | id40008 | Цена договорная | |
| 1 | 1 | 55 | 1500 | 1475 | 28150 | 9360-42680 | 4300 | 5400-2900 | id40008 | Цена договорная | |

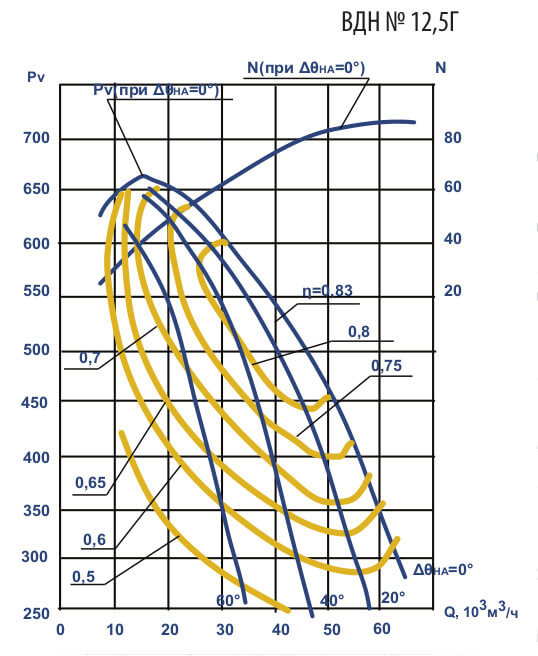

ВДН №12,5Г |
|||||||||||
| 3 | 1 | 110 | 1500 | 1485 | 39440 | 7170-59470 | 5270 | 6600-3560 | id40011 | Цена договорная | |
ВДН №12,5 |
|||||||||||
| 1 | 1 | 37 | 1000 | 985 | 26170 | 4690-39400 | 2390 | 2940-1570 | id40009 | Цена договорная | |
| 1 | 1 | 37 | 1000 | 985 | 26170 | 4690-39400 | 2390 | 2940-1570 | id40009 | Цена договорная | |
| 1 | 1 | 90 | 1500 | 1480 | 39440 | 7170-59470 | 5270 | 6600-3560 | id40010 | Цена договорная | |
| 1 | 1 | 90 | 1500 | 1480 | 39440 | 7170-59470 | 5270 | 6600-3560 | id40010 | Цена договорная | |

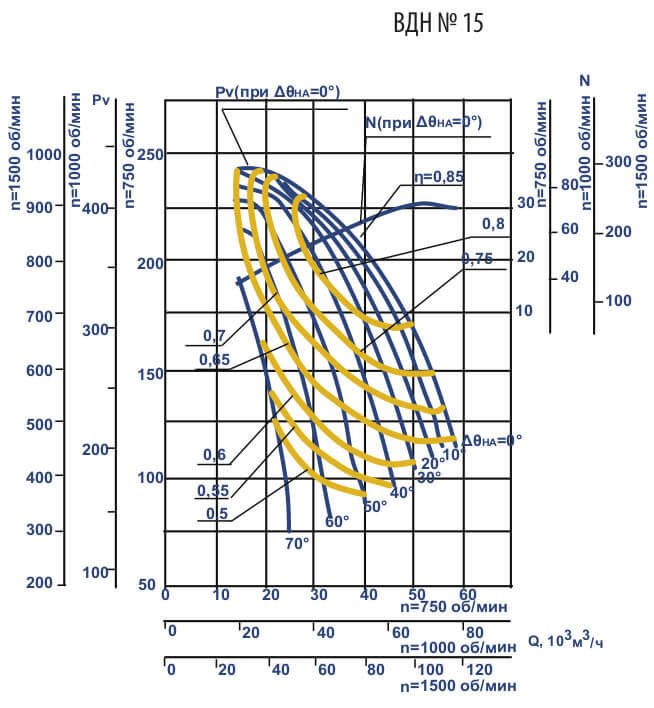

ВДН №15 |
|||||||||||
| 3 | 1 | 55 | 750 | 735 | 38020 | 14510-58100 | 2060 | 2420-1170 | id40012 | Цена договорная | |
| 3 | 1 | 90 | 1000 | 985 | 51040 | 19770-77470 | 3670 | 4320-2500 | id40013 | Цена договорная | |
| 3 | 1 | 315 | 1500 | 1485 | 76040 | 29010-116200 | 8240 | 9700-4680 | id40014 | Цена договорная | |
ВДН №17 |
|||||||||||
| 3 | 1 | 90 | 750 | 740 | 55560 | 20740-85320 | 2670 | 3150-1510 | id40015 | Цена договорная | |
| 3 | 1 | 160 | 1000 | 990 | 73540 | 27180-113200 | 4780 | 5620-2700 | id40016 | Цена договорная | |
| 3 | 1 | 630 | 1500 | 1485 | 95010 | 40810-168800 | 10710 | 12580-6050 | id40017 | Цена договорная | |

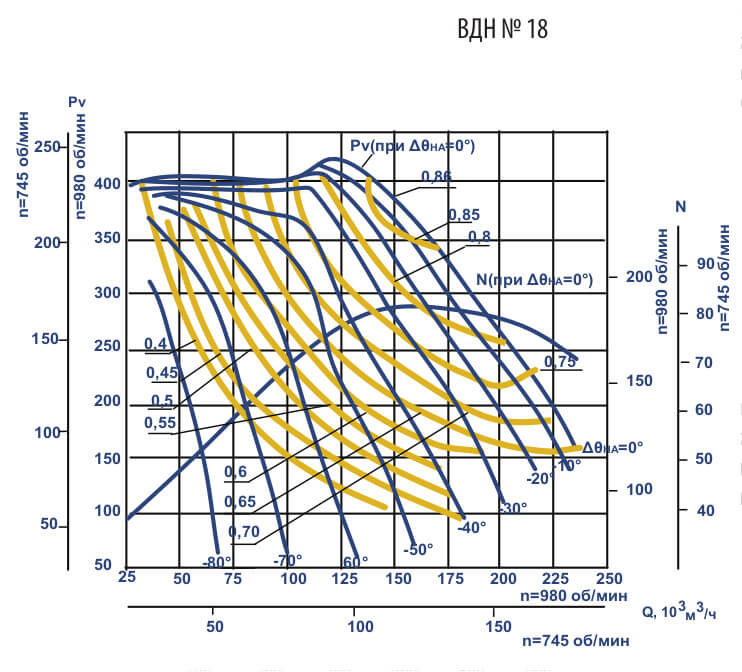

ВДН №18 |
|||||||||||
| 3 | 1 | 90 | 750 | 745 | 114700 | 82980-163000 | 2225 | 2430-1317 | id40018 | Цена договорная | |
| 3 | 1 | 200 | 1000 | 980 | 151000 | 110000-214500 | 3852 | 4210-2278 | id40019 | Цена договорная | |
ВДН №20 |
|||||||||||
| 3 | 1 | 160 | 750 | 745 | 157400 | 115000-213000 | 2748 | 3000-1600 | id40020 | Цена договорная | |
| 3 | 1 | 400 | 1000 | 980 | 207000 | 150000-309000 | 4755 | 5198-2784 | id40021 | Цена договорная | |

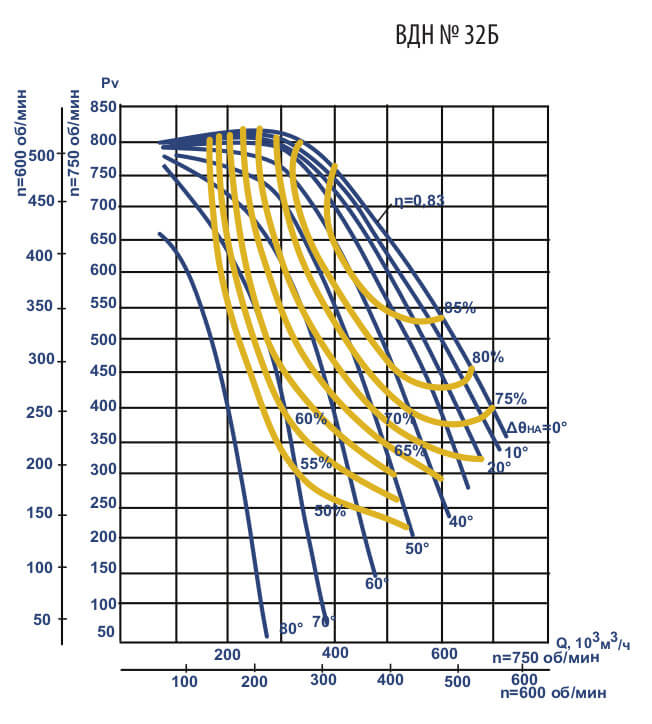

ВДН №32Б |
|||||||||||
| 3 | 1 | 630 | 600 | 585 | 375000 | 170000-410000 | 4300 | 1900-5400 | id40022 | Цена договорная | |
| 3 | 1 | 1100 | 750 | 745 | 475000 | 210000-510000 | 6700 | 3000-8150 | id40023 | Цена договорная | |
Вентиляторы производятся всоответствии с ТУ У
28.2-24881057-003:2023:
- Из углеродистой стали;
- Из нержавеющей стали;
Тягодутьевые вентиляторы ВДН – одни из наиболее
востребованных видов тягодутьевых машин.
Вентиляторы ВДН предназначены для перемещения воздуха и неагресивных взрывобезопасных газовоздушных смесей с температурой от -30°С до +80°С, запылённостью не выше 0,1 г/м3 и не содержащих липких, волокнистых и абразивных включений. Расчитаны на продолжительную работу в помещениях и на открытом воздухе в умеренном климате.
Вентиляторы ВДН применяются:
- в теплоэнергетике;
- на газо-мазутных котлах;
- на паровых и водогрейных котлах;
- для других санитарно-производственных целей.
Общие сведения о вентиляторах:
- Одностороннего всасывания;
- Корпус спиральный поворотный;
- Назад загнутые лопатки;
- Количество лопаток ВДН – 16;
- Направление вращения – правое и левое.
В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелки, если смотреть со стороны электродвигателя.
