Вентиляторы среднего давления ВЦ 14-46

Вентиляторы среднего давления ВЦ 14-46
Центробежный вентилятор среднего давления одностороннего всасывания ВЦ 14-46 предназначен для перемещения воздуха и других газовых смесей с температурой до +80° и концентрацией твёрдых механических пылевых примесей не более 100 мг/м3. Применяется в системах вентиляции, воздушного отопления и кондиционирования. Производится из углеродистой или нержавеющей стали, разнородных металлов, алюминиевых и титановых сплавов.
Испол­нение D/Dн N дв, кВт n дв,
об./мин 		n р.к. дв,
об./мин 		Производительность
м3/ч 		Давление
Па 		Код товара Цена,
грн. с НДС
ηmax в рабочей зоне ηmax в рабочей зоне

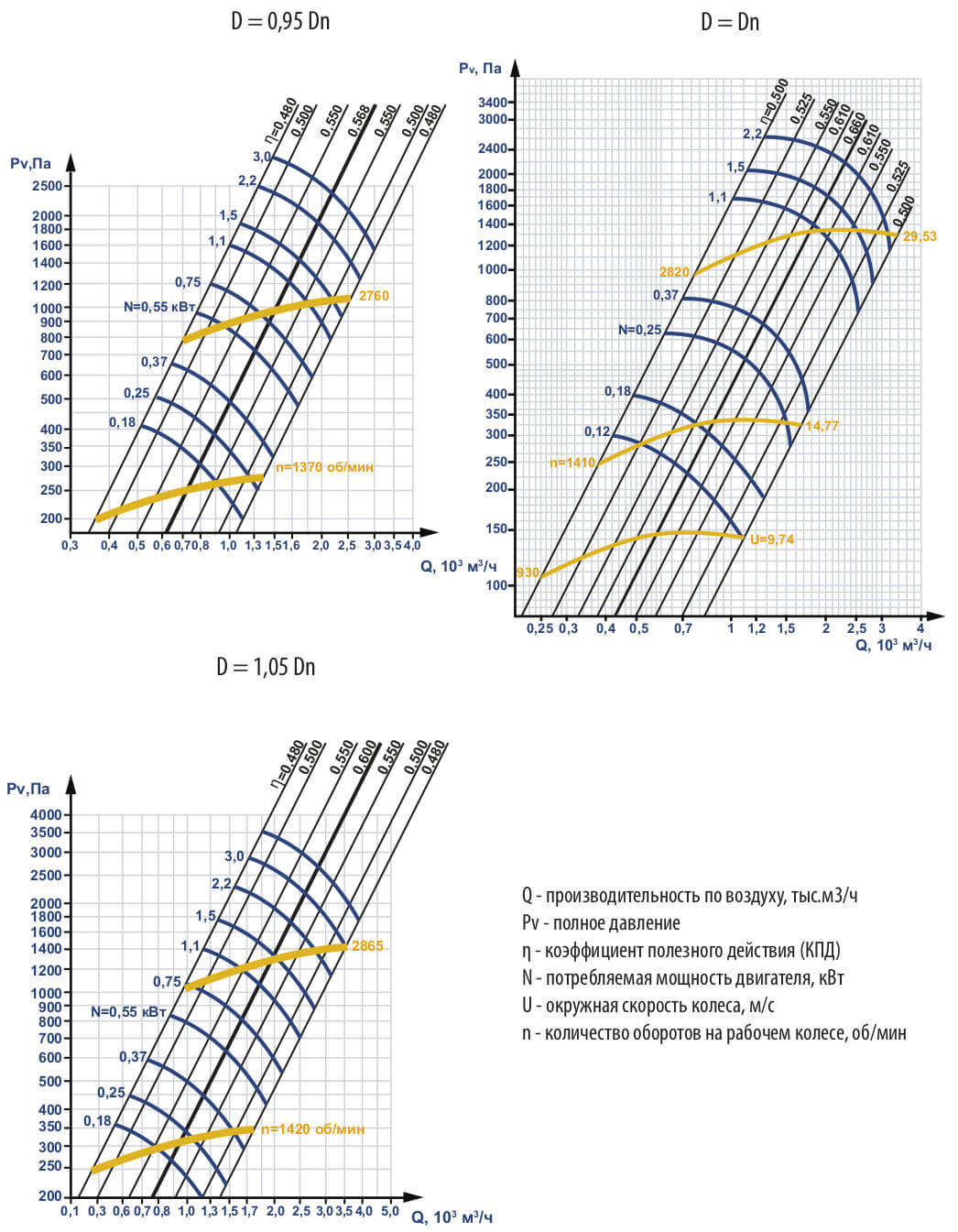

ВЦ 14-46 №2
1 1 0.37 1500 1370 910 440-1490 281 227-304 id8452 9438
1 1 2.2 3000 2760 1800 840-2950 1105 851-1197 id8456 12193
1 1.05 0.55 1500 1365 1020 470-1700 315 246-342 id8453 Цена договорная
1 1.05 3 3000 2865 2100 970-3490 1309 1022-1419 id8457 Цена договорная

ВЦ 14-46 №2,5
1 0.95 0.55 1500 1365 1210 720-1900 367 310-371 id8459 10806
1 0.95 4 3000 2880 2700 1610-4240 1760 1486-1781 id8464 16359
1 1 0.75 1500 1365 1400 850-2210 411 347-416 id8460 11357
1 1 5.5 3000 2880 3090 1880-4880 1957 1655-1980 id8465 17113
1 1.05 1.1 1500 1420 1700 1040-2690 490 418-494 id8461 Цена договорная
1 1.05 7.5 3000 2900 3620 2210-5740 2225 1898-2249 id8466 Цена договорная

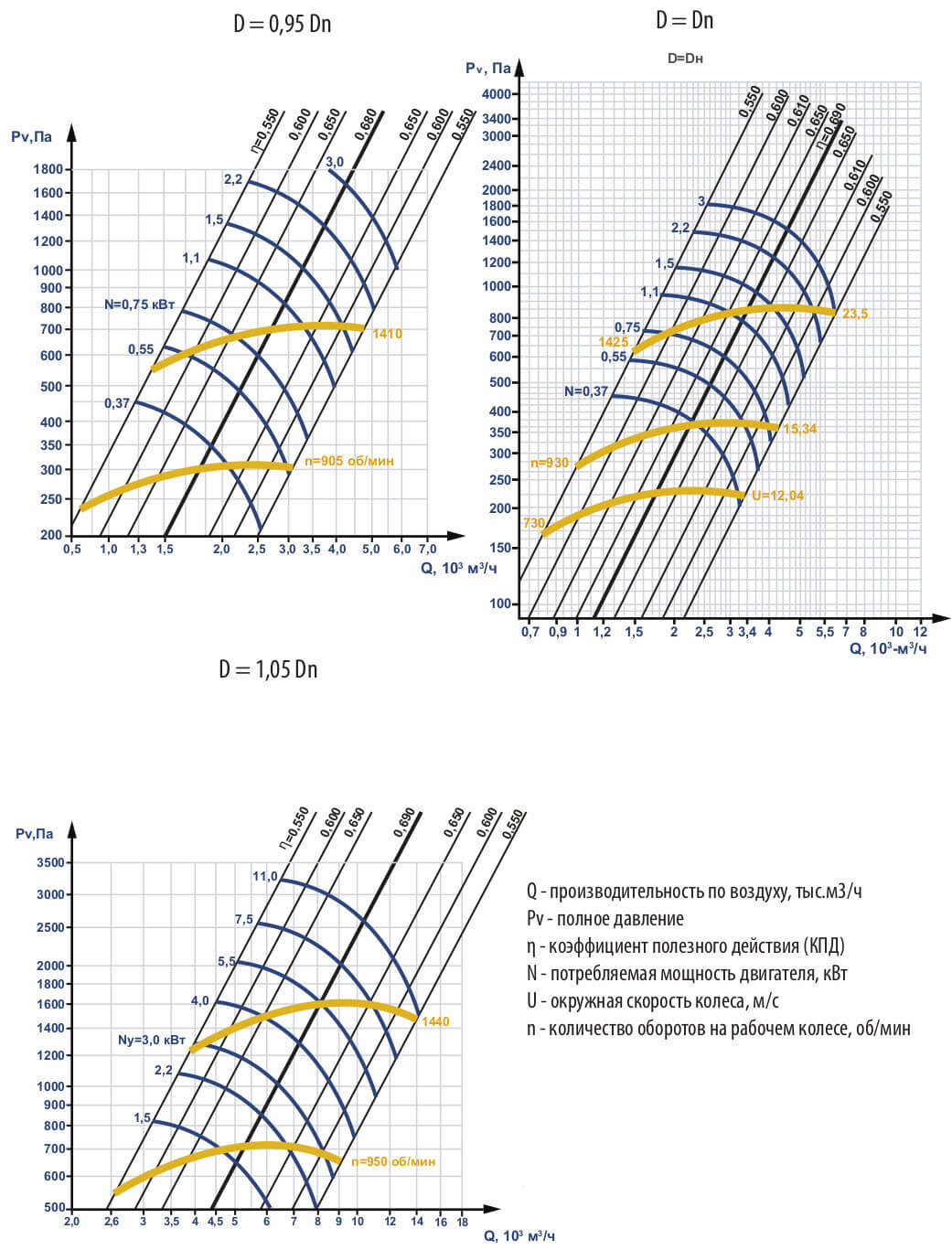

ВЦ 14-46 №3,15
1 0.95 0.75 1000 905 1760 840-3060 306 235-314 id8473 12397
1 0.95 3 1500 1410 2700 1290-4700 704 541-724 id8482 17153
1 1 1.1 1000 920 2150 1040-3680 355 280-365 id8475 12977
1 1 3 1500 1410 3270 1550-5550 785 626-794 id8482 17153
1 1.05 1.1 1000 920 2460 1160-4220 446 342-457 id8475 Цена договорная
1 1.05 4 1500 1425 3780 1780-6480 1024 786-1049 id8484 Цена договорная

ВЦ 14-46 №4
1 0.95 2.2 1000 910 3630 1800-6370 527 409-548 id8562 20471
1 0.95 7.5 1500 1457 5860 2900-10310 1328 1030-1381 id8568 31056
1 1 3 1000 950 4510 2200-7620 624 469-649 id8563 24270
1 1 11 1500 1440 7090 3390-12020 1452 1096-1486 id8569 33826
1 1.05 4 1000 950 5220 2560-9070 706 544-730 id8564 Цена договорная
1 1.05 11 1500 1440 8010 3920-13910 1597 1230-1650 id8569 Цена договорная

ВЦ 14-46 №5
1 0.95 3 750 710 5990 2800-9810 507 407-534 id8570 33134
1 0.95 7.5 1000 960 8300 3880-13610 950 762-1001 id8600 40558
1 0.95 22 1500 1460 12700 5930-20420 2152 1727-2265 id8607 63613
1 1 4 750 698 6900 3300-11410 548 437-560 id8571 37774
1 1 7.5 1000 960 9640 4510-16700 1068 816-1190 id8600 40558
1 1 30 1500 1460 14570 6990-24730 2436 1939-2603 id8608 67572
1 1.05 5.5 750 710 8220 3840-13590 637 508-669 id8590 Цена договорная
1 1.05 11 1000 965 11360 5310-18780 1187 946-1246 id8602 Цена договорная
1 1.05 37 1500 1470 17380 8120-27830 2688 2142-2827 id8609 Цена договорная

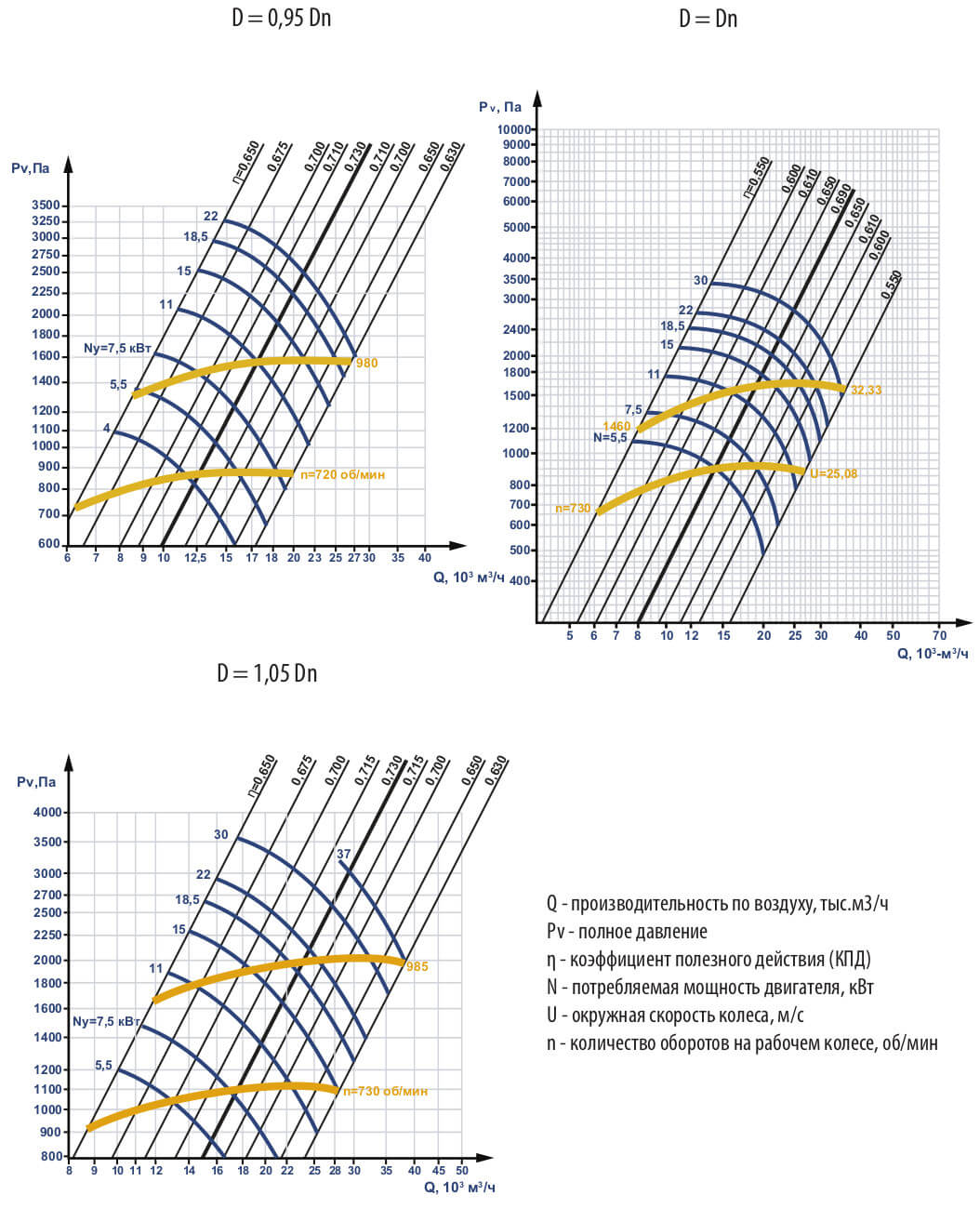

ВЦ 14-46 №6,3
1 0.95 11 750 720 12560 6330-20030 876 730-887 id8613 67605
1 0.95 22 1000 980 17000 8570-27110 1572 1312-1593 id8620 85803
1 1 11 750 720 15050 7460-23030 998 831-1004 id8613 67605
1 1 30 1000 980 20300 10180-31230 1785 1519-1791 id8621 96199
1 1.05 15 750 730 17450 8720-27770 1108 924-1126 id8614 Цена договорная
1 1.05 37 1000 985 23660 11840-37880 1988 1658-2019 id8623 Цена договорная

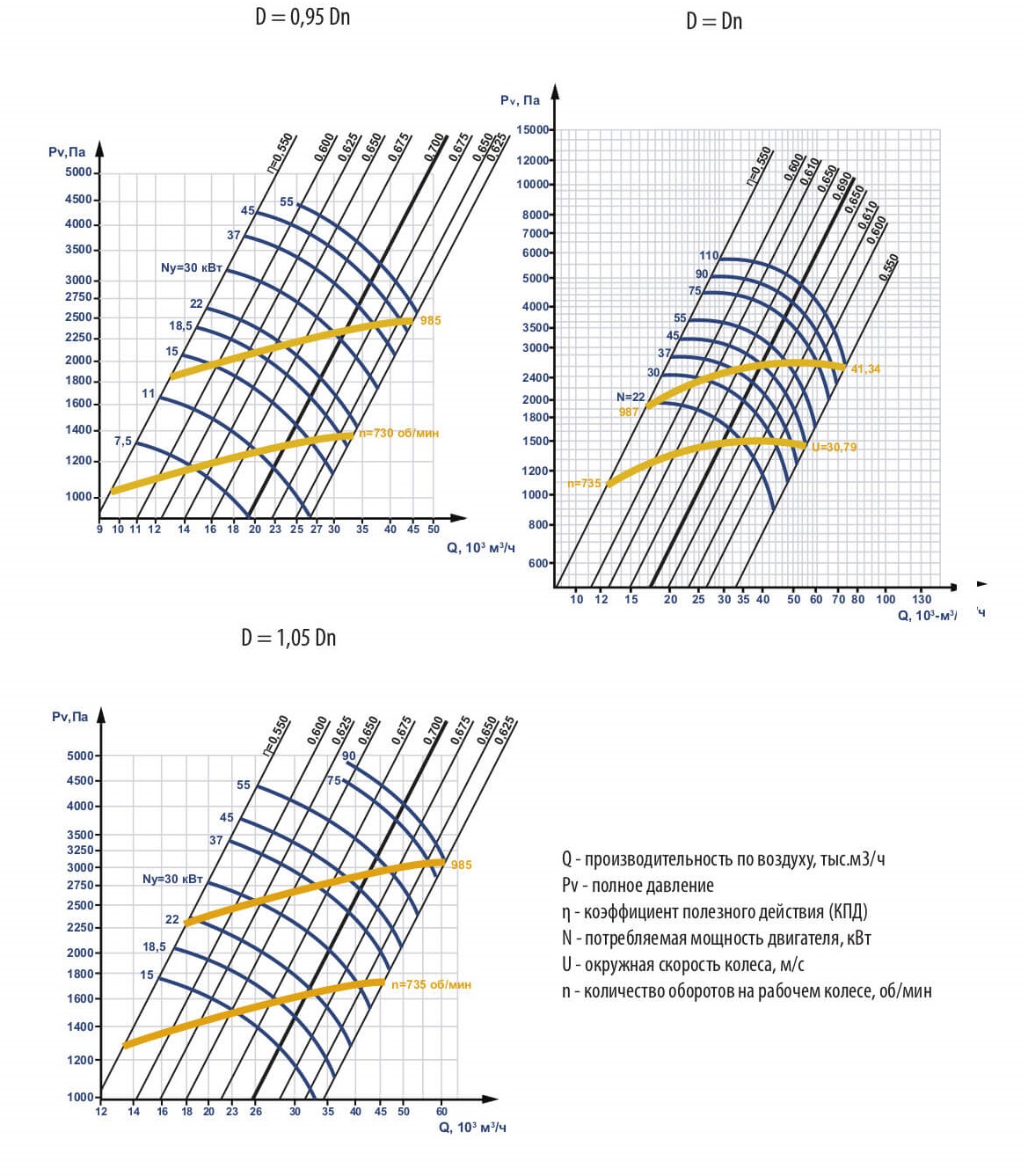

ВЦ 14-46 №8
1 0.95 22 750 730 23380 9610-33090 1304 1029-1371 id8689 117778
1 0.95 55 1000 985 31860 13100-45100 2347 1852-2467 id8695 159002
1 1 30 750 735 27820 11430-39580 1451 1139-1530 id8690 133946
1 1 75 1000 985 37570 15460-53620 2577 2029-2735 id8696 194701
1 1.05 90 1000 985 42550 17900-61200 2904 2299-3097 id8697 Цена договорная
Вентиляторы среднего давления ВЦ 14-46

Вентиляторы производятся в соотвествии с ТУ У 28.2-24881057-003:2023:

  • Из углеродистой стали;
  • Из нержавеющей стали;
  • Из разнородных металлов;
  • Из алюминиевых сплавов;
  • Из титановых сплавов.

Центробежные вентиляторы среднего давления ВЦ 14-46 – наиболее востребованный вид вентиляционного
оборудования.

Вентиляторы предназначены для использования в
помещениях, где концентрация в перемещаемом
воздушном потоке твердых механических пылевых примесей не превосходит 100 мг/м3 с температурой до +80°С и при отсутствии каких либо загрязненностей, обладающих волокнистой структурой либо липкими свойствами.

Вентиляторы ВЦ 14-46 применяются:

  • в системах кондиционирования воздуха;
  • в системах вентиляции;
  • в системах воздушного отопления;
  • для других санитарно-производственных целей;

Общие сведения о вентиляторах:

  • Одностороннего всасывания;
  • Корпус спиральный поворотный;
  • Вперёд загнутые лопатки;
  • Количество лопаток 32;
  • Направление вращения – правое и левое.
Инфоблок

В зависимости от направления вращения вентиляторы производятся правого или левого вращения. Вентиляторы правого врящения с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора.

Работа вентилятора
