Вентиляторы высокого давления ВВД

Центробежный вентилятор высокого давления одностороннего всасывания для перемещения воздуха и других газовых смесей, не содержащих липких и длинноволокнистых веществ. Может работать на всасывание и нагнетание воздуха в системах вентиляции, кондиционирования, зерносушения. Производится из углеродистой или нержавеющей стали, разнородных металлов, алюминиевых и титановых сплавов.

Модельный ряд

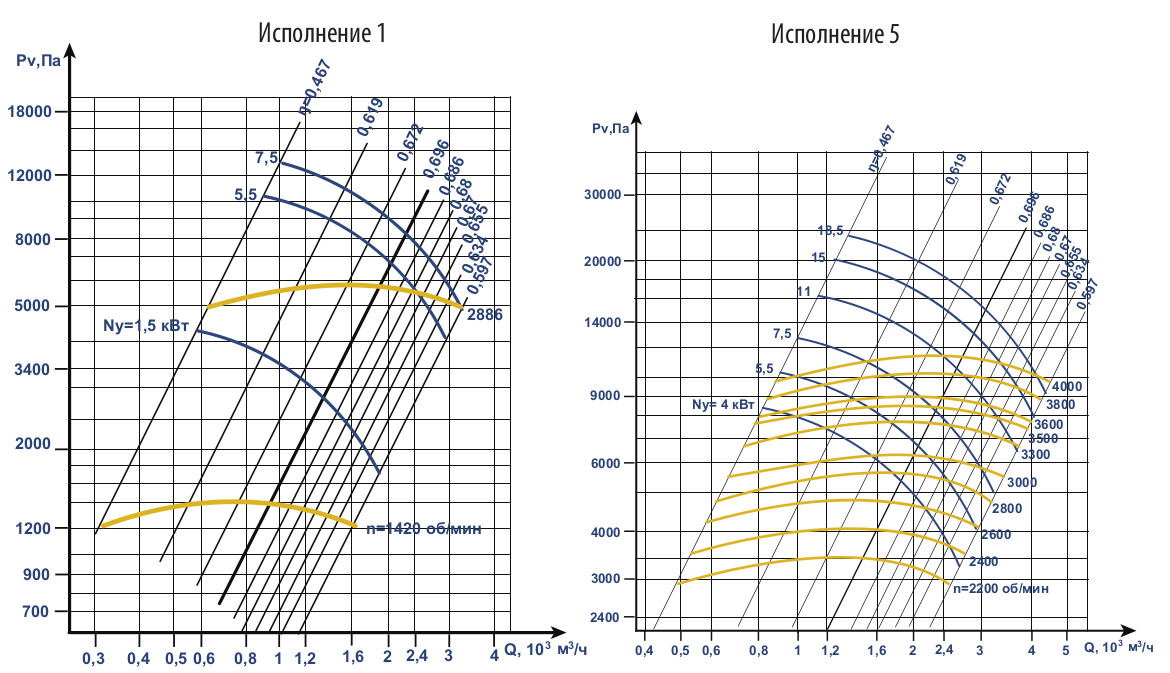

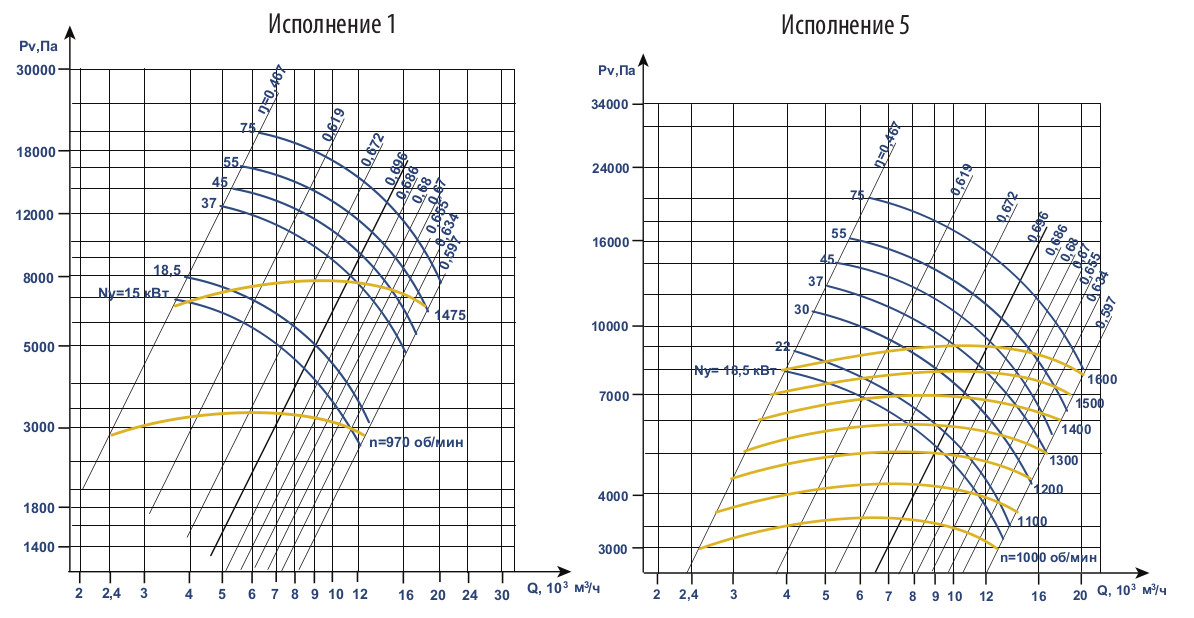

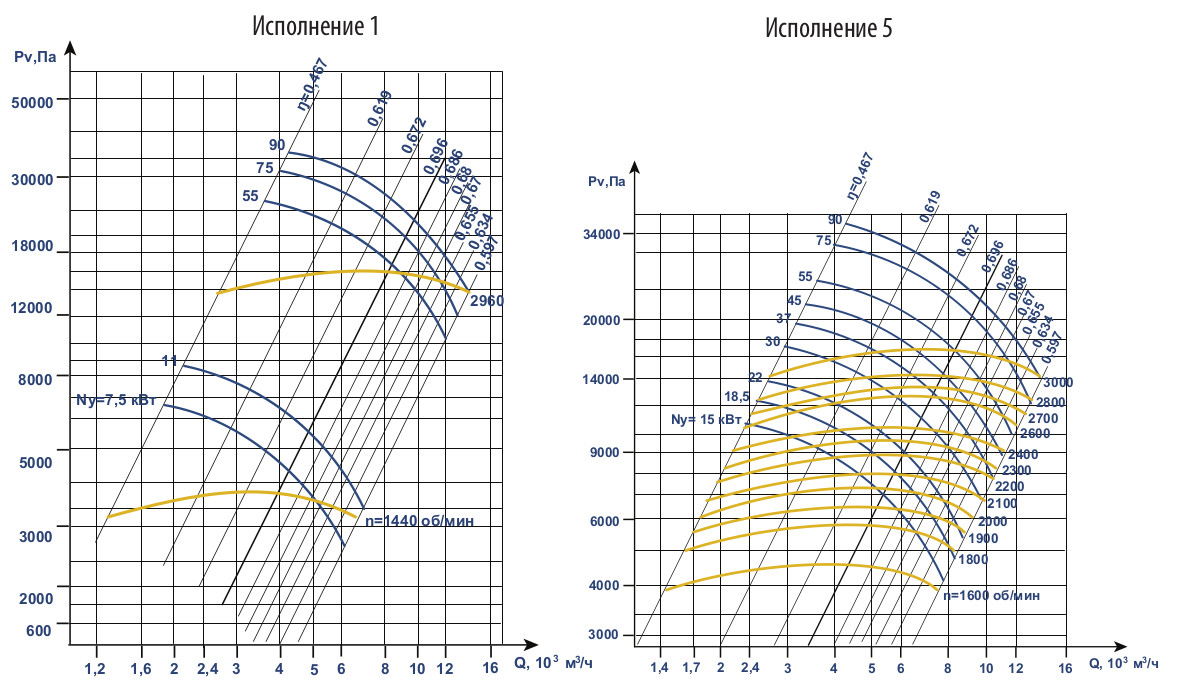

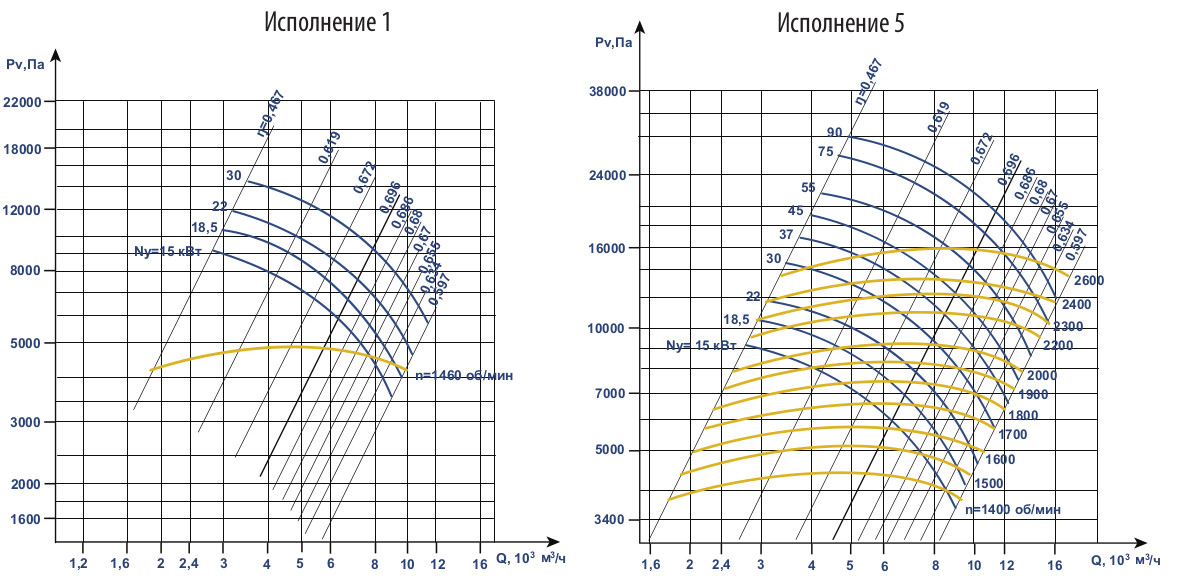

Графики Аэродинамики

Исполнение	D/Dн	N дв, кВт	n дв, об./мин	n р.к. дв, об./мин	Производительность м3/ч		Давление Па		Код товара	Цена, грн. с НДС
					ηmax	в рабочей зоне	ηmax	в рабочей зоне
ВВД №5
1	1	1.5	1500	1420	950	310-1610	1409	1216-1206	id8451	19005
5.1	1	4	3000	2400	1610	530-2480	4004	3461-3616	id37576	Цена договорная
5.1	1	4	3000	2200	1480	480-2500	3358	2918-2895	id37576	Цена договорная
5.1	1	5.5	3000	2800	1880	620-2500	5474	4723-5180	id8911	65724
5.1	1	5.5	3000	2600	1740	570-2950	4709	4067-4033	id8911	65724
1	1	5.5	3000	2886	1940	640-2400	5821	5021-5599	id8906	23747
5.1	1	7.5	3000	3000	2010	660-3000	6299	5430-5700	id8912	68813
1	1	7.5	3000	2886	1940	640-3270	5821	5021-4982	id37575	Цена договорная
5.1	1	11	3000	3500	2350	770-3200	8636	7422-8100	id8913	75628
5.1	1	11	3000	3300	2200	730-3700	7654	6587-6600	id8913	75628
5.1	1	15	3000	3800	2550	840-3720	10230	8775-9400	id37577	Цена договорная
5.1	1	15	3000	3600	2400	790-4080	9151	7860-7806	id37577	Цена договорная
5.1	1	18.5	3000	4000	2680	880-4130	11376	9743-10224	id37579	Цена договорная
ВВД №6,3
5.1	1	7.5	3000	2100	2820	930-3900	4879	4214-4590	id37582	Цена договорная
5.1	1	7.5	3000	2000	2680	880-4300	4419	3819-3900	id37582	Цена договорная
5.1	1	11	3000	2400	3220	1060-4380	6403	5519-6030	id37583	Цена договорная
5.1	1	11	3000	2200	2950	970-5000	5363	4629-4591	id37583	Цена договорная
5.1	1	15	3000	2600	3490	1150-5100	7540	6490-6900	id8955	93813
5.1	1	15	3000	2400	3220	1060-5450	6403	5519-5476	id8955	93813
5.1	1	18.5	3000	2700	3620	1190-5800	8147	7006-7240	id8956	96974
5.1	1	18.5	3000	2600	3490	1150-5900	7540	6490-6442	id8956	96974
1	1	18.5	3000	2940	3940	1300-4880	9706	8331-9326	id37578	Цена договорная
5.1	1	22	3000	3000	4020	1320-5500	10119	8681-9500	id8957	110488
5.1	1	22	3000	2800	3760	1230-6350	8779	7543-7491	id8957	110488
1	1	22	3000	2940	3940	1300-5800	9706	8331-8800	id37580	Цена договорная
1	1	30	3000	2940	3940	1300-6670	9706	8331-8275	id37581	Цена договорная
5.1	1	30	3000	3000	4020	1320-6810	10119	8681-8623	id37584	Цена договорная
ВВД №8
1	1	7.5	1500	1440	3950	1300-5200	3686	3188-3520	id37585	Цена договорная
1	1	11	1500	1440	3950	1300-6690	3686	3188-3160	id37586	Цена договорная
5.1	1	15	1500	1600	4390	1440-7430	4563	3942-3909	id8962	128326
5.1	1	15	1500	1800	4940	1620-6570	5797	5000-5501	id8962	128326
5.1	1	18.5	1500	1800	4940	1620-8100	5797	5000-5100	id8964	141637
5.1	1	18.5	1500	2000	5490	1810-6600	7187	6188-7000	id8964	141637
5.1	1	22	1500	1900	5220	1720-8600	6472	5578-5700	id8965	150961
5.1	1	22	1500	2100	5770	1900-7140	7942	6832-7634	id8965	150961
5.1	1	30	3000	2300	6320	2080-8100	9575	8219-9100	id8966	154919
5.1	1	30	3000	2100	5770	1900-9500	7942	6832-6800	id8966	154919
5.1	1	37	3000	2200	6040	1990-10200	8738	7509-7456	id8967	173001
5.1	1	37	3000	2400	6590	2170-9000	10454	8964-9800	id8967	173001
5.1	1	45	3000	2400	6590	2170-11000	10454	8964-9000	id37590	Цена договорная
5.1	1	45	3000	2600	7140	2350-9490	12342	10557-11683	id37590	Цена договорная
5.1	1	55	3000	2700	7420	2440-10580	13352	11407-12314	id37591	Цена договорная
5.1	1	55	3000	2600	7140	2350-11400	12342	10557-10900	id37591	Цена договорная
1	1	55	3000	2960	8130	2670-8600	16193	13784-16100	id37587	Цена договорная
5.1	1	75	3000	3000	8240	2710-11760	16659	14172-15329	id37592	Цена договорная
5.1	1	75	3000	2800	7690	2530-13000	14408	12292-12218	id37592	Цена договорная
1	1	75	3000	2960	8130	2670-12000	16193	13784-14600	id37588	Цена договорная
5.1	1	90	3000	3000	8240	2710-13940	16659	14172-14088	id37593	Цена договорная
1	1	90	3000	2960	8130	2670-13750	16193	13784-13703	id37589	Цена договорная
ВВД №9
1	1	15	1500	1460	5700	1880-7800	4812	4156-4500	id37595	Цена договорная
1	1	18.5	1500	1460	5700	1880-9660	4812	4156-4122	id37594	100452
5.1	1	18.5	1500	1600	6260	2060-8200	5797	500-5520	id8974	158356
5.1	1	18.5	1500	1400	5470	1800-9260	4419	3819-3787	id8974	158356
1	1	22	1500	1460	5700	1880-9660	4812	4156-4122	id8968	86721
5.1	1	22	1500	1500	5870	1930-9920	5084	4389-4353	id8975	167679
5.1	1	22	1500	1700	6650	2190-8600	6559	5652-6250	id8975	167679
5.1	1	30	1500	1700	6650	2190-11200	6559	5652-5609	id8976	171638
1	1	30	1500	1460	5700	1880-9660	4812	4156-4122	id8970	113734
5.1	1	30	1500	1900	7430	2440-9200	8235	7082-7916	id8976	171638
5.1	1	37	1500	2000	7820	2570-10390	9151	7860-8674	id8977	189719
5.1	1	37	1500	1800	7040	2310-11900	7372	6346-6299	id8977	189719
5.1	1	45	1500	2000	7820	2570-12500	9151	7860-9100	id8978	197767
5.1	1	45	1500	1900	7430	2440-12570	8235	7082-7031	id8978	197767
5.1	1	55	3000	2200	8600	2830-12500	11142	9545-10100	id37597	Цена договорная
5.1	1	55	3000	2300	8990	2960-11500	12219	10454-11600	id37597	Цена договорная
5.1	1	75	3000	2600	10170	3340-11900	15792	13450-15300	id37598	Цена договорная
5.1	1	75	3000	2400	9380	3080-14450	13352	11407-11981	id37598	Цена договорная
5.1	1	90	3000	2600	10170	3340-14500	15792	13450-14541	id37599	Цена договорная
ВВД №11
1	1	15	1000	970	7310	2400-11500	3274	2846-2900	id37600	Цена договорная
1	1	18.5	1000	970	7310	2400-12370	3274	2846-2824	id37601	Цена договорная
5.1	1	18.5	1500	1000	7540	2480-12750	3482	3013-2986	id37604	Цена договорная
5.1	1	22	1500	1100	8290	2720-13100	4223	3650-3730	id37605	Цена договорная
5.1	1	30	1500	1200	9040	2970-15250	5038	4350-4300	id37606	Цена договорная
1	1	37	1500	1475	11120	3650-12200	7673	6603-7600	id37602	171689
5.1	1	37	1500	1300	9800	3220-15800	5928	5113-5200	id37607	Цена договорная
5.1	1	45	1500	1500	11300	3720-14500	7942	6832-7600	id8982	244900
5.1	1	45	1500	1400	10550	3470-16500	6896	5940-6200	id8982	244900
1	1	45	1500	1475	11120	3650-14770	7673	6603-7277	id8980	179737
1	1	55	1500	1475	11120	3650-18100	7673	6603-6700	id37603	193700
5.1	1	55	1500	1600	12060	3960-15500	9068	7789-8690	id37608	Цена договорная
5.1	1	55	1500	1500	11300	3720-17400	7942	6832-7155	id37608	Цена договорная
1	1	75	1500	1475	11120	3650-18800	7673	6603-6555	id8981	217915
5.1	1	75	1500	1600	12060	3960-20400	9068	7789-7735	id37609	Цена договорная

Вентиляторы производятся в соотвествии с ТУ У 28.2-24881057-003:2023:

Из углеродистой стали;
Из нержавеющей стали;
Из разнородных металлов;
Из алюминиевых сплавов;
Из титановых сплавов.

Центробежные вентиляторы высокого давления ВВД – один из наиболее востребованных видов вентиляционного
оборудования.

Вентиляторы предназначены для перемещения воздуха, других газовых смесей, не содержащих липких и длинноволокнистых веществ. Может работать как на всасывание воздуха так и на нагнетание при рабочем интервале температур от -16 до +40 °С и содержании пыли в среде не более 150 мг/м3.

Вентиляторы ВВД применяются:

в системах кондиционирования воздуха;
в системах вентиляции;
в зерносушилках;
для других санитарно-производственных целей.

Общие сведения о вентиляторах:

Одностороннего всасывания;
Корпус спиральный поворотный;
Назад загнутые лопатки;
Количество лопаток 12;
Направление вращения – правое и левое.

В зависимости от направления вращения вентиляторы производятся правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора.
