Вентиляторы низкого давления жаростойкие ВЦ 4-76ж
Центробежный вентилятор низкого давления одностороннего всасывания ВЦ 4-76Ж для перемещения воздуха и других газовых смесей с температурой до +200°С. Концентрация в перемещаемом воздушном потоке твердых механических пылевых примесей не превышает 100 мг/м3, нет липких и волокнистых загрязнённостей. Применяется в системах вентиляции, воздушного отопления и кондиционирования. Производится из жаропрочной, углеродистой или нержавеющей стали.
| Исполнение | D/Dн | N дв, кВт |
n дв, об./мин |
n р.к. дв, об./мин |
Производительность м3/ч |
Давление Па |
Код товара |
Цена, грн. с НДС |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ηmax | в рабочей зоне | ηmax | в рабочей зоне | ||||||||
ВЦ 4-76 №8 Ж |
|||||||||||
| 5.1 | 1 | 7.5 | 1000 | 1030 | 18570 | 10000-26580 | 939 | 1114-624 | id36297 | Цена договорная | |
| 5.1 | 1 | 11 | 1000 | 1140 | 20310 | 11200-29240 | 1131 | 1323-760 | id36298 | Цена договорная | |
| 5.1 | 1 | 15 | 1500 | 1270 | 22510 | 12130-32220 | 1400 | 1662-929 | id36299 | 144346 | |
| 5.1 | 1 | 22 | 1500 | 1410 | 25360 | 13230-35200 | 1793 | 2174-1212 | id36300 | 157498 | |
| 5.1 | 1 | 30 | 1500 | 1600 | 27900 | 14280-37980 | 2187 | 2887-1498 | id36301 | 161456 | |
ВЦ 4-76 №8 |
|||||||||||
| 5.1 | 1 | 7.5 | 1000 | 1030 | 18570 | 10000-26580 | 939 | 1114-624 | id36323 | Цена договорная | |
| 5.1 | 1 | 11 | 1000 | 1140 | 20310 | 11200-29240 | 1131 | 1323-760 | id36325 | Цена договорная | |
| 5.1 | 1 | 15 | 1500 | 1270 | 22510 | 12130-32220 | 1400 | 1662-929 | id36324 | 125010 | |
| 5.1 | 1 | 22 | 1500 | 1410 | 25360 | 13230-35200 | 1793 | 2174-1212 | id36327 | 138162 | |
| 5.1 | 1 | 30 | 1500 | 1600 | 27900 | 14280-37980 | 2187 | 2887-1498 | id36326 | 142120 | |
ВЦ 4-76 №10 Ж |
|||||||||||
| 5.1 | 1 | 11 | 1000 | 800 | 26710 | 13300-38010 | 887 | 1050-589 | id36294 | Цена договорная | |
| 5.1 | 1 | 15 | 1000 | 900 | 29310 | 14600-41720 | 1078 | 1276-716 | id36295 | Цена договорная | |
| 5.1 | 1 | 22 | 1000 | 1000 | 33510 | 16690-47700 | 1427 | 1689-949 | id36296 | 229176 | |
| 5.1 | 1 | 30 | 1000 | 1120 | 36960 | 18410-52610 | 1753 | 2075-1165 | id35739 | 239572 | |
| 5.1 | 1 | 45 | 1500 | 1280 | 41890 | 20860-59630 | 2279 | 2697-1515 | id35740 | 248461 | |
ВЦ 4-76 №10 |
|||||||||||
| 5.1 | 1 | 11 | 1000 | 800 | 26710 | 13300-38010 | 887 | 1050-589 | id36329 | Цена договорная | |
| 5.1 | 1 | 15 | 1000 | 900 | 29310 | 14600-41720 | 1078 | 1276-716 | id36328 | Цена договорная | |
| 5.1 | 1 | 22 | 1000 | 1000 | 33510 | 16690-47700 | 1427 | 1689-949 | id36330 | 198828 | |
| 5.1 | 1 | 30 | 1000 | 1120 | 36960 | 18410-52610 | 1753 | 2075-1165 | id36332 | 209225 | |
| 5.1 | 1 | 45 | 1500 | 1280 | 41890 | 20860-59630 | 2279 | 2697-1515 | id36331 | 218113 | |
ВЦ 4-76 №12,5 Ж |
|||||||||||
| 5.1 | 1 | 18.5 | 1000 | 650 | 42720 | 21100-6212000 | 931 | 1085-616 | id36302 | Цена договорная | |
| 5.1 | 1 | 22 | 1000 | 690 | 45340 | 22400-65940 | 1049 | 1223-694 | id36303 | Цена договорная | |
| 5.1 | 1 | 30 | 1000 | 760 | 49940 | 24670-72630 | 1272 | 1484-843 | id36304 | 276220 | |
| 5.1 | 1 | 37 | 1000 | 820 | 53890 | 26610-78360 | 1481 | 1727-981 | id36305 | 294156 | |
| 5.1 | 1 | 45 | 1000 | 880 | 57830 | 28560-84090 | 1706 | 1989-1130 | id36306 | 308511 | |
| 5.1 | 1 | 55 | 1000 | 940 | 61770 | 30510-89830 | 1947 | 2270-1289 | id36307 | 318647 | |
| 5.1 | 1 | 75 | 1000 | 1040 | 68350 | 33760-99380 | 2383 | 2778-1578 | id36308 | 354346 | |
ВЦ 4-76 №12,5 |
|||||||||||
| 5.1 | 1 | 18.5 | 1000 | 650 | 42720 | 21100-6212000 | 931 | 1085-616 | id36333 | Цена договорная | |
| 5.1 | 1 | 22 | 1000 | 690 | 45340 | 22400-65940 | 1049 | 1223-694 | id36335 | Цена договорная | |
| 5.1 | 1 | 30 | 1000 | 760 | 49940 | 24670-72630 | 1272 | 1484-843 | id36334 | 257110 | |
| 5.1 | 1 | 37 | 1000 | 820 | 53890 | 26610-78360 | 1481 | 1727-981 | id36336 | 275047 | |
| 5.1 | 1 | 45 | 1000 | 880 | 57830 | 28560-84090 | 1706 | 1989-1130 | id36338 | 289402 | |
| 5.1 | 1 | 55 | 1000 | 940 | 61770 | 30510-89830 | 1947 | 2270-1289 | id36337 | 299537 | |
| 5.1 | 1 | 75 | 1000 | 1040 | 68350 | 33760-99380 | 2383 | 2778-1578 | id36339 | 335236 | |
ВЦ 4-76 №14 Ж |
|||||||||||
| 5.1 | 1 | 30 | 1000 | 650 | 61000 | 30000-88000 | 1164 | 1372 | id36309 | Цена договорная | |
| 5.1 | 1 | 37 | 1000 | 690 | 66000 | 32000-94000 | 1327 | 1540-872 | id36310 | Цена договорная | |
| 5.1 | 1 | 45 | 1000 | 760 | 71500 | 35000-102500 | 1600 | 1854-1061 | id36311 | Цена договорная | |
| 5.1 | 1 | 55 | 1000 | 810 | 77000 | 38500-100500 | 1853 | 2170-2253 | id36312 | Цена договорная | |
| 5.1 | 1 | 75 | 1000 | 880 | 82000 | 41000-117000 | 2169 | 2500-1430 | id36313 | Цена договорная | |
| 5.1 | 1 | 90 | 1000 | 940 | 88000 | 43000-125000 | 2467 | 2840-1602 | id36314 | Цена договорная | |
| 5.1 | 1 | 132 | 1000 | 1040 | 97000 | 47800-138000 | 3000 | 3500-1990 | id36315 | Цена договорная | |

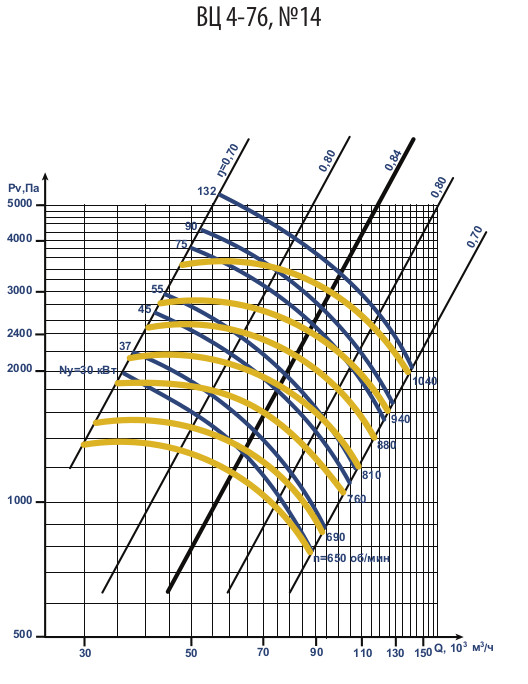

ВЦ 4-76 №14 |
|||||||||||
| 5.1 | 1 | 30 | 1000 | 650 | 61000 | 30000-88000 | 1164 | 1372 | id36340 | Цена договорная | |
| 5.1 | 1 | 37 | 1000 | 690 | 66000 | 32000-94000 | 1327 | 1540-872 | id36341 | Цена договорная | |
| 5.1 | 1 | 45 | 1000 | 760 | 71500 | 35000-102500 | 1600 | 1854-1061 | id36343 | Цена договорная | |
| 5.1 | 1 | 55 | 1000 | 810 | 77000 | 38500-100500 | 1853 | 2170-2253 | id36342 | Цена договорная | |
| 5.1 | 1 | 75 | 1000 | 880 | 82000 | 41000-117000 | 2169 | 2500-1430 | id36345 | Цена договорная | |
| 5.1 | 1 | 90 | 1000 | 940 | 88000 | 43000-125000 | 2467 | 2840-1602 | id36344 | Цена договорная | |
| 5.1 | 1 | 132 | 1000 | 1040 | 97000 | 47800-138000 | 3000 | 3500-1990 | id36346 | Цена договорная | |
ВЦ 4-76 №16 Ж |
|||||||||||
| 5.1 | 1 | 30 | 1000 | 500 | 68000 | 34000-97800 | 883 | 1035-583 | id36316 | Цена договорная | |
| 5.1 | 1 | 75 | 1000 | 650 | 90400 | 44800-130400 | 1526 | 1780-1008 | id36317 | Цена договорная | |
| 5.1 | 1 | 90 | 1000 | 750 | 105000 | 52000-151000 | 2051 | 2390-1354 | id36318 | 834527 | |
| 5.1 | 1 | 132 | 1000 | 810 | 112000 | 55000-163000 | 2385 | 2850-1575 | id36319 | Цена договорная | |
ВЦ 4-76 №16 |
|||||||||||
| 5.1 | 1 | 30 | 1000 | 500 | 68000 | 34000-97800 | 883 | 1035-583 | id36350 | Цена договорная | |
| 5.1 | 1 | 75 | 1000 | 650 | 90400 | 44800-130400 | 1526 | 1780-1008 | id36348 | Цена договорная | |
| 5.1 | 1 | 90 | 1000 | 750 | 105000 | 52000-151000 | 2051 | 2390-1354 | id36349 | Цена договорная | |
| 5.1 | 1 | 132 | 1000 | 810 | 112000 | 55000-163000 | 2385 | 2850-1575 | id36347 | Цена договорная | |
ВЦ 4-76 №20 Ж |
|||||||||||
| 5.1 | 1 | 55 | 1000 | 465 | 120000 | 60000-170000 | 1170 | 1350-750 | id37434 | 941809 | |
| 5.1 | 1 | 75 | 1000 | 525 | 139000 | 68000-195000 | 1500 | 1750-950 | id36321 | 977508 | |
ВЦ 4-76 №20 |
|||||||||||
| 5.1 | 1 | 55 | 1000 | 465 | 120000 | 60000-170000 | 1170 | 1350-750 | id37787 | Цена договорная | |
Вентиляторы производятся
всоответствии с ТУ У 28.2-24881057-003:2023:
- Из жаропрочной стали;
- Из углеродистой стали;
- Из нержавеющей стали.
Центробежные вентиляторы низкого давления ВЦ 4-76 – наиболее востребованный вид вентиляционного
оборудования.
Вентиляторы предназначены для использования в
помещениях, где концентрация в перемещаемом
воздушном потоке твердых механических пылевых примесей не превосходит 100 мг/м3 с температурой до +200°С и при отсутствии каких либо загрязненностей, обладающих волокнистой структурой либо липкими свойствами.
Вентиляторы ВЦ 4-76 применяются:
- в системах кондиционирования воздуха;
- в системах вентиляции;
- в системах воздушного отопления;
- для других санитарно-производственных целей;
Общие сведения о вентиляторах:
- Одностороннего всасывания;
- Корпус спиральный поворотный;
- Назад загнутые лопатки;
- Количество лопаток 12;
- Направление вращения – правое и левое.
В зависимости от направления вращения вентиляторы производятся правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения – с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора.
