Тепловые завесы

Тепловые завесы
Электрические тепловые завесы ТЗЭ предназначены для эффективного создания воздушного барьера, предотвращающего проникновение холодного наружного воздуха во внутренние помещения через открытые проходы, ворота, двери или другие большие проемы. Они образуют мощный воздушный поток, разделяющий две среды — внешнюю и внутреннюю — на основе принципа теплового потока, обеспечивающего термобарьер, сохраняя теплоту внутри здания и предотвращая понижение температуры в помещении.
Модель Макс. мощность нагрева, кВт Расход воздуха, м³/ч Параметры питающей сети, В/Гц Розничные цены в ГРН
Длина завесы 1.0 м (макс. высота дверного проёма - 3,5 м.)
Электрическое нагревание
ТЗЕ-0601035 */3/6 2300 220/50 18429
ТЗЕ-0901035 */6/9 2300 220/50 19943
ТЗЕ-1201035 */6/12 2300 220/50 21453
ТЗЕ-0611035 */3/6 2300 380/50 18429
ТЗЕ-0911035 */6/9 2300 380/50 19943
ТЗЕ-1211035 */6/12 2300 380/50 21453
Длина завесы 1.5 м (макс. высота дверного проёма - 3,5 м.)
Электрическое нагревание
ТЗЕ-0801535 */4/8 3400 220/50 26109
ТЗЕ-1201535 */8/12 3400 220/50 28350
ТЗЕ-0811535 */4/8 3400 380/50 26109
ТЗЕ-1211535 */8/12 3400 380/50 28350
ТЗЕ-1611535 */8/16 3400 380/50 31313
Длина завесы 2.0 м (макс. высота дверного проёма - 3,5 м.)
Электрическое нагревание
ТЗЕ-1202035 */6/12 4500 220/50 31643
ТЗЕ-1212035 */6/12 4500 380/50 31643
ТЗЕ-1812035 */12/18 4500 380/50 35720
ТЗЕ-2412035 */12/24 4500 380/50 38742
Тепловые завесы

1. НАЗНАЧЕНИЕ

Тепловые завесы ТЗЭ используются для защиты проходов высотой от 3 до 5 метров от воздействия климатических условий. Они эффективно выполняют свою функцию благодаря двум основным механизмам: во-первых, смешиванию холодного воздуха с горячим потоком от завесы, снижающей тепловые потери, и, во-вторых, благодаря созданию воздушной струи, блокирующей непосредственное проникновение наружного воздуха в среду внутри здания. Рекомендуется для использования на объектах с большой интенсивностью прохода людей (тамбуры, вестибюли, складские, промышленные помещения и т.п.).

Конструкция тепловых занавесей позволяет их установку как горизонтально, так и вертикально в зависимости от особенностей объекта.

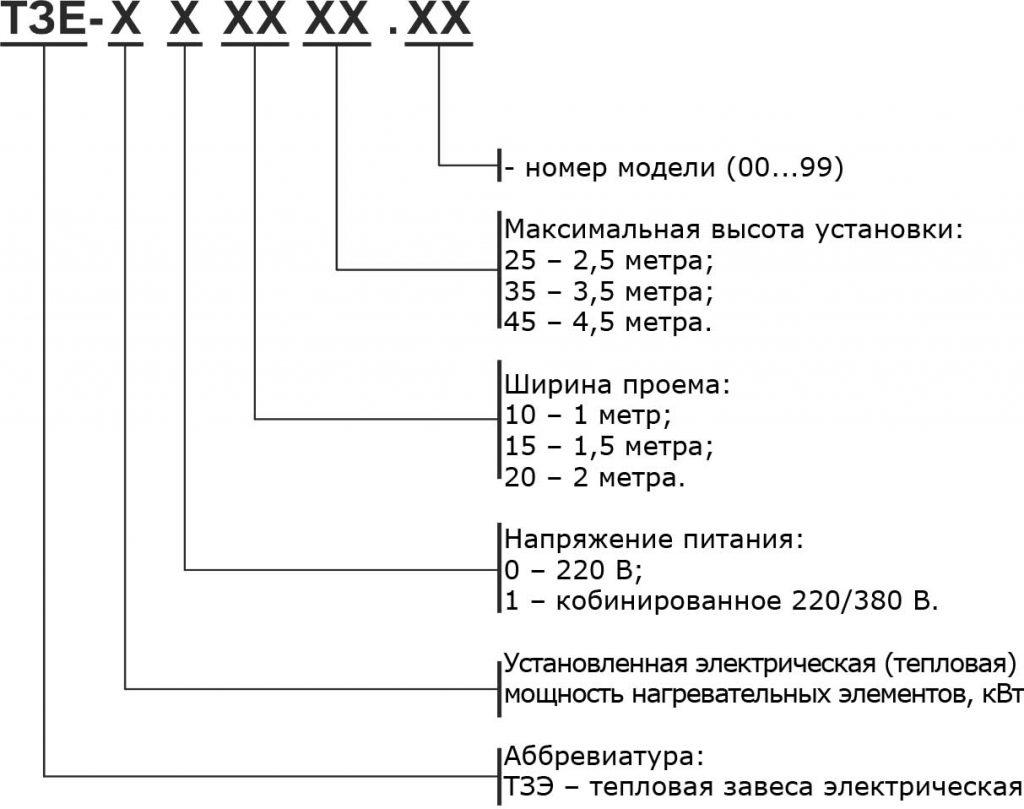

2. КЛАССИФИКАТОР

classificator-rus

*Примечание: Эффективная длина потока воздуха может быть использована для оценки допустимой высоты или ширины установки завесы. Соответствует параметрам только для нормальных условий внешней среды (tн ≥ 0°C, ветер 1м/с) и сбалансированной приточно-вытяжной вентиляции. Любое ухудшение условий снизит эффективную длину воздушного потока.

4. КОНСТРУКЦИЯ (ОСНОВНЫЕ КОМПОНЕНТЫ)

Занавес изготовлен из оцинкованной стали, покрытой высококачественным полимерным покрытием. Внутри корпуса расположены: рабочее колесо, воздушные нагревательные ТЭН-ы (электронагреватели), блок двигателя, ТЭН-резисторы.

Тепловая завеса в разобранном виде

Петли имеют электрический источник тепла, что дает возможность их использования в непрерывном или периодическом режимах. Они обладают высокой эффективностью и экономичностью, поскольку позволяют значительно снизить тепловые потери при часто открывающих дверях и воротных проходах. Петли не предназначены для применения в условиях повышенной влажности или в помещениях, где в воздухе присутствуют капли воды или туман. Это важно учитывать, поскольку в таких условиях существует риск коррозии металлических элементов и снижение эффективности работы устройств.

5. АЛГОРИТМ РАБОТЫ

Пульт управления ПУ-01

Управление режимами работы петли осуществляется с механического настенного пульта управления. Внутри имеется датчик температуры окружающей среды. Степень защиты оболочки пульта дистанционного управления – IP30. Назначение клемм панели управления (ПУ-01).

Настенный пульт имеет механическое управление, которое включает в себя 3 переключателя и поворотный регулятор для выбора температуры воздуха:

Пульт ПУ01

  1. Переключатель «ON/OFF» для включения/выключения завесы;
  2. Переключатель «FAN» для выбора скорости потока, имеющего три положения по возрастанию, соответственно «1», «2» и «3»;
  3. Переключатель «HEAT», имеющий 3 положения, соответственно «OFF» – обогрев воздуха выключен, «2» – максимальный обогрев воздух и «1» – половина максимальной мощности нагрева;
  4. Механический регулятор выбора нужной температуры со шкалой.
Тип Термостат
Диапазон регулирования температуры, °C +10…+30
Напряжение питания, В 220
Ток, А 3
Вес 0,2
Габариты 130х85х40

Тепловые завесы ТЗЭ – надежное и экономически эффективное решение для энергосбережения.
