| Производительность, м3/час | 1250-2000 |
|---|---|
| Высота, мм | 2434 |
| Диаметр, мм | 315 |
| Размер патрубков, мм | 116x201 |
| Максимальная температура очищаемого газа, °С | 200 |
| Рабочее давление (макс.), Па: | 9000 |
| Масса, кг | 64 |
ЦВП-3
ЦВП-3

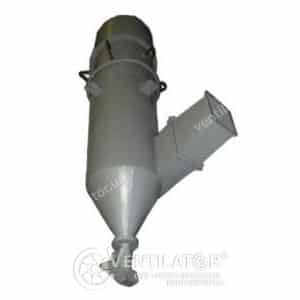

Циклон-пылеуловитель
Назначение циклонов ЦВП-3
Циклоны ЦВП-3 с водяной пленкой предназначены для очистки запыленного воздуха, удаляемого вентиляционными установками и рекомендуются для любых видов нецементируемой пыли, в том числе образующейся при обработке и транспортировке: песка, глины, угля, известняка, абразивов и различных руд, а также влажной, липкой и содержащей волокнистые включения. Возможно применение циклонов ЦВП-3 в качестве единственной ступени очистки воздуха в случае, если первоначальная концентрация пыли не превышает 10 г/м3. При больших значениях циклоны ЦВП рекомендуется применять в качестве второй ступени очистки. Циклоны ЦВП-3 как правило устанавливаются в помещениях. При использовании циклонов ЦВП для очистки воздуха с установкой вне помещения, необходимо принимать меры, предупреждающие замерзание воды в бачке, водоподводящей системе, коллекторе, смывном устройстве и шламоотводящем конусе.Конструкция циклонов ЦВП-3
Циклон ЦВП-3 состоит из корпуса с воздухоподводящим патрубком и воздухоотводящей улиткой, присоединенной к верхнему фланцу корпуса. Воздухоотводящий патрубок улитки может быть установлен в различных направлениях по отношению к воздухоподводящему патрубку. Направление воздухоотводящего патрубка можно изменять на углы, кратные углам между двумя смежными болтами. К нижней части корпуса приварен прямоугольный фланец, к которому с помощью петли и откидного бола с барашком прикреплен шламоотводящий конус, который при заполнении его шламом образует гидравлический затвор. Вода для орошения внутренней поверхности корпуса под давлением 0,02-0,025 МПа (0,2-0,25 кгс/см2) подается соплом по резиновым трубкам, присоединенным к кольцевому коллектору. Для наблюдения за работой сопла в верхнем дне улитки имеется люк, закрытый стеклянной крышкой. В воздухоподводящем патрубке предусмотрено смывное устройство для удаления отложений шлама в месте входа воздуха в корпус циклона.Главные характеристики циклонов ЦВП-3
| Модель | Производительность, м3/ч | Размер, мм | Масса, кг | |
| D | H | |||
| ЦВП-3 | 1250-2000 | 315 | 2434 | 64 |
Если Вы хотите купить циклон-пылеуловитель ЦВП-3, Вы можете связаться с нашими менеджерами наиболее удобным для Вас способом. Также возможно оформить онлайн-заказ прямо на сайте. У нас действует индивидуальная система скидок для постоянных клиентов или при оформлении крупного заказа. Компания регулярно анонсирует акционные цены на популярные позиции по товарам, которые есть в наличии на складе. В случае, если Вам нужна консультация по товарам или полный прайс-лист, менеджеры нашей компании будут рады Вам помочь. Цена на циклон-пылеуловитель ЦВП-3 в нашем магазине почти всегда ниже средней. Мы делаем все, чтобы наши клиенты получали высочайшее качество товаров и сервиса за разумную цену. Мы можем предложить Вам огромный ассортимент товаров, большинство из которых есть в наличии на складе уже сейчас. Если же будет необходимо индивидуально заказывать оборудование у производителя, мы гарантируем Вам минимальный срок ожидания и доставки.

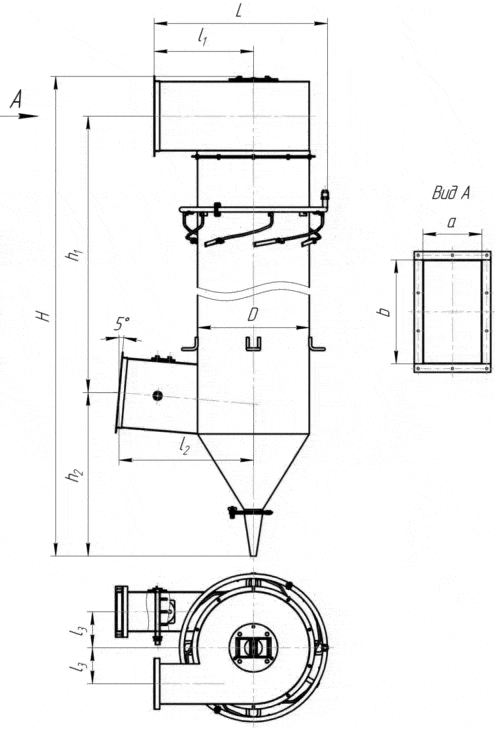

Габаритные размеры
РАЗМЕРЫ ЦВП-3
Габаритные размеры ориентировочные. Фото для ознакомления.
В связи с постоянной модернизацией, для получения точных данных обращайтесь к менеджерам.
| Модель | Габаритные размеры, мм | |||||||||
| D | L | l1 | l2 | l3 | H | h1 | h2 | a | b | |
| ЦВП-3 | 315 | 553 | 283 | 445 | 102,5 | 2434 | 1711 | 595 | 110 | 195 |
