| Давление ηmax | 4800 |
|---|---|
| Рабочая точка вентилятора: Давление, Па | 5620-2710 |
| Масса вентилятора с эл. двигателем, кг | 5975 |
| Рабочая точка вентилятора: Производительность, м³/ч | 36550-159520 |
| Производительность ηmax | 103100 |
| Скорость вращения, об./мин | 1000 |
| Предел загрязненности, мг/м³ | 2000 |
| Модель | ДН №19 |
| Исполнение | Схема №3 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
| Макс. температура перемещаемого воздуха, °С | 200-250 |
| Двигатель кВт / об./мин | 250/1000 |
| D/Dн | 1 |
ДН №19 с эл.двигателем АИР 355 MB6 250 кВт 1000 об./мин

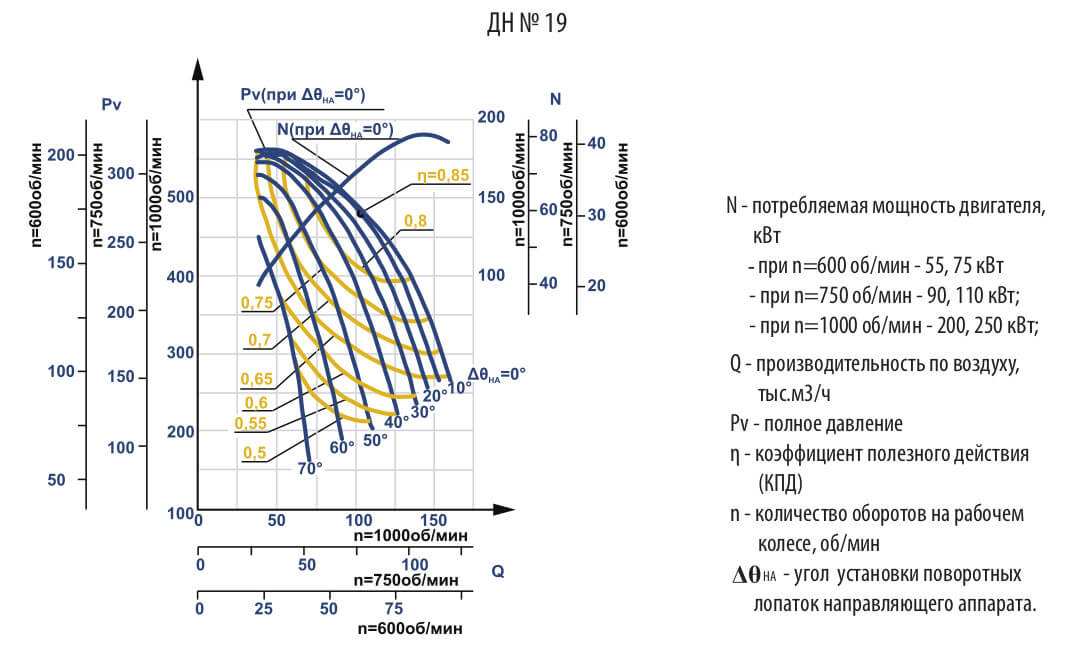

Аэродинамические характеристики
Аэродинамические характеристики дымососов ДН
при барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
ΔθHA - угол установки поворотных лопаток направляющего аппарата
