| Исполнение | Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 1 |
| Скорость вращения, об./мин | 1000 |
| Количество оборотов рабочего колеса, об./мин | 500 |
| Производительность ηmax | 64585 |
| Рабочая точка вентилятора: Производительность, м³/ч | 35440-91600 |
| Давление ηmax | 909 |
| Рабочая точка вентилятора: Давление, Па | 991-777 |
| Масса вентилятора с эл. двигателем, кг | 2660 |
| Предел загрязненности, мг/м³ | 100 |
| Модель | ВЦ 4-75 №16 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 30/1000 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |

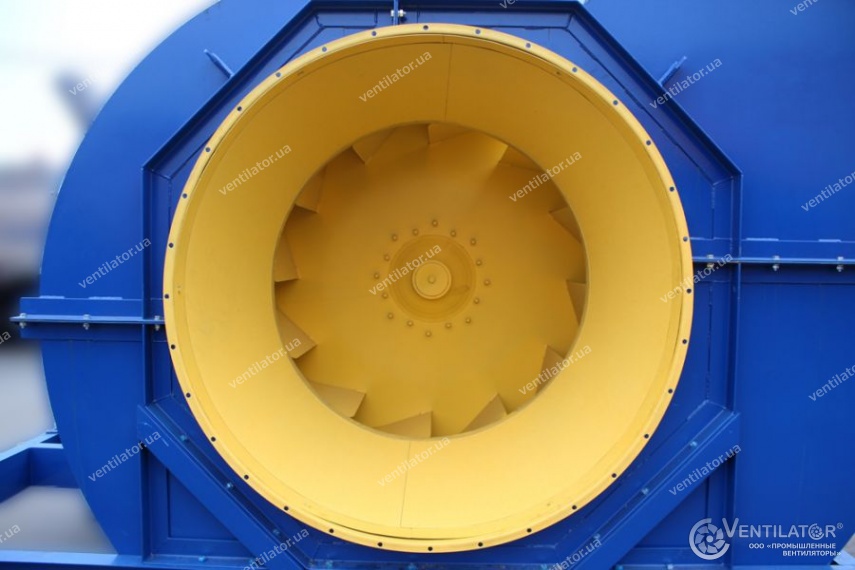

ВЦ 4-75 №16 с эл.двигателем АИР 200 L6 30 кВт 1000 об./мин
Габаритные размеры
Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦ 4-75
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
