| Исполнение | Схема №1, Схема №3, Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 0.9, 0.95, 1 |
| Скорость вращения, об./мин | 1500 |
| Количество оборотов рабочего колеса, об./мин | 1395 |
| Производительность ηmax | 4635, 5115, 5505 |
| Рабочая точка вентилятора: Производительность, м³/ч | 3350-6550, 3230-7430, 2970-7010 |
| Давление ηmax | 504, 561, 637 |
| Рабочая точка вентилятора: Давление, Па | 592-212, 670-273, 751-345 |
| Масса вентилятора с эл. двигателем, кг | 73.5 |
| Предел загрязненности, мг/м³ | 100 |
| Модель | ВЦ 4-75 №5 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 1.5/1500 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
ВЦ 4-75 №5 с эл.двигателем АИР 80 B4 1,5 кВт 1500 об./мин
Габаритные размеры

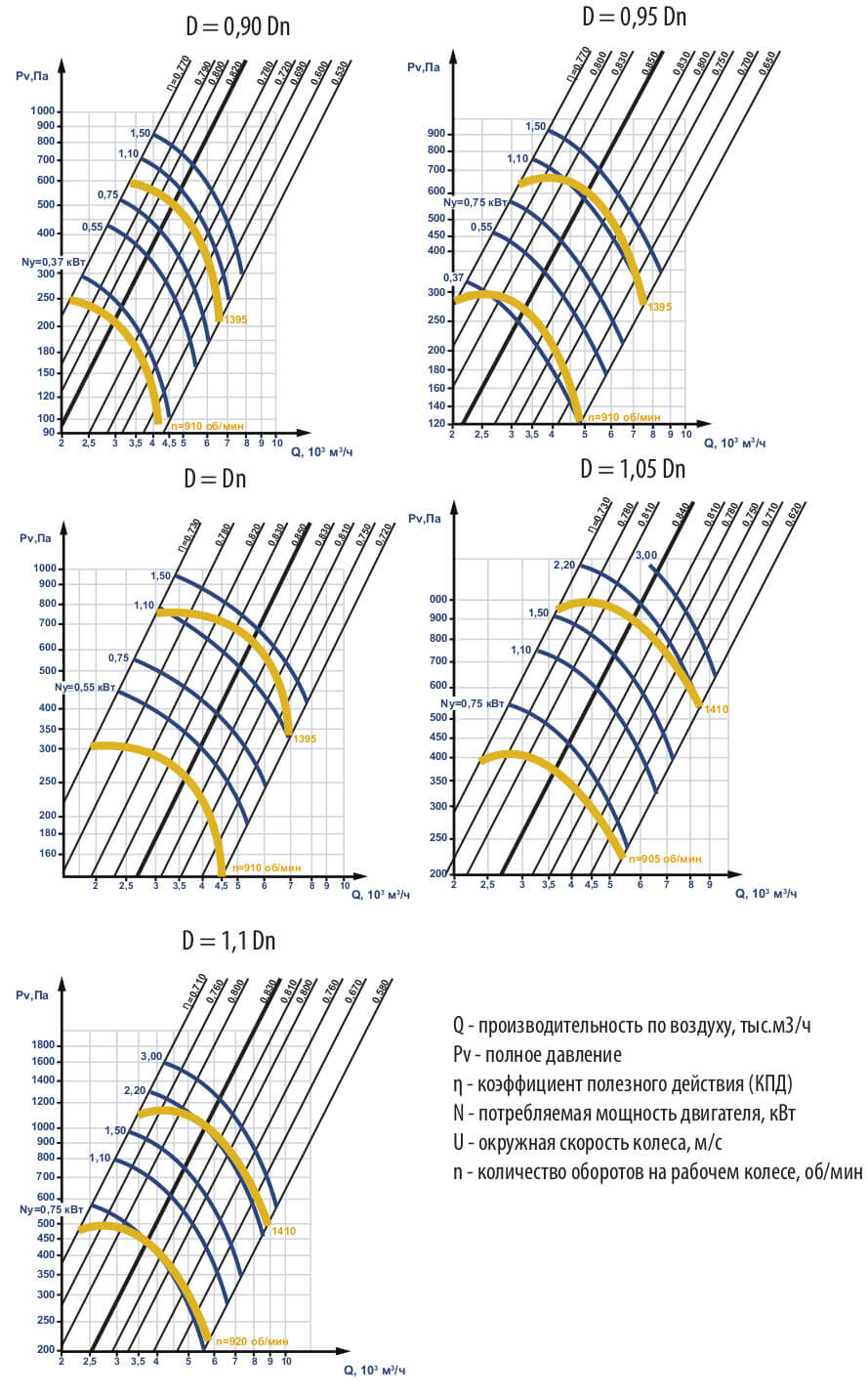

Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦ 4-75
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
