| Исполнение | Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 1 |
| Скорость вращения, об./мин | 1000 |
| Количество оборотов рабочего колеса, об./мин | 750 |
| Производительность ηmax | 105000 |
| Рабочая точка вентилятора: Производительность, м³/ч | 52000-151000 |
| Давление ηmax | 2051 |
| Рабочая точка вентилятора: Давление, Па | 2390-1354, 5 |
| Масса вентилятора с эл. двигателем, кг | 3055 |
| Предел загрязненности, мг/м³ | 100 |
| Модель | ВЦ 4-76 №16 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 90/1000 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
ВЦ 4-76 №16 с эл.двигателем АИР 280 S6 75 кВт 1000 об./мин

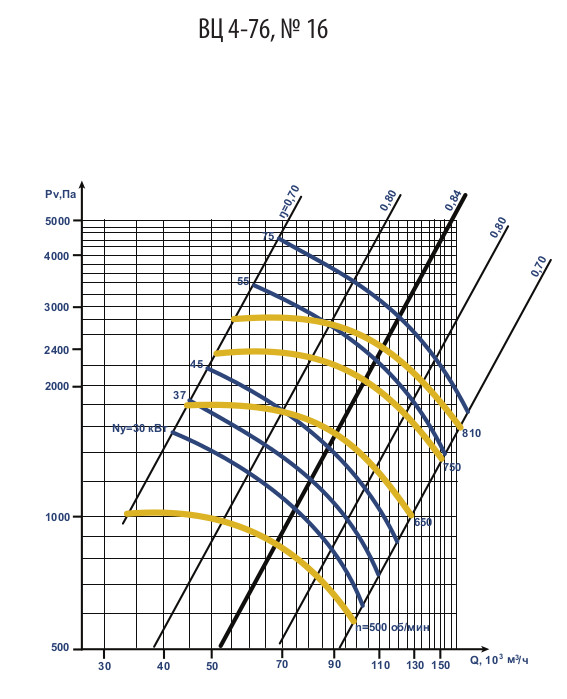

Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦ 4-76, Исполнение 5, D=Dn
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление
η - коэффициент полезного действия (КПД)
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
n - количество оборотов на рабочем колесе, об/мин
