Центробежный вентилятор низкого давления

ID 36326  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›

Центробежный вентилятор низкого давления

ID 36326  Есть в наличии
Исполнение Схема №5.1, Схема №5.2
D/Dн 1
Скорость вращения, об./мин 1500
Количество оборотов рабочего колеса, об./мин 1600
Производительность ηmax 27900
Рабочая точка вентилятора: Производительность, м³/ч 14280-37980
Давление ηmax 2187
Рабочая точка вентилятора: Давление, Па 2887-1498
Масса вентилятора с эл. двигателем, кг 808
Предел загрязненности, мг/м³ 100
Модель ВЦ 4-76 №8
Макс. температура перемещаемого воздуха, °С 80
Двигатель кВт / об./мин 30/1500
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Материал Углеродистая сталь

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 4-76 №8 с эл.двигателем АИР 180 M4 30 кВт 1500 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

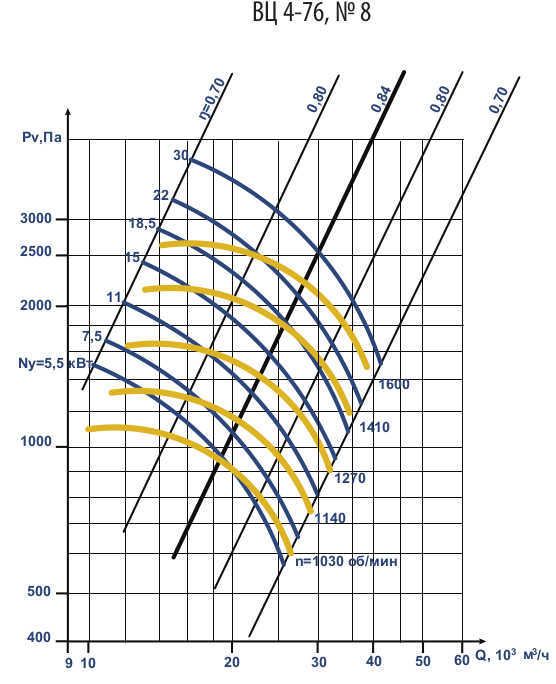

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 4-76, Исполнение 5, D=Dn
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление
η - коэффициент полезного действия (КПД)
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
n - количество оборотов на рабочем колесе, об/мин
