ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин
ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин
ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин
ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин

ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин

ID 37475  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
ID 37475  Есть в наличии
Рабочая точка вентилятора: Производительность, м³/ч 250-1850, 290-1580
Давление ηmax 2126, 2435
Рабочая точка вентилятора: Давление, Па 2173-2720, 2385-2304
Производительность ηmax 1230, 1270
Количество оборотов рабочего колеса, об./мин 2820
Скорость вращения, об./мин 3000
Масса вентилятора с эл. двигателем, кг 51,0
Предел загрязненности, мг/м³ 100
Материал Углеродистая сталь
Двигатель кВт / об./мин 1.5/3000
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Модель ВЦ 6-28 (ВР 120-28) №4
Макс. температура перемещаемого воздуха, °С
D/Dн 0.9, 0.95
Исполнение Схема №1

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 6-28 (ВР 120-28) №4 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

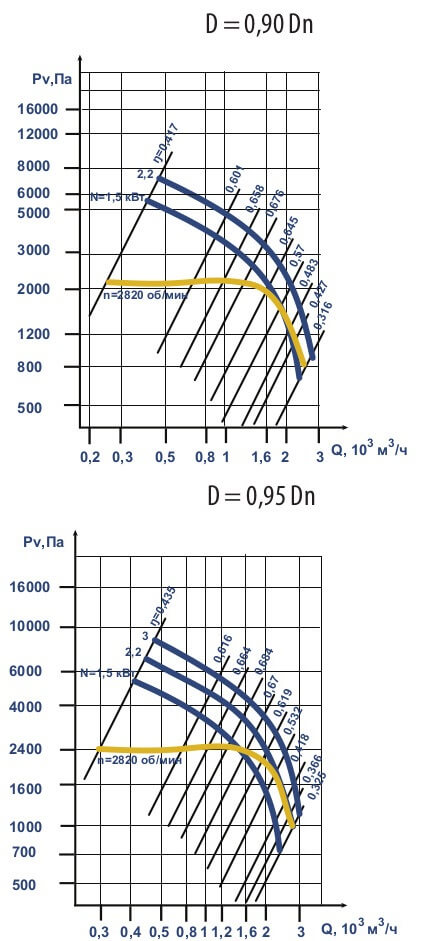

Аэродинамические характеристики вентилятора ВЦ 6-28
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамические характеристики ВЦ 6-28 (ВР 120-28) №4

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
