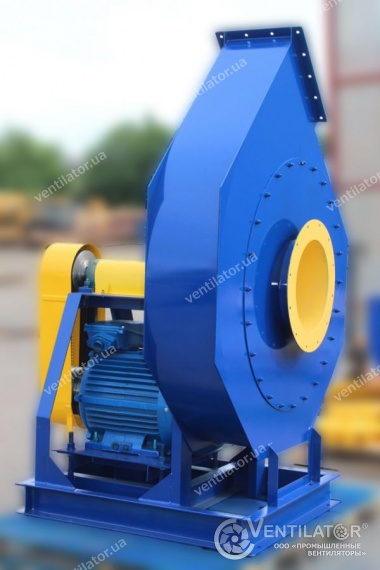

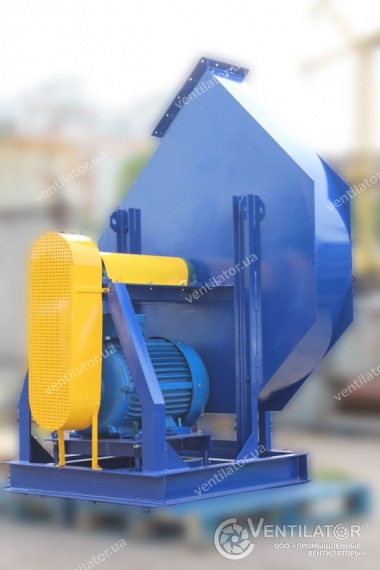

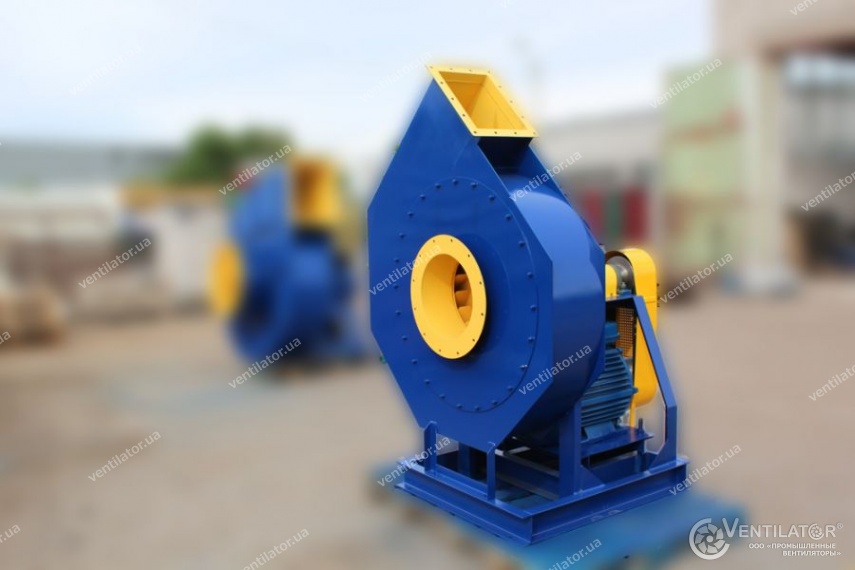

ВЦ 6-28 (ВР 120-28) №5 с эл.двигателем АИР 160 S2 15 кВт 3000 об./мин
ВЦ 6-28 (ВР 120-28) №5 с эл.двигателем АИР 160 S2 15 кВт 3000 об./мин
ВЦ 6-28 (ВР 120-28) №5 с эл.двигателем АИР 160 S2 15 кВт 3000 об./мин

ВЦ 6-28 (ВР 120-28) №5 с эл.двигателем АИР 160 S2 15 кВт 3000 об./мин

ID 37487  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
ID 37487  Есть в наличии
Двигатель кВт / об./мин 15.0/3000
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Материал Углеродистая сталь
Модель ВЦ 6-28 (ВР 120-28) №5
Макс. температура перемещаемого воздуха, °С
Исполнение Схема №5.1, Схема №5.2
D/Dн 1
Предел загрязненности, мг/м³ 100
Масса вентилятора с эл. двигателем, кг 263,0, 264,0
Рабочая точка вентилятора: Давление, Па 5861-2507, 6580-5400, 7341-7200
Давление ηmax 6364, 7152, 7989
Производительность ηmax 2610, 2760, 2910
Количество оборотов рабочего колеса, об./мин 3400, 3600, 3800
Скорость вращения, об./мин 3000
Рабочая точка вентилятора: Производительность, м³/ч 700-6920, 740-5560, 780-4800

Габаритные размеры

Габаритные размеры промышленного вентилятора ВЦ 6-28 (ВР 120-28) №5

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 6-28 (ВР 120-28) №5 с эл.двигателем АИР 160 S2 15 кВт 3000 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 6-28
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамические характеристики ВЦ 6-28 (ВР 120-28) №5

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
