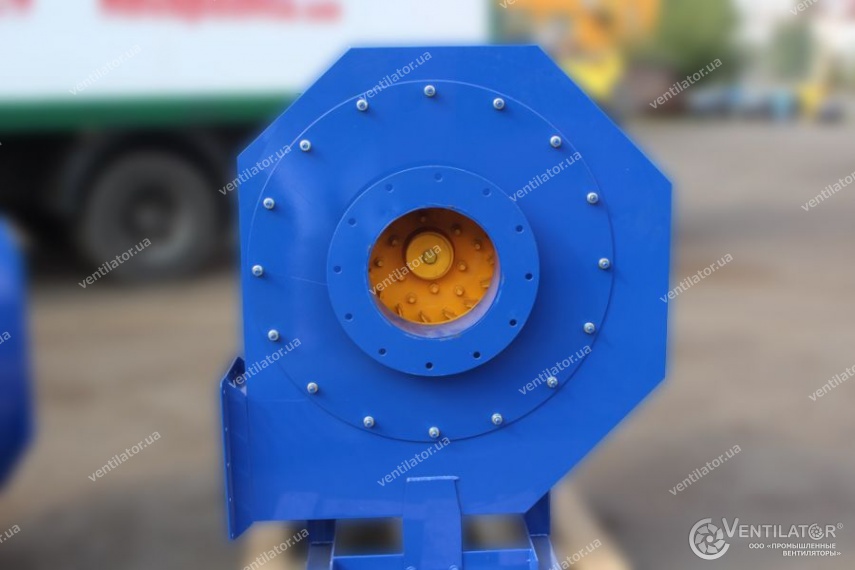

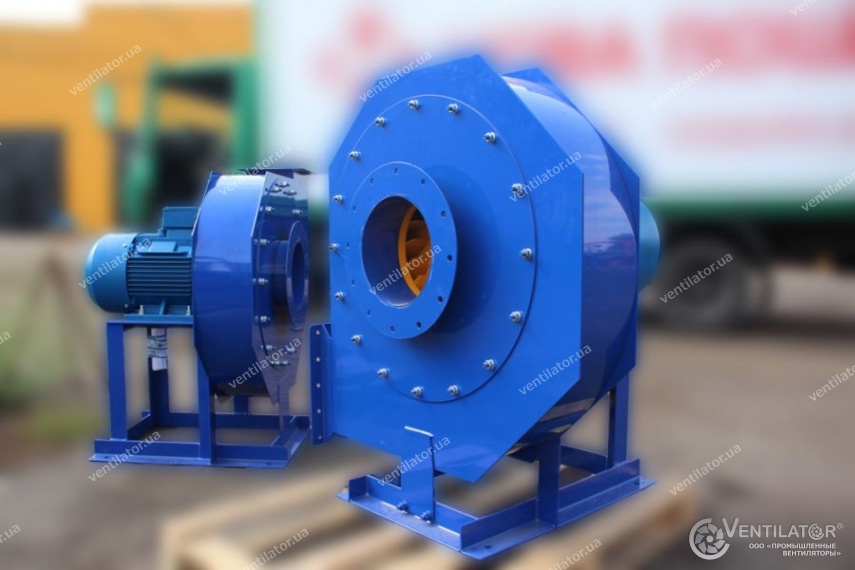

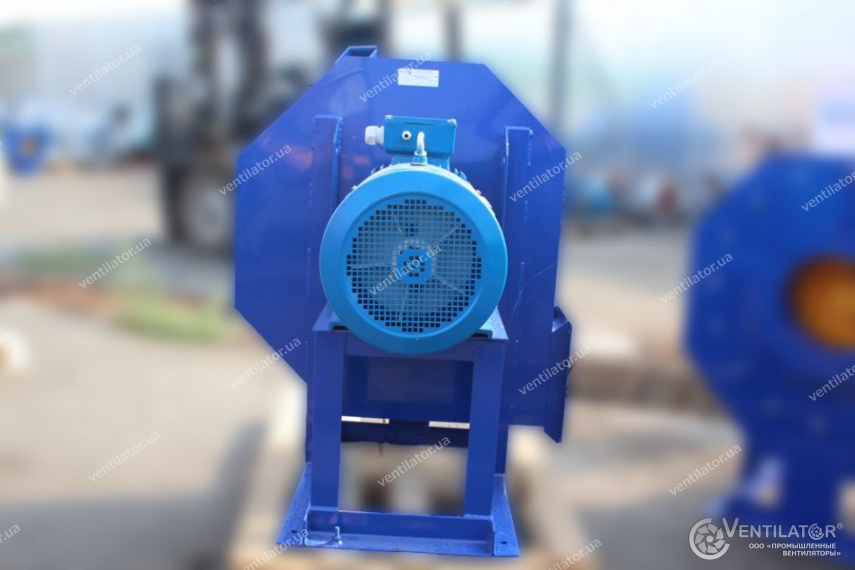

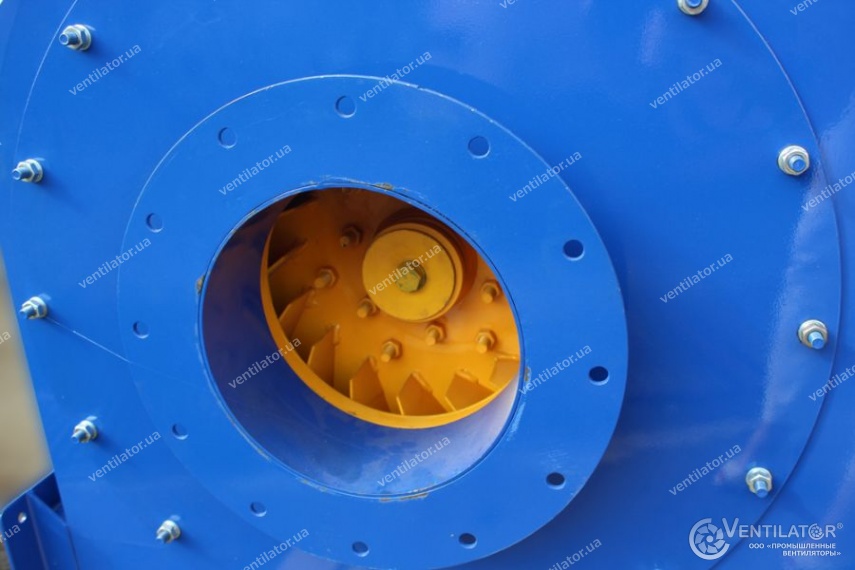

ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин

ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин

ID 37491  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
ID 37491  Есть в наличии

Цены на вентиляторы с рабочим колесом D = 1,05Dn, D = 1,1 Dn, уточнять у менеджера

Рабочая точка вентилятора: Производительность, м³/ч 590-5800, 560-5170, 1520-4750
D/Dн 1, 1.05, 1.1
Скорость вращения, об./мин 1500
Материал Углеродистая сталь
Количество оборотов рабочего колеса, об./мин 1425, 1435
Давление ηmax 1765, 1951, 2123
Рабочая точка вентилятора: Давление, Па 1630-699, 1917-1424, 2095-1760
Масса вентилятора с эл. двигателем, кг 128,0, 129,0
Предел загрязненности, мг/м³ 100
Модель ВЦ 6-28 (ВР 120-28) №6,3
Макс. температура перемещаемого воздуха, °С
Двигатель кВт / об./мин 4.0/1500
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Производительность ηmax 2190, 3270, 3160
Исполнение Схема №1

Габаритные размеры

Габаритные размеры промышленного вентилятора ВЦ 6-28 (ВР 120-28) №6,3

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 6-28 (ВР 120-28) №6,3 с эл.двигателем АИР 100 L4 4 кВт 1500 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 6-28
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамические характеристики ВЦ 6-28 (ВР 120-28) №6,3

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
