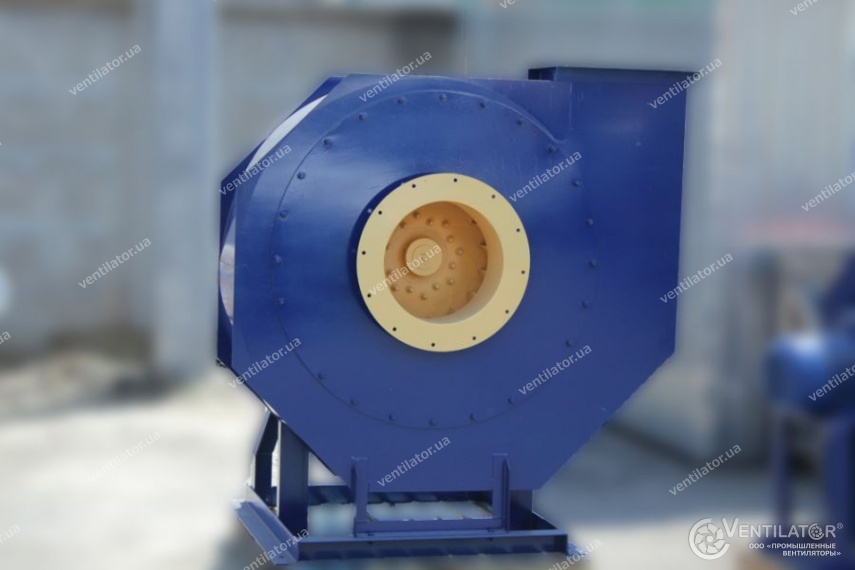

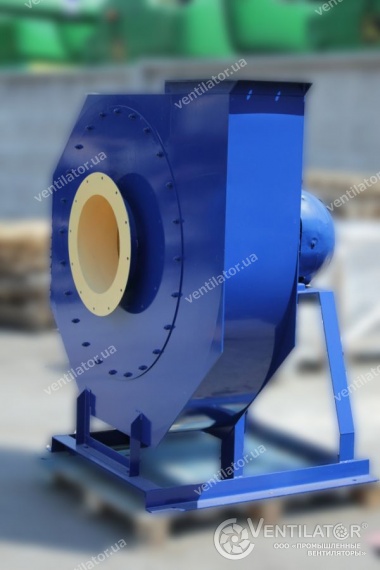

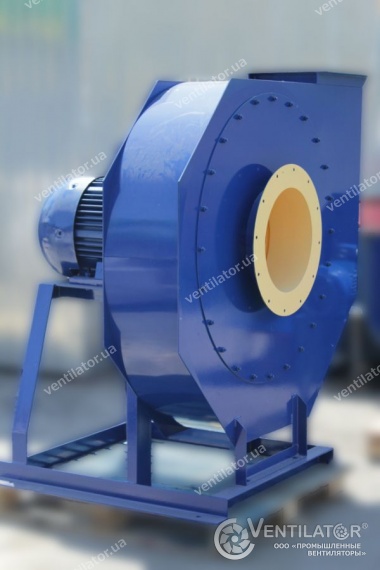

ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин

ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин

ID 37503  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
ID 37503  Есть в наличии

Цены на вентиляторы с рабочим колесом D = 1,05Dn, D = 1,1 Dn, уточнять у менеджера

Двигатель кВт / об./мин 22.0/1500
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Материал Углеродистая сталь
Модель ВЦ 6-28 (ВР 120-28) №9
Макс. температура перемещаемого воздуха, °С
Исполнение Схема №1
D/Dн 1, 1.05, 1.1
Предел загрязненности, мг/м³ 100
Масса вентилятора с эл. двигателем, кг 460,0, 462,0, 464,0
Рабочая точка вентилятора: Давление, Па 3487-1630, 4042-3600, 4448-4030
Давление ηmax 3772, 4104, 4503
Производительность ηmax 6530, 9600, 9400
Количество оборотов рабочего колеса, об./мин 1460, 1465
Скорость вращения, об./мин 1500
Рабочая точка вентилятора: Производительность, м³/ч 1750-16850, 1660-13000, 4530-12200

Габаритные размеры

Габаритные размеры промышленного вентилятора ВЦ 6-28 (ВР 120-28) №9

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 180 S4 22 кВт 1500 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 6-28
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамические характеристики ВЦ 6-28 (ВР 120-28) №9

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
