| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
|---|---|
| Масса вентилятора с эл. двигателем, кг | 75 |
| Материал | Углеродистая сталь |
| Рабочая точка вентилятора: Давление, Па | 5110-3500 |
| Модель | ВЦ 7-15 №5 |
| Двигатель кВт / об./мин | 3/3000 |
| Давление ηmax | 4800 |
| Производительность ηmax | 1050 |
| D/Dн | 1 |
| Рабочая точка вентилятора: Производительность, м³/ч | 620-1510 |
| Исполнение | Схема №1 |
| Скорость вращения, об./мин | 3000 |
| Количество оборотов рабочего колеса, об./мин | 2865 |

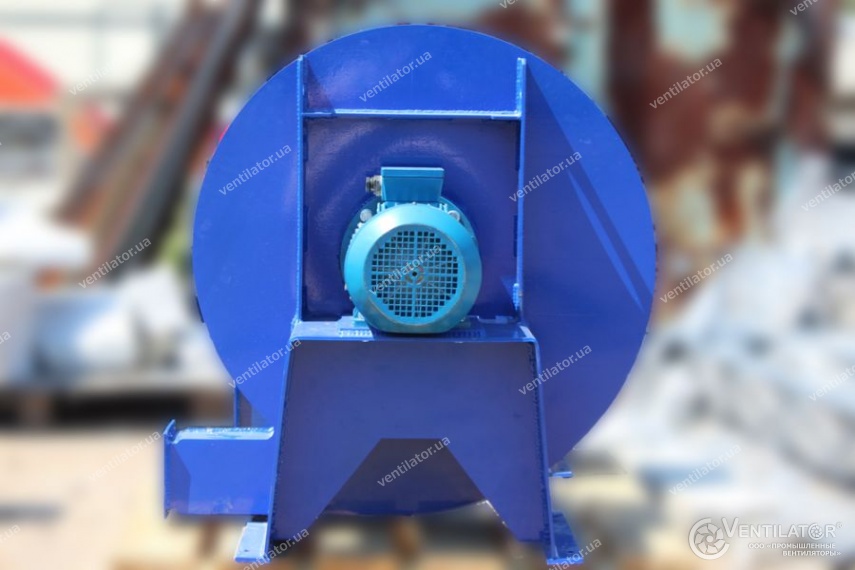

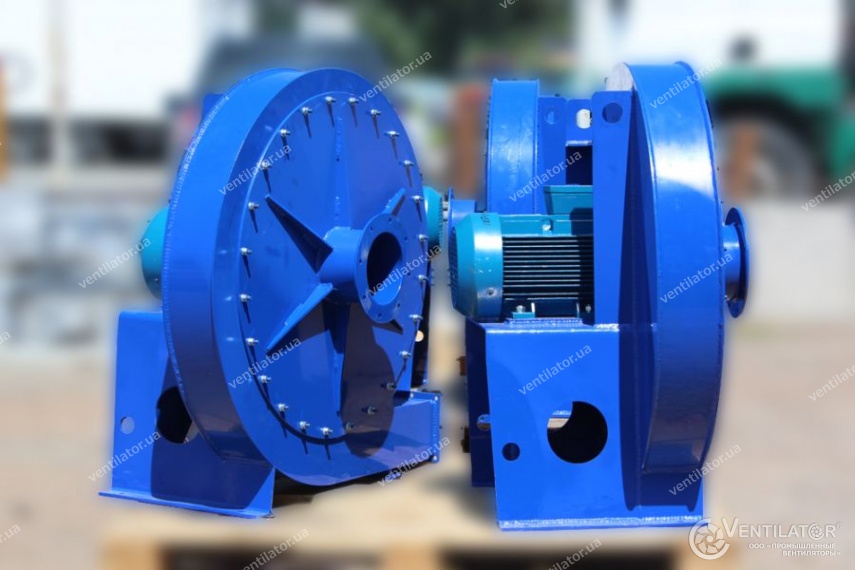

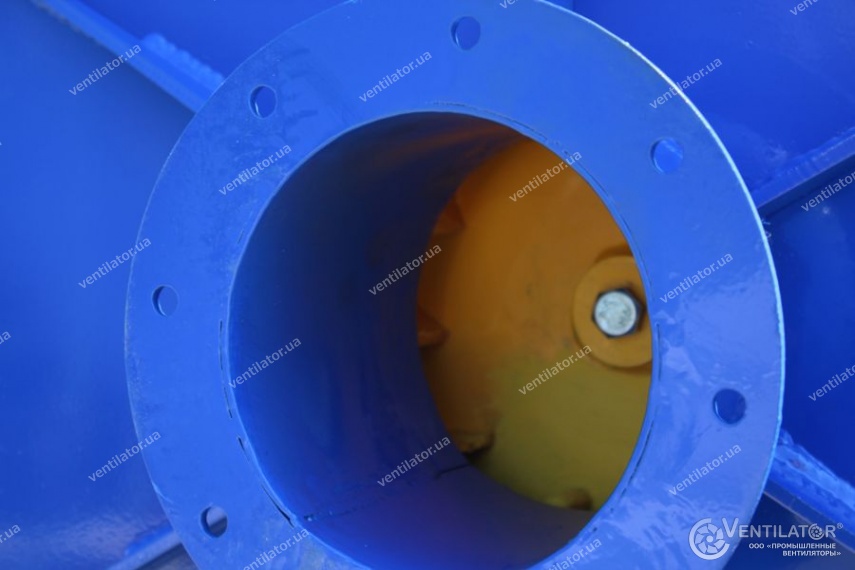

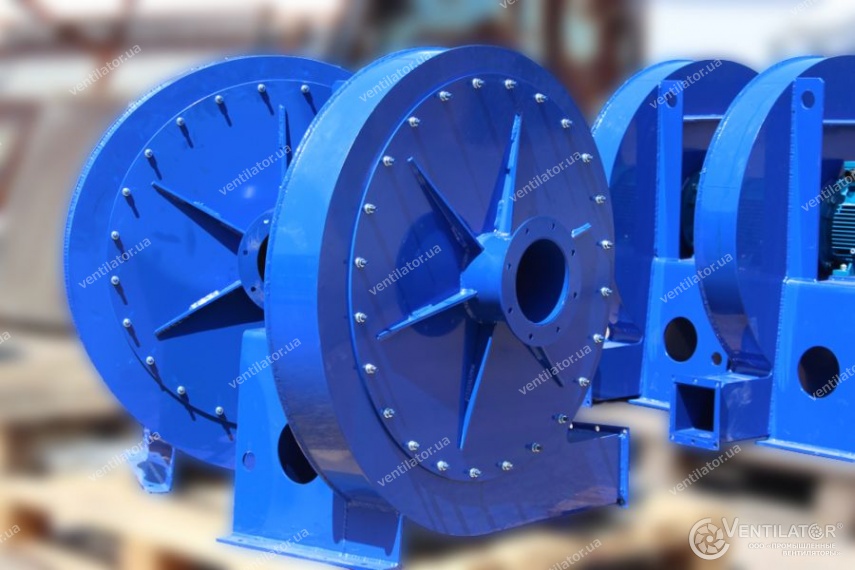

ВЦ 7-15 №5 с эл.двигателем АИР 90 L2 3 кВт 3000 об./мин

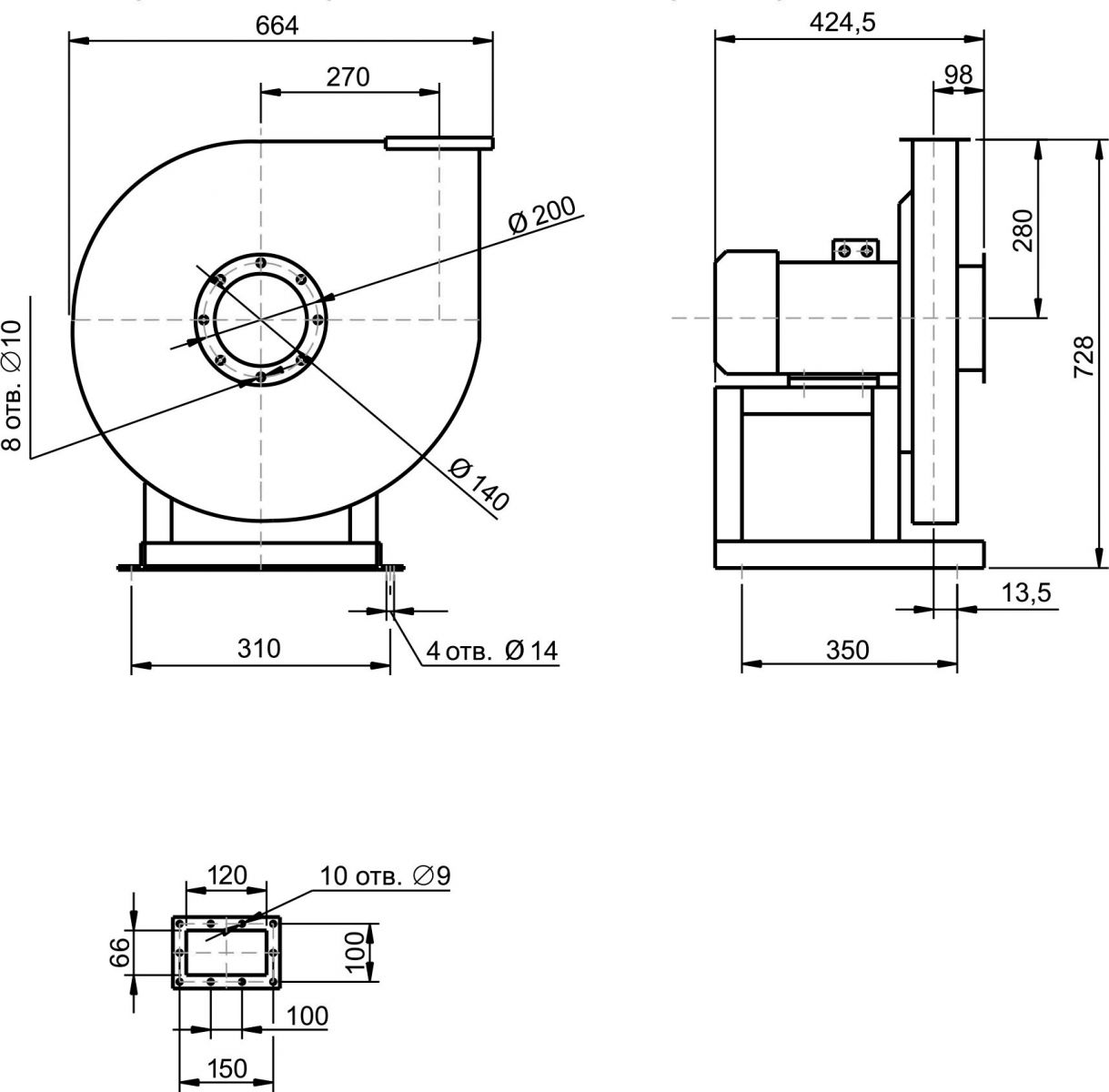

Габаритные размеры

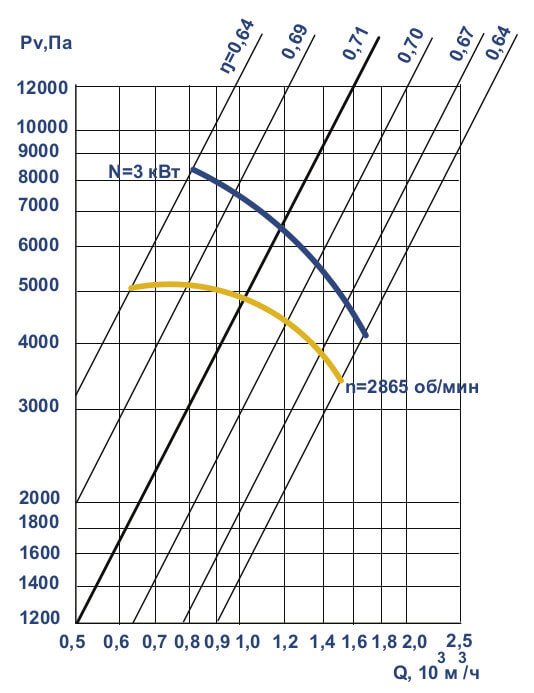

Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦ 7-15
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
n - количество оборотов на рабочем колесе, об/мин
