| Рабочая точка вентилятора: Давление, Па | 1999-1319 |
|---|---|
| Масса вентилятора с эл. двигателем, кг | 109 |
| Модель | ВЦ 7-15 №6,3 |
| Двигатель кВт / об./мин | 1.1/1500 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
| Давление ηmax | 1858 |
| Исполнение | Схема №1 |
| D/Dн | 1 |
| Скорость вращения, об./мин | 1500 |
| Количество оборотов рабочего колеса, об./мин | 1500 |
| Производительность ηmax | 1000 |
| Рабочая точка вентилятора: Производительность, м³/ч | 630-1490 |
ВЦ 7-15 №6,3 с эл.двигателем АИР 80 А4 1,1 кВт 1500 об./мин

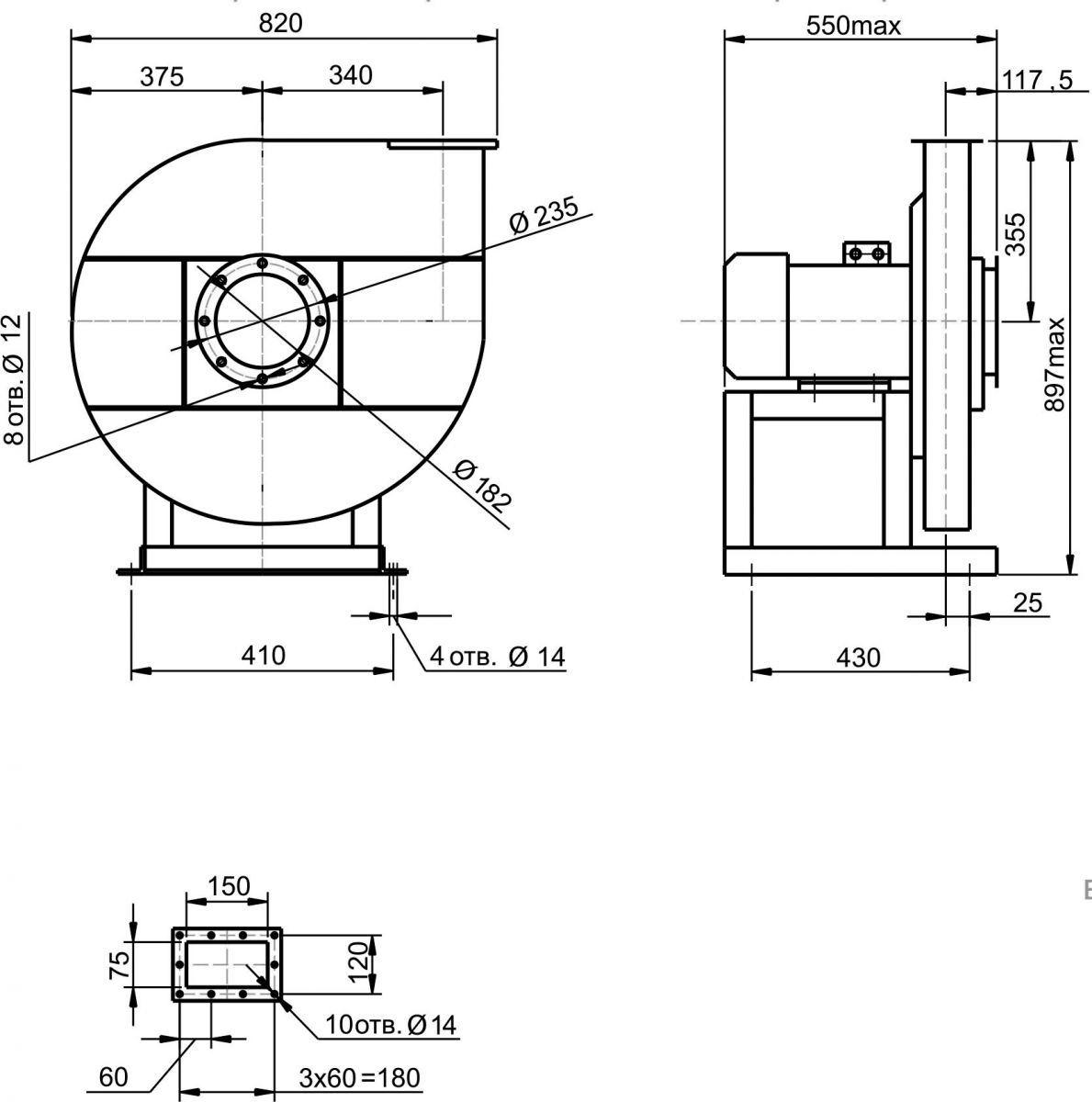

Габаритные размеры
Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦ 7-15
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
n - количество оборотов на рабочем колесе, об/мин
