| Исполнение | Схема №1, Схема №3, Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 0.9, 0.95 |
| Скорость вращения, об./мин | 3000 |
| Количество оборотов рабочего колеса, об./мин | 2870, 2886 |
| Производительность ηmax | 3100, 3150 |
| Рабочая точка вентилятора: Производительность, м³/ч | 1390-4500, 1340-4000 |
| Давление ηmax | 1747, 2050 |
| Рабочая точка вентилятора: Давление, Па | 1933-1390, 2242-1880 |
| Масса вентилятора с эл. двигателем, кг | 75 |
| Предел загрязненности, мг/м³ | 300000 |
| Модель | ВЦП 5-45 №4 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 4/3000 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
ВЦП 5-45 №4 с эл.двигателем АИР 100 S2 4 кВт 3000 об./мин
Габаритные размеры
Аэродинамические характеристики

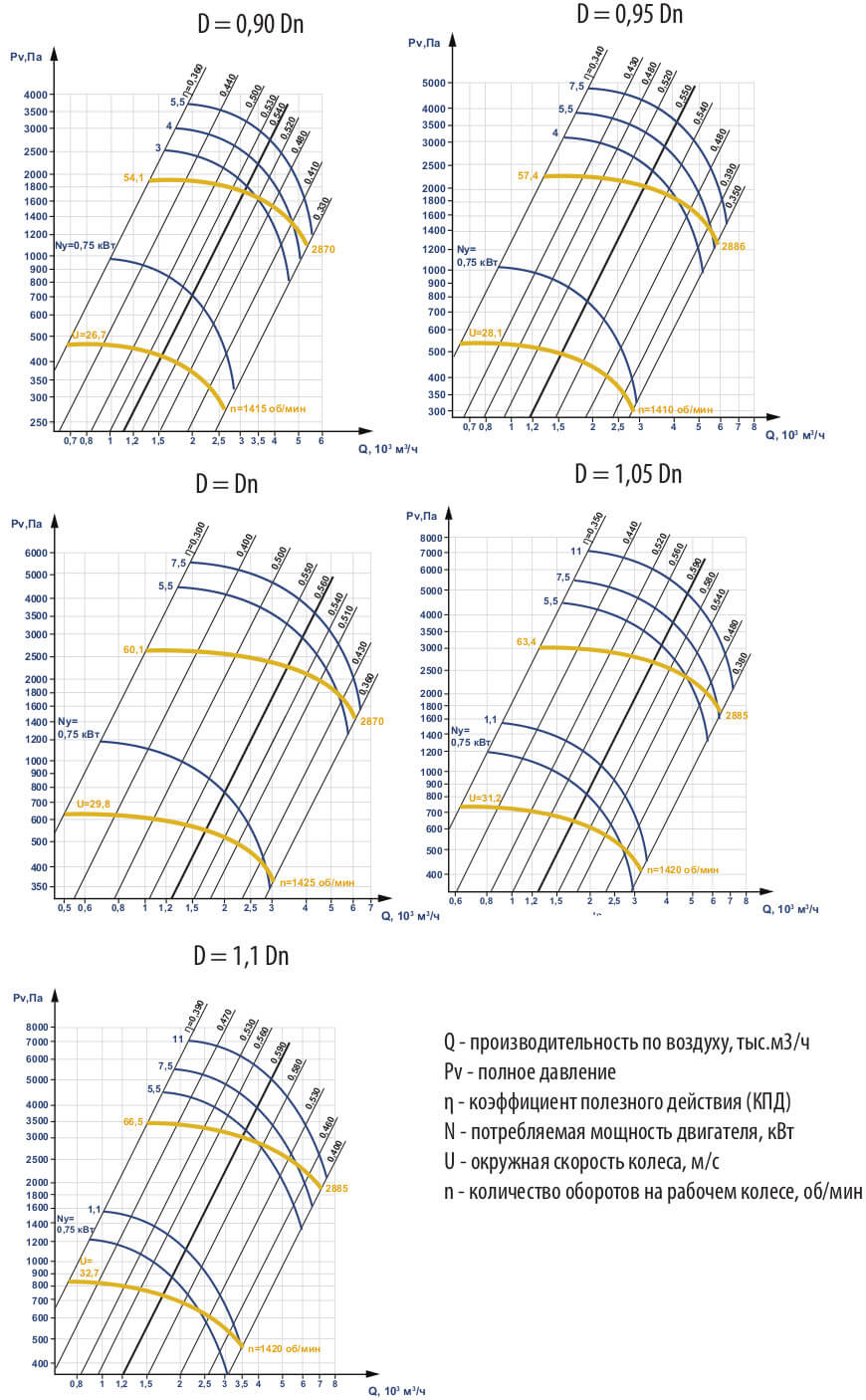

Аэродинамические характеристики вентилятора ВЦП 5-45
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
