| Исполнение | Схема №1, Схема №3, Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 0.9, 0.95, 1, 1.05 |
| Скорость вращения, об./мин | 1500 |
| Количество оборотов рабочего колеса, об./мин | 1388, 1395, 1420, 1435 |
| Производительность ηmax | 3000, 2960, 3320, 3360 |
| Рабочая точка вентилятора: Производительность, м³/ч | 1340-5120, 1260-5430, 990-5200, 1210-5100 |
| Давление ηmax | 668, 741, 879, 967 |
| Рабочая точка вентилятора: Давление, Па | 740-419, 810-460, 998-670, 1099-760 |
| Масса вентилятора с эл. двигателем, кг | 85, 86 |
| Предел загрязненности, мг/м³ | 300000 |
| Модель | ВЦП 5-45 №5 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 2.2/1500 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |

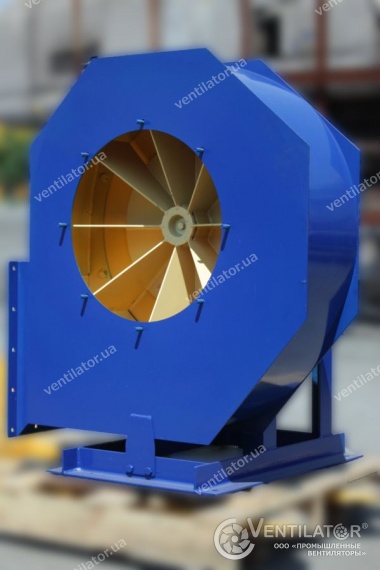

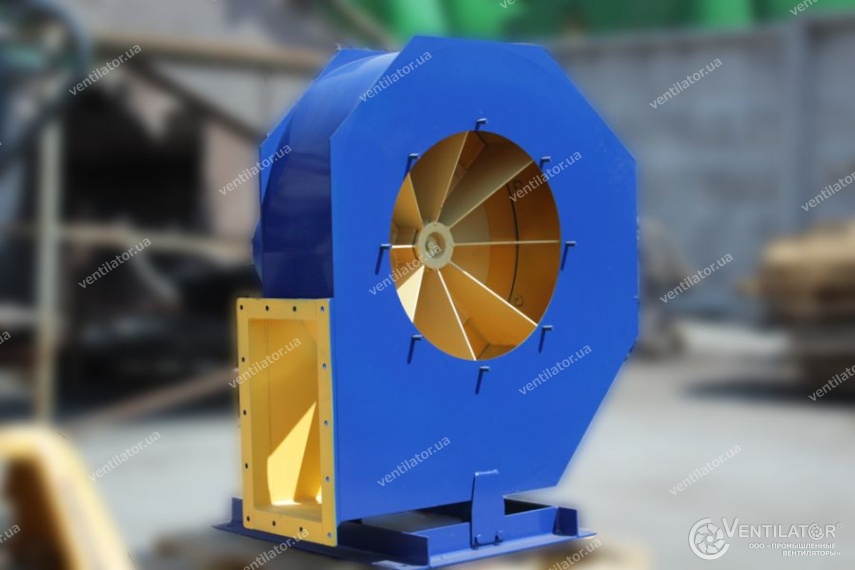

ВЦП 5-45 №5 с эл.двигателем АИР 90 L4 2,2 кВт 1500 об./мин
Цены на вентиляторы с рабочим колесом D = 1,05Dn, D = 1,1 Dn, уточнять у менеджера
Габаритные размеры
Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦП 5-45
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
