| Количество оборотов рабочего колеса, об./мин | 2030 |
|---|---|
| D/Dн | 1 |
| Производительность ηmax | 5110 |
| Давление ηmax | 1786 |
| Исполнение | Схема №5.1, Схема №5.2 |
| Рабочая точка вентилятора: Производительность, м³/ч | 2110-9050 |
| Скорость вращения, об./мин | 1500 |
| Рабочая точка вентилятора: Давление, Па | 1928-1142 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Предел загрязненности, мг/м³ | 300000 |
| Двигатель кВт / об./мин | 7.5/1500 |
| Материал | Углеродистая сталь |
| Масса вентилятора с эл. двигателем, кг | 250 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Модель | ВЦП 6-45 №5 |

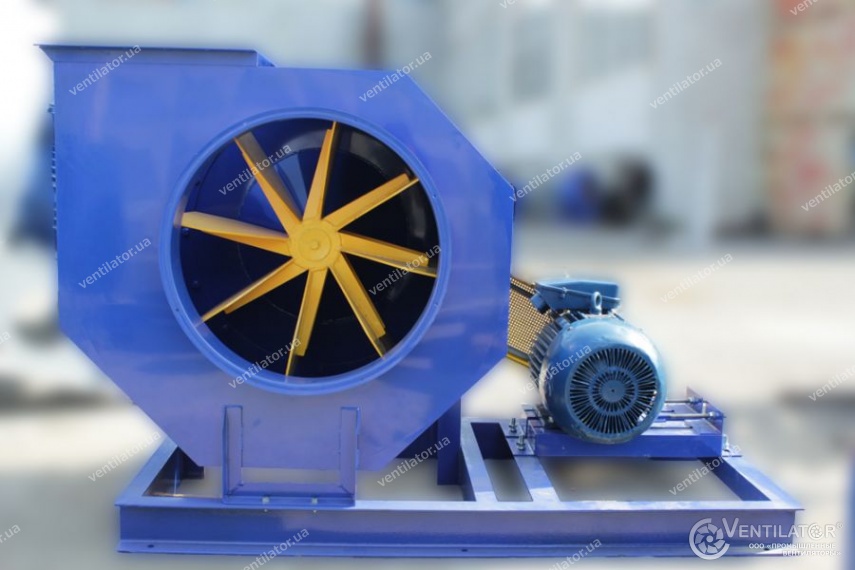

ВЦП 6-45 №5 с эл.двигателем АИР 132 S4 7,5 кВт 1500 об./мин
Габаритные размеры
Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВЦП 5-45
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
