| Исполнение | Схема №1, Схема №3, Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 1 |
| Скорость вращения, об./мин | 3000 |
| Количество оборотов рабочего колеса, об./мин | 2930 |
| Производительность ηmax | 970 |
| Рабочая точка вентилятора: Производительность, м³/ч | 500-550 |
| Давление ηmax | 150 |
| Рабочая точка вентилятора: Давление, Па | 150, 0-118, 7 |
| Масса вентилятора с эл. двигателем, кг | 21 |
| Предел загрязненности, мг/м³ | 100 |
| Модель | ВД №2,7 |
| Макс. температура перемещаемого воздуха, °С | 80 |
| Двигатель кВт / об./мин | 1.5/3000 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
ВД №2,7 с эл.двигателем АИР 80 А2 1,5 кВт 3000 об./мин

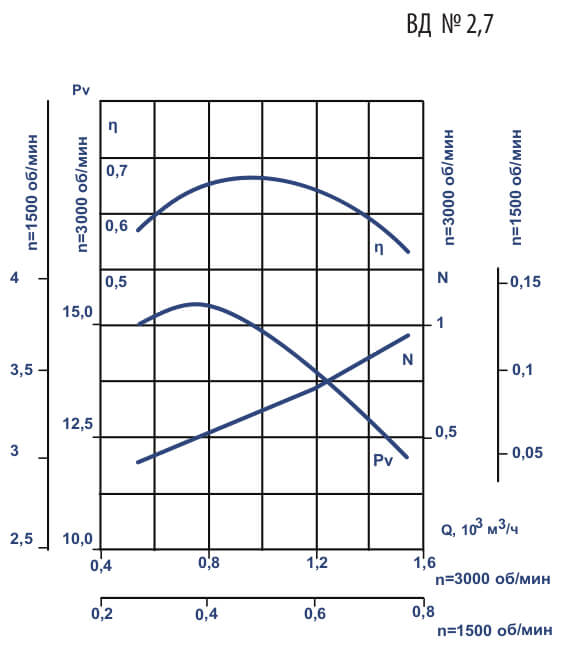

Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВД
при температуре t= 30° С
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
ΔθHA - угол установки поворотных лопаток направляющего аппарата
