| Материал | Углеродистая сталь |
|---|---|
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| D/Dн | 1 |
| Тип электродвигателя | ДАЗО |
| Масса вентилятора с эл. двигателем, кг | 7060 |
| Двигатель кВт / об./мин | NULL/NULL |
| Исполнение | Схема №1, Схема №3 |
| Модель | ВДН-22 |

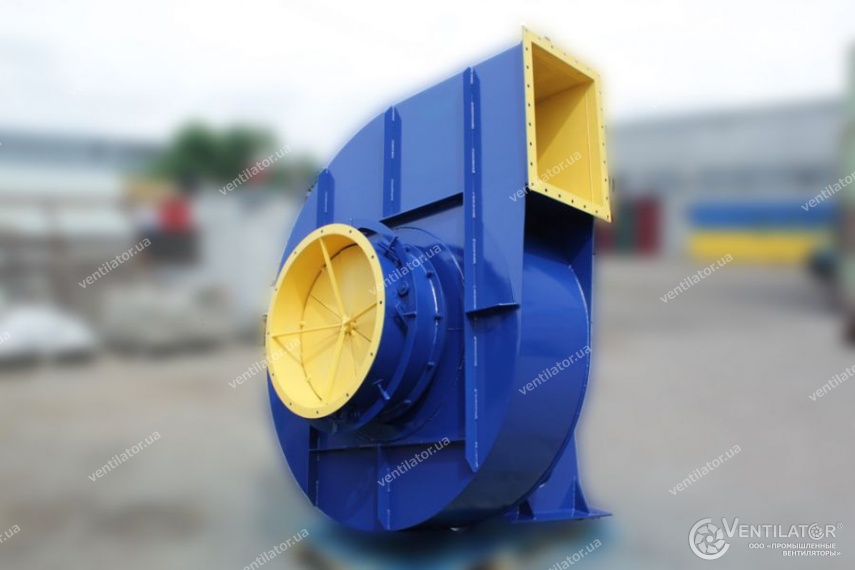

ВДН-22
Габаритные размеры
С4, С5, С6 – размеры уточняются при выборе электродвигателя
| Модель | Габаритные размеры, мм | ||||||
| h | H | H1 | B | I | Lmax | A | |
| ВДН-22 | 630 | 1650 | 4110 | 5100 | 1250 | 3721 | 1865 |
| Модель | Присоединительные размеры, мм | |||||||||||||
| A1 | A2 | a1 | a2 | t1 | t2 | N | N1 | n1 | n2 | K | K1 | D | D1 | |
| ВДН-22 | 2112 | 1450 | 1980 | 1320 | 302 | 290 | 24 | 24 | 7 | 5 | 19 | 19 | 2020 | 2119 |
| Модель | Крепёжные размеры, мм | |||||||||
| N2 | K2 | C | C1 | C2 | C3 | C7 | L1 | L2 | ||
| ВДН-22 | 8 | 28 | 920 | 920 | 649 | 920 | 105 | 2450 | 1850 | |
