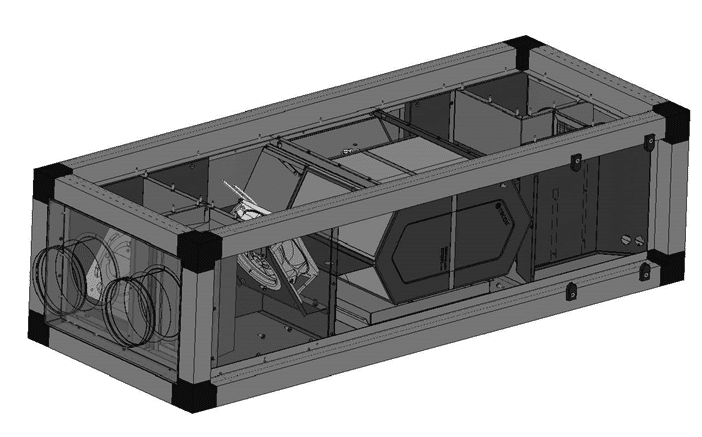

Підвісні установки

ВЕНТИЛЯТОР

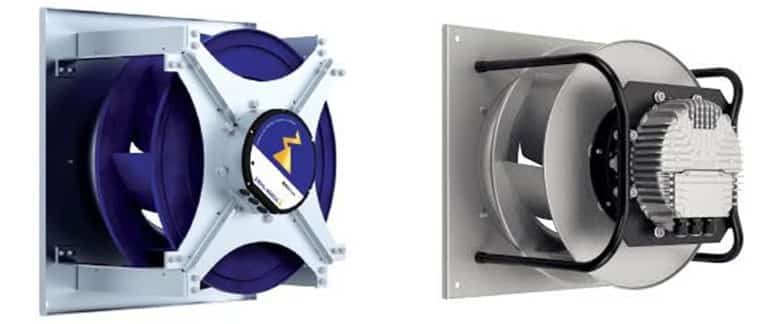

В установках використані відцентові вентилятори з двигунами  на валу (ЕС вентилятори). Усі вентилятори виробництва компанії ZIEHL-ABEGG (Німеччина) та EBM PAPST (Німеччина).

EC-технологія – це інтелектуальна технологія, яка використовує інтегральну електронну систему керування, що дозволяє досягати того, що двигун завжди працює з оптимальним навантаженням. У порівнянні з AC двигунами ефективність використання енергії в EC-двигунах набагато вища. Перевага EC-вентиляторів – у низькому енергоспоживання та простоті управління.

ПЕРЕВАГИ:

• Високий ККД (93 %), економія електроенергії забезпечує зниження експлуатаційних витрат (зниження витрат на електроенергію від 30 % за рахунок оптимізації режиму роботи вентилятора відповідно до необхідних параметрів).
• Низький рівень шуму при порівняно високій потужності (нижче, ніж у традиційних вентиляторів на 20÷30 дБ(А)).
• Можливість плавного та точного регулювання, можливість програмування, регулювання продуктивності вентилятора в залежності від рівня температури, тиску, ступеня задимленості.
• Захист двигуна від механічних впливів та електричних навантажень (діапазон допустимих напруг живлення 200-277 В та 380-480 В ±15 %).
• Не потребує обслуговування.
• Має тривалий термін служби (понад 60 000 годин, тобто 6-8 років безперервної роботи).

УТИЛІЗАТОР

В установках застосовуються високоефективний протиточний пластинчастий рекуператор. У якості матеріала для пластин використовується корозійностійкій легований сплав алюмінія або полістірол, який можливо застосовувати при низьких температурах і який відновлює свою геометрію у випадку обмерзання.

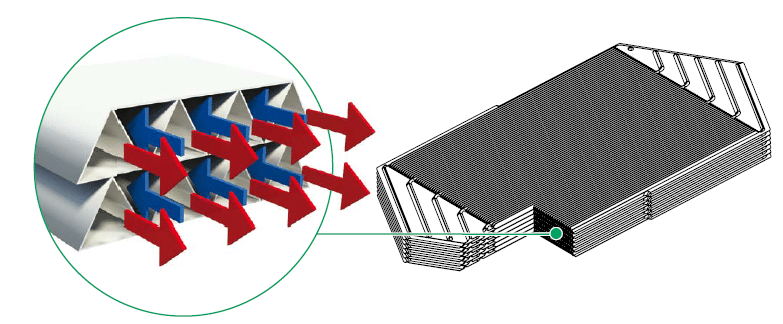

Потоки припливного свіжого повітря і витяжного відпрацьованого повністю розділені і направлені зустрічно уздовж тонких паралельно розташованих алюмінієвих/полістіролових пластин. Переніс вологи та запахів із одного потоку в інший виключен.

Ефективність протиточного утилізатора може складати до 85..90% (в залежності від температурно-вологістних характеристик припливного та витяжного повітря).

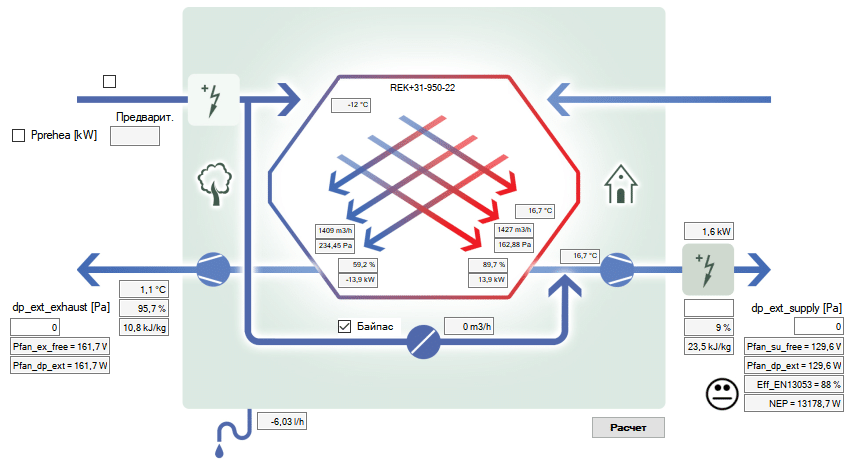

Нижче наведен приклад розрахунку протиточного утилізатор, де можна побачити що, орієнтовно, до температур зовнішнього повітря -10..-12 ⁰С він не обмерзає і при цьому має ККД 88 % (підігрів зовнішнього повітря від -12 ⁰С до +16,7 ⁰С.

Модуль протиточного утилізатора комплектується дренажним піддоном из нержавіючої сталі.

При конденсації  з’являється ризик обмерзання утилізатора. Для запобігання цього установка оснащена байпасом з повітряним клапаном та приводом. Також цей байпас дозволяє також використовувати його для режиму фрікулінгу – охолодження внутрішнього повітря за рахунок більш холоднішого зовнішнього. Це дуже зручно для приміщень де є багато внутрішніх теплонадходженнь – кафе, ресторани, конференц-холи….

ЕЛЕКТРОКАЛОРИФЕР

Електричний нагрівач складається з нагрівального елемента із термостійкого сплаву Cr-Ni-Fe, закріпленого на рамці із сталі з покриттям алюцинк (AlZn), Нагрівач оснащений двома захистами по перегріву.

Регулювання потужності ТЕНів можливе як ВКЛ/ВИКЛ, так і плавне симісторне.

ТЕПЛООБМІННИКИ

Водяний нагрівач/охолоджувач

Застосовуються теплообмінники з мідними трубками та алюмінієвим оребренням. Для запобігання електрохімічній корозії всі колектори теплообмінників виготовлені із міді. Максимальна температура теплоносія 100 ⁰С. Максимальний робочий тиск 1,6 МПа.

Додатково охолоджувач укомплектований краплеуловлювачем та дренажним піддоном з нержавіючої сталі.

Теплообмінники мають штуцери для дренажу та продувки.

Фреоновий нагрівач/охолоджувач

Застосовуються теплообмінники з мідними трубками та алюмінієвим оребренням. Максимальний робочий тиск 4,2 МПа.

Додатково теплообмінник укомплектований краплеуловлювачем та дренажним піддоном з нержавіючої сталі.

Фреонові теплообмінники знаходяться під надлишковим тиском (азот).

ФІЛЬТР

Стандартно встановлюються кишенькові/панельні фільтри класу EU4, виготовлені із  негорючої вологостійкої синтетичної тканини. Рекомендований кінцевий перепад тиску – 200…250 Па.

Установки можуть бути укомплектовані додатковою фільтрацією повітря класу F7 та F9, які представляють собою окремі секції або фільтр-бокси.

ШУМОГЛУШНИКИ

Всі установки можуть бути укомплектовані канальними шумоглушниками які зможуть забезпечити більш ретельні вимогу до шумових показників у приміщеннях які обслуговують ці установки.

СИСТЕМА АВТОМАТИКИ

Блок автоматики розташований безпосередньо на вентиляційній установці та укомплектований виносним пультом керування,  на дисплеї якого відображаються усі технологічні параметри. Пульт керування підключається до блоку автоматики кабелем довжиною до 100 м. Це дозволяє встановлювати пульт у приміщенні , яке обслуговує інженерна система.

Увімкнення/вимкнення  вентиляційної установки може відбуватись як з пульта керування так і по заздалегідь заданому розкладу. Вимкнення установки також відбувається при спрацюванні пожежної сигналізації.

Задача автоматики – підтримка на заданому рівні температури витяжного повітря. При цьому температура припливного повітря обмежується по мінімальній та максимальній величині. Також можливо переключення режиму роботи установки по підтримці температури припливного повітря.

Робота утилізатора тепла контролюється шляхом встановлення термостата обмерзання по витяжному повітрю. У випадку спрацювання термостату відбувається процедура відтайки шляхом відкриття байпасного клапану.

У вентиляційних установках передбачено плавне регулювання швидкості вентиляторів. Швидкість припливного та витяжного вентиляторів змінюється синхронно. Передбачений режим керування швидкістю, при якому швидкість знижується при досягненні заданої температури у витяжному каналі.

Система автоматики в стандартному виконанні дозволяє її підключення до системи диспетчеризації по протоколу MODBUS. Паспорт на систему автоматики містить перелік змінних необхідних для організації цього під’єднання.

СИСТЕМА ДИСПЕТЧЕРИЗАЦІЇ

Диспетчеризація не входить в комплект поставки базової версії установки. При необхідності віддаленого контролю, управління, моніторингу параметрів установки, Замовнику пропонується опціональный комплект. За допомогою додаткового, опціонального, комплекту можливо створити єдину SCADA систему об’єкту разом з іншим обладнанням, або індивідуальну SCADA систему для управлніння і моніторингу певної установки.

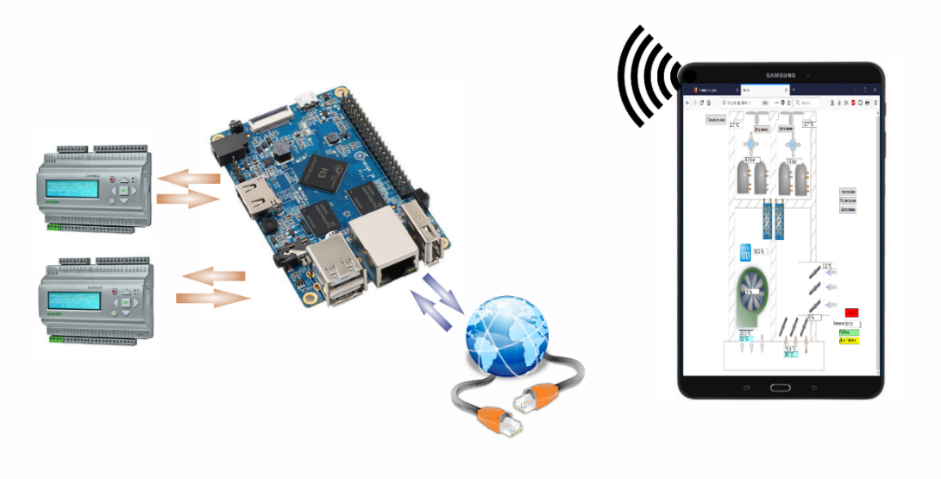

Нижче наведена структурна схема WEB – орієнтованої  диспетчеризації.

За допомогою спеціального апаратно-програмного забезпечення можливий віддалений контроль, управління, моніторинг параметрів установки за допомогою браузера комп’ютера або мобільних пристроїв (телефон, планшет). Також, можна організувати повноцінне місце оператора с встановленим спеціалізованим ПЗ.

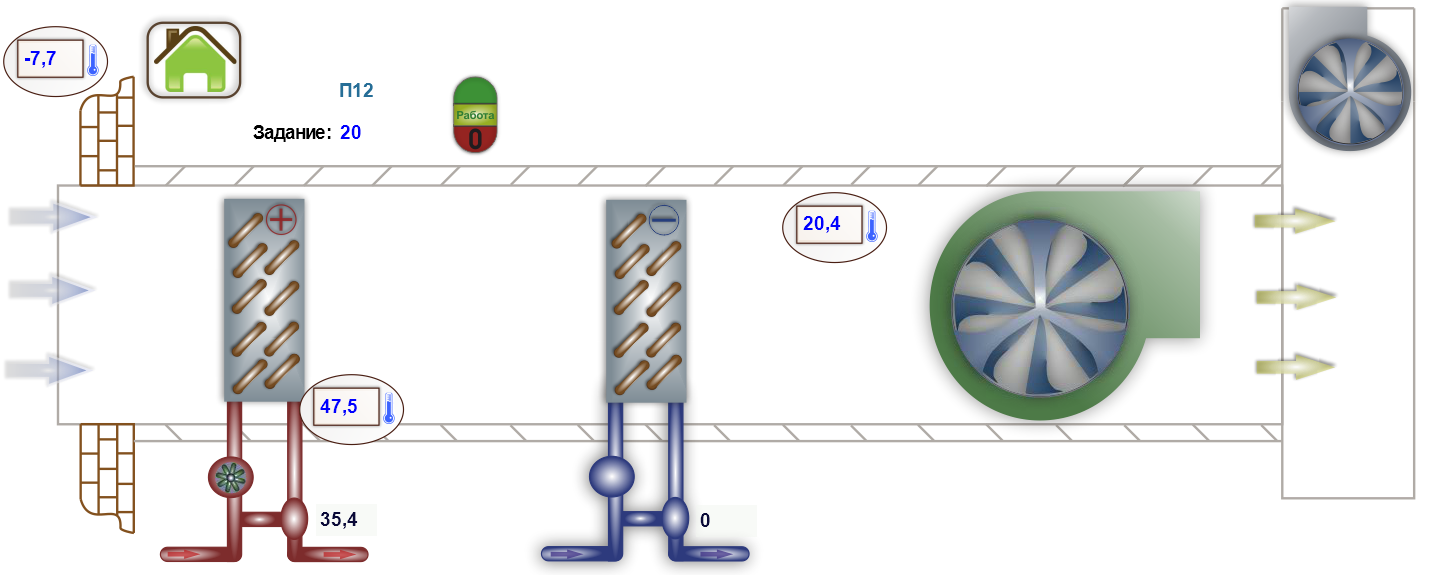

Нижче наведено приклад мнемосхеми установки в системі диспетчеризації.
