| Матеріал виконання | Вуглецева сталь |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 427-316 |
| Робоча точка вентилятора: Продуктивність, м³/год | 10640-16470 |
| Межа забрудненості, мг/м³ | 100 |
| Маса вентилятора з ел. двигуном, кг | 288,5 |
| Модель | ВКР №8 |
| Двигун кВт / об. / Хв | 3/750 |
| Кількість обертів робочого колеса, об./хв | 700 |
ВКР №8 з ел.двигуном АІР 112 MB8 3 кВт 750 об./хв
Габаритні розміри
| Модель | Габаритные размеры, мм | ||||||
| D | D1 | D2 | D3 | H | n | d | |
| ВКР №8 с эл.двигателем АИР 112 MB8 3 кВт 750 об./мин | 1072 | 1120 | 1220 | 830 | 1220 | 12 | 16 |
Аеродинамічні характеристики

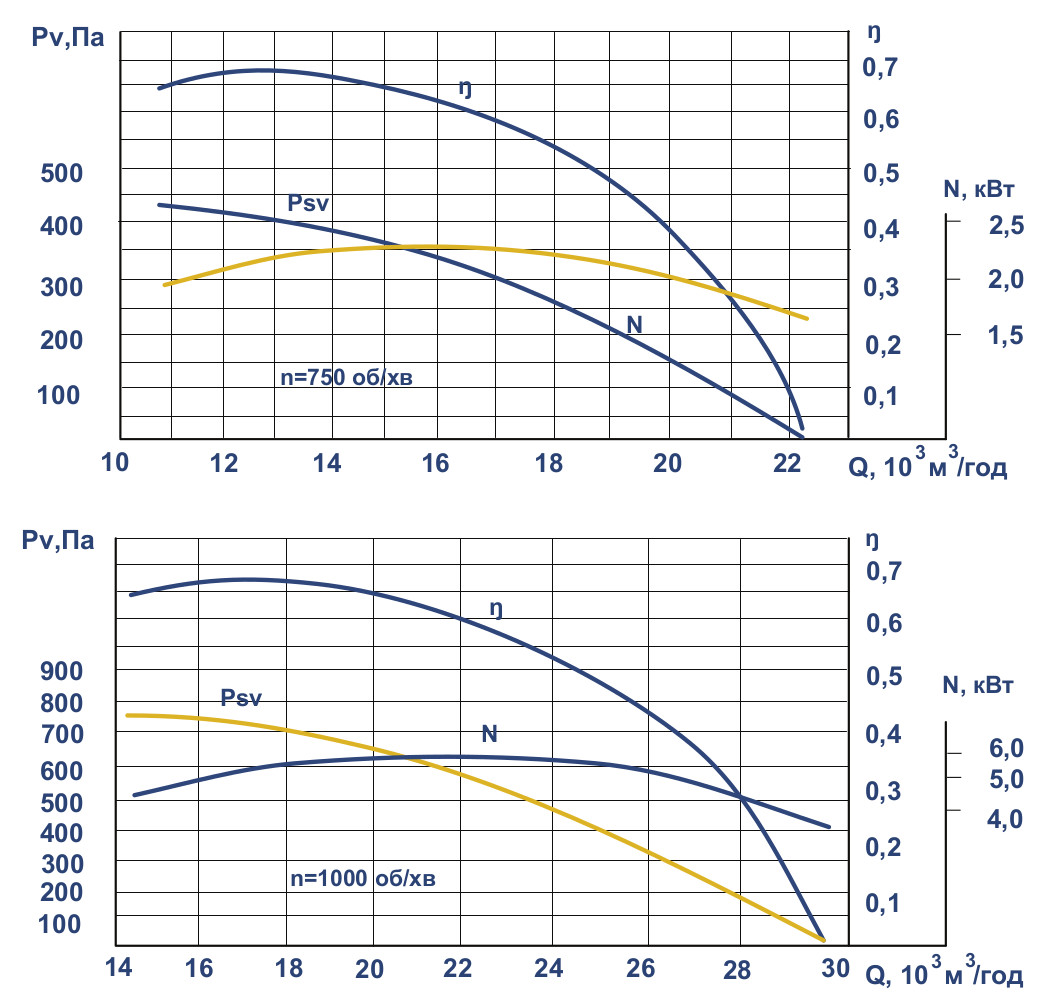

Аеродинамічні характеристики вентилятора ВКР № 8
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - установча потужність, кВт
