| Виконання | Схема №5.1, Схема №5.2 |
|---|---|
| D/Dн | 1 |
| Швидкість обертання, об./хв | 1500 |
| Кількість обертів робочого колеса, об./хв | 1400, 1600 |
| Продуктивність ηmax | 5470, 6260 |
| Робоча точка вентилятора: Продуктивність, м³/год | 1800-9260, 2060-8200 |
| Тиск ηmax | 4419, 5797 |
| Робоча точка вентилятора: Тиск, Па | 3819-3787, 500-5520 |
| Маса вентилятора з ел. двигуном, кг | 585, 589 |
| Межа забрудненості, мг/м³ | 150 |
| Модель | ВВД №9 |
| Макс. температура переміщуваного повітря, °С | 40 |
| Двигун кВт / об. / Хв | 18.5/1500 |
| Кут повороту вентилятора | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Матеріал виконання | Вуглецева сталь |
ВВД (ВР 154-21) №9 з ел.двигуном АІР 160 M4 18,5 кВт 1500 об./хв

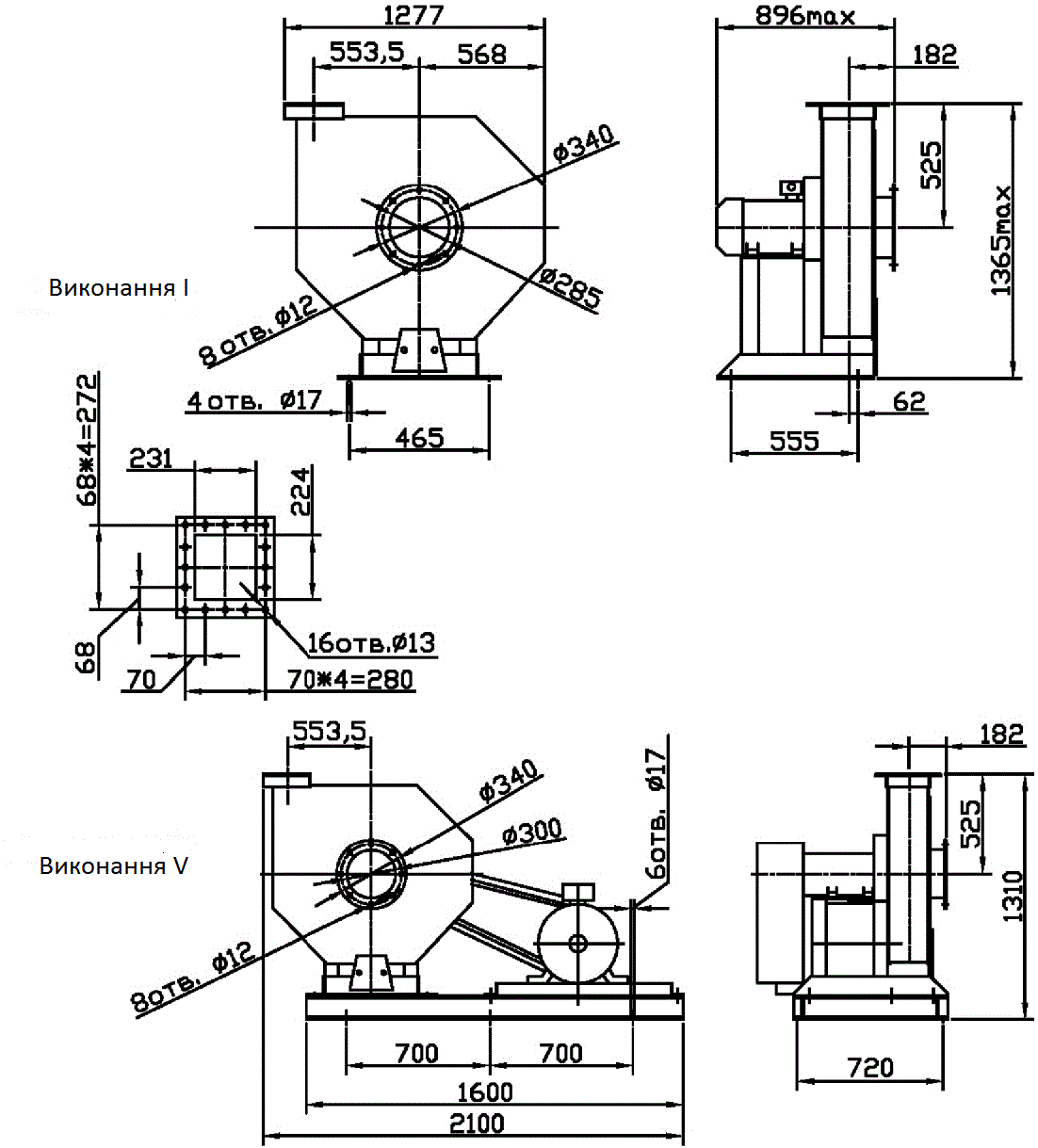

Габаритні розміри

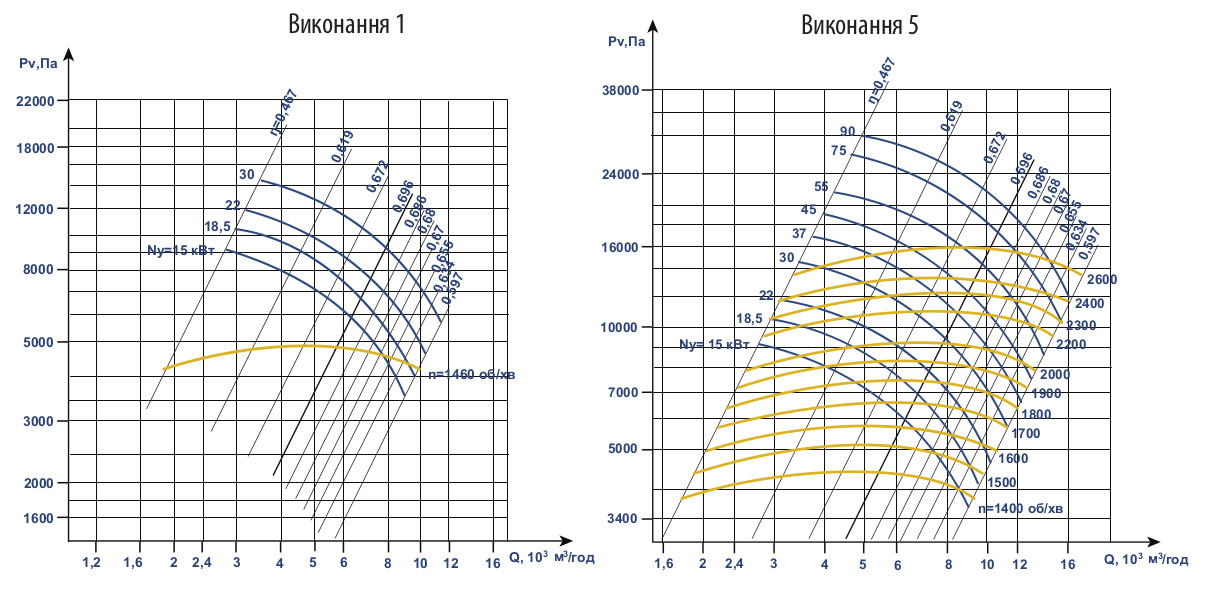

Аеродинамічні характеристики
Аеродинамічні характеристики вентилятора ВВД, D=Dn
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
