| Fan's operating point: Pressure, Pa | 820-2380 |
|---|---|
| Material | Carbon steel |
| Ventilator angle of rotation | L 0, L 135, L 180, L 270, L 315, L 45, L 90, R 0, R 135, R 180, R 270, R 315, R 45, R 90 |
| D/Dn | 1 |
| Fan's operating point: Airflow m³/h | 6200-30100 |
| Pollution limits, mg/m³ | 100 |
| Engine KW / RPM | 22/1000 |
| Design | Schema №1, Schema №3 |
| Motor type | АДТ, АИР |

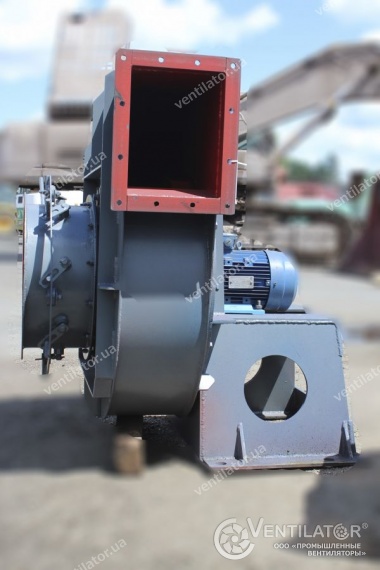

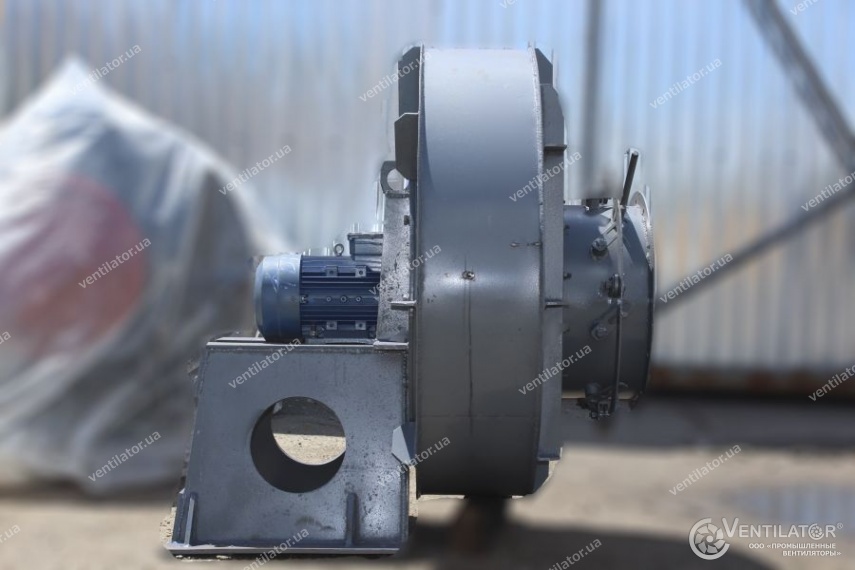

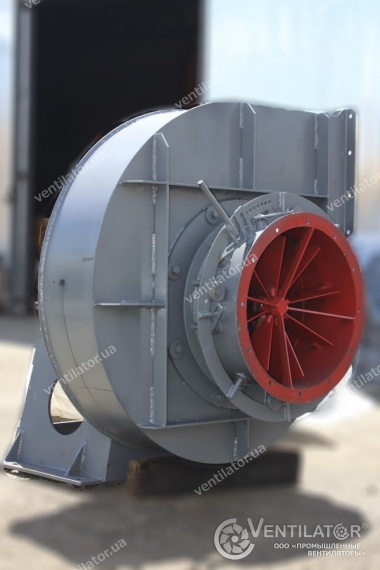

| Model | ДН №11,2 |
ДН №11,2 с эл.двигателем АИР 200 M6 22 кВт 1000 об./мин
Dimensions
Модель дымососа | Установочные и присоединительные размеры, мм | ||||||||||||||||||||||
| h | H | H1 | B | l | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C | C1 | C2 | N | n | n1 | n2 | d | |
| ДН №11,2 с эл.двигателем АИР 200 M6 22 кВт 1000 об./мин | 465 | 1682 | 785 | 1842 | 575 | 2880 | 728 | 660 | 702 | 560 | 420 | 620 | 480 | 77,5 | 80 | 396 | 810 | 810 | 16 | 28 | 8 | 6 | 27 |
