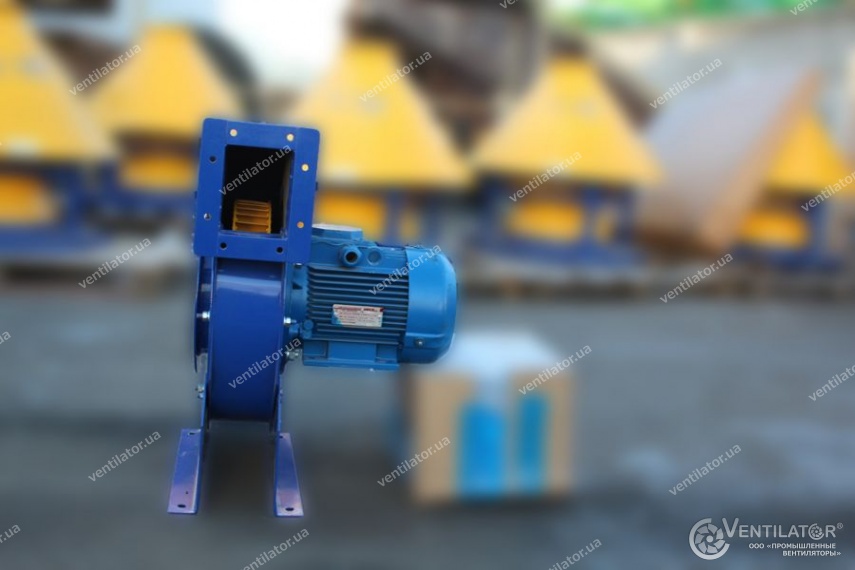

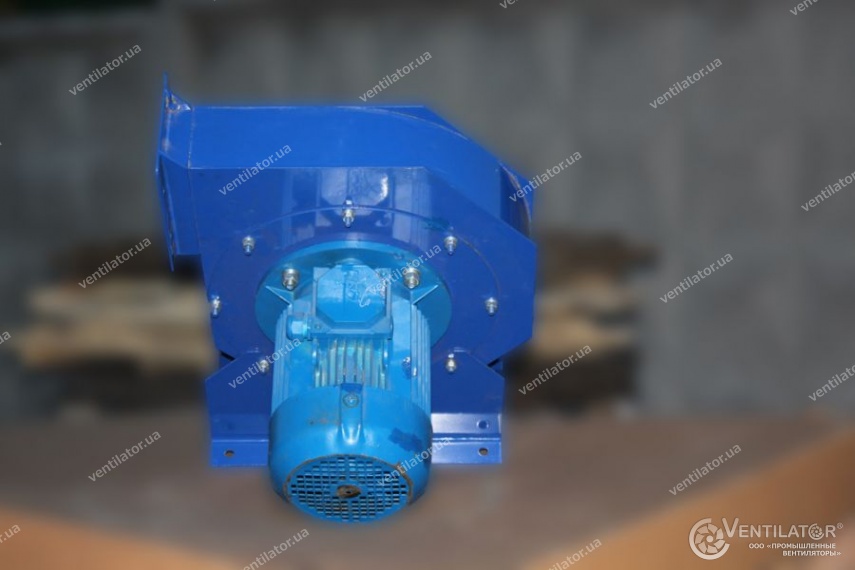

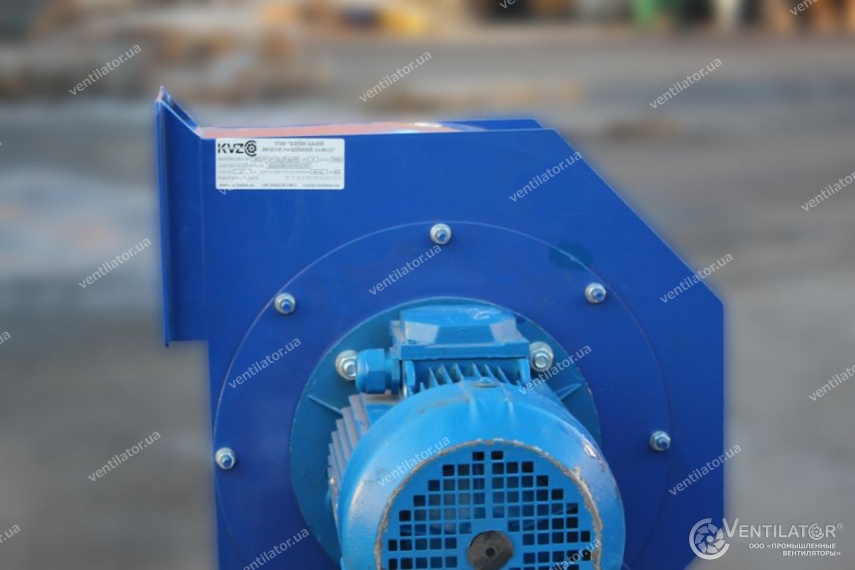

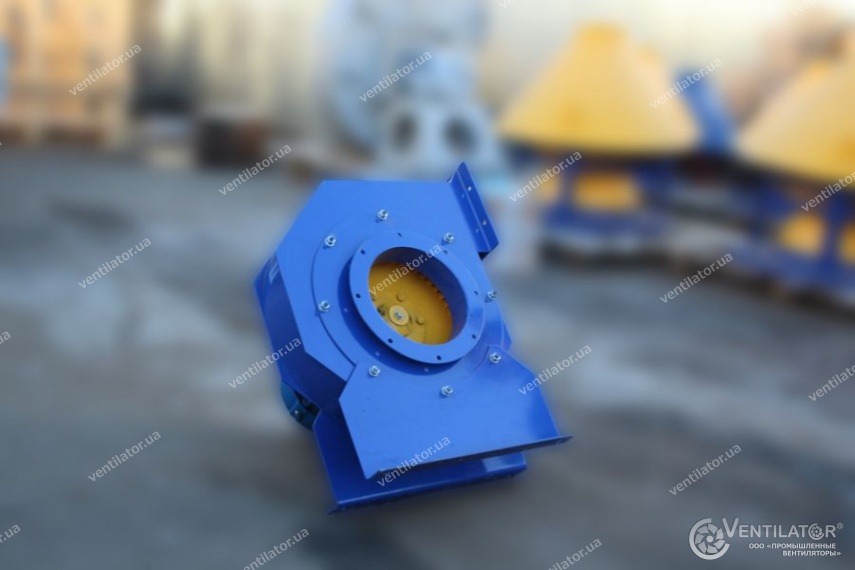

ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин
ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин
ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин
ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин

ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин

Центробежный вентилятор среднего давления

ID 8572  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›

Центробежный вентилятор среднего давления

ID 8572  Есть в наличии
Исполнение Схема №1
Предел загрязненности, мг/м³ 100
Модель ВЦ 10-28 (ВР 200-28) №2,5
Двигатель кВт / об./мин 0.12/1500
Рабочая точка вентилятора: Производительность, м³/ч 250-560
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
D/Dн 1
Рабочая точка вентилятора: Давление, Па 353-393
Материал Углеродистая сталь
Производительность ηmax 391
Давление ηmax 390
Количество оборотов рабочего колеса, об./мин 1350

Габаритные размеры

Габаритные размеры

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 10-28 (ВР 200-28) №2,5 с эл.двигателем АИР 56 A4 0,12 кВт 1500 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 10-28, Исполнение 1, D=Dn
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамики

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление
η - коэффициент полезного действия (КПД)
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
n - количество оборотов на рабочем колесе, об/мин
