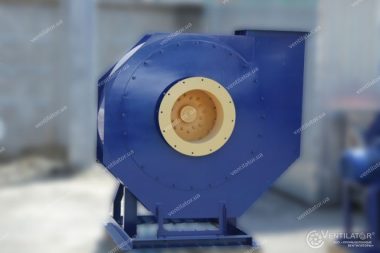

ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин
ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин

ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин

ID 37501  Есть в наличии
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
Выбрать другой ›
ID 37501  Есть в наличии
Двигатель кВт / об./мин 15.0/1500
Направление вращения и угол поворота Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Материал Углеродистая сталь
Модель ВЦ 6-28 (ВР 120-28) №9
Макс. температура перемещаемого воздуха, °С
Исполнение Схема №1
D/Dн 0.9, 0.95, 1
Предел загрязненности, мг/м³ 100
Масса вентилятора с эл. двигателем, кг 420,0, 422,0, 424,0
Рабочая точка вентилятора: Давление, Па 2948-1066, 3255-2720, 3487-3490
Давление ηmax 2885, 3320, 3772
Производительность ηmax 7280, 7520, 6530
Количество оборотов рабочего колеса, об./мин 1460, 1465
Скорость вращения, об./мин 1500
Рабочая точка вентилятора: Производительность, м³/ч 1500-14790, 1710-11970, 1750-9900

Габаритные размеры

Габаритные размеры промышленного вентилятора ВЦ 6-28 (ВР 120-28) №9

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ВЦ 6-28 (ВР 120-28) №9 с эл.двигателем АИР 160 S4 15 кВт 1500 об./мин”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Аэродинамические характеристики

Аэродинамические характеристики вентилятора ВЦ 6-28
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.

Аэродинамические характеристики ВЦ 6-28 (ВР 120-28) №9

Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
