| Номинальный диаметр, мм | 1600 |
|---|---|
| Скорость вращения, об./мин | 750 |
| Производительность ηmax | 38000 |
| Рабочая точка вентилятора: Производительность, м³/ч | 20000-55000 |
| Давление ηmax | 500 |
| Рабочая точка вентилятора: Давление, Па | 200-800 |
| Предел загрязненности, мг/м³ | 10 |
| Модель | ВОМ №16 |
| Макс. температура перемещаемого воздуха, °С | 45 |
| Двигатель кВт / об./мин | 75/750 |
| Направление вращения и угол поворота | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Материал | Углеродистая сталь |
ВОМ №16 с эл.двигателем АИР 280 М8 75 кВт 750 об./мин

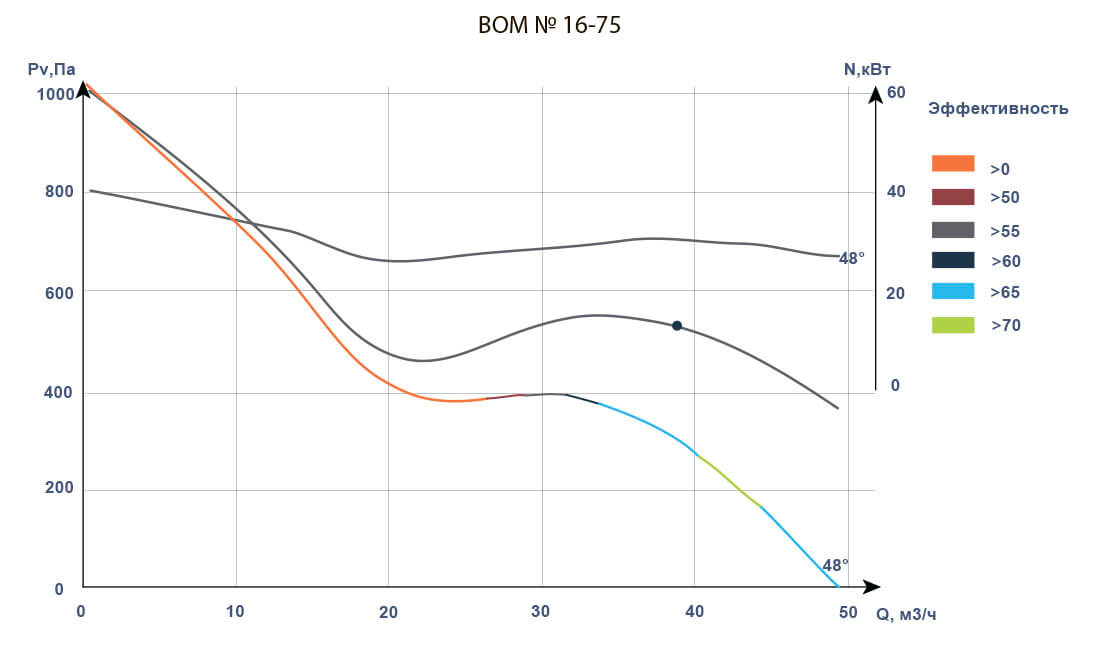

Аэродинамические характеристики
Аэродинамические характеристики вентилятора ВОМ
при температуре перемещаемой среды 20° С и барометрическом давлении 760 мм рт. ст.
Q - производительность по воздуху, тыс.м3/ч
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
n - частота вращения рабочего колеса, об/мин
N - потребляемая мощность двигателя, кВт
U - окружная скорость колеса, м/с
