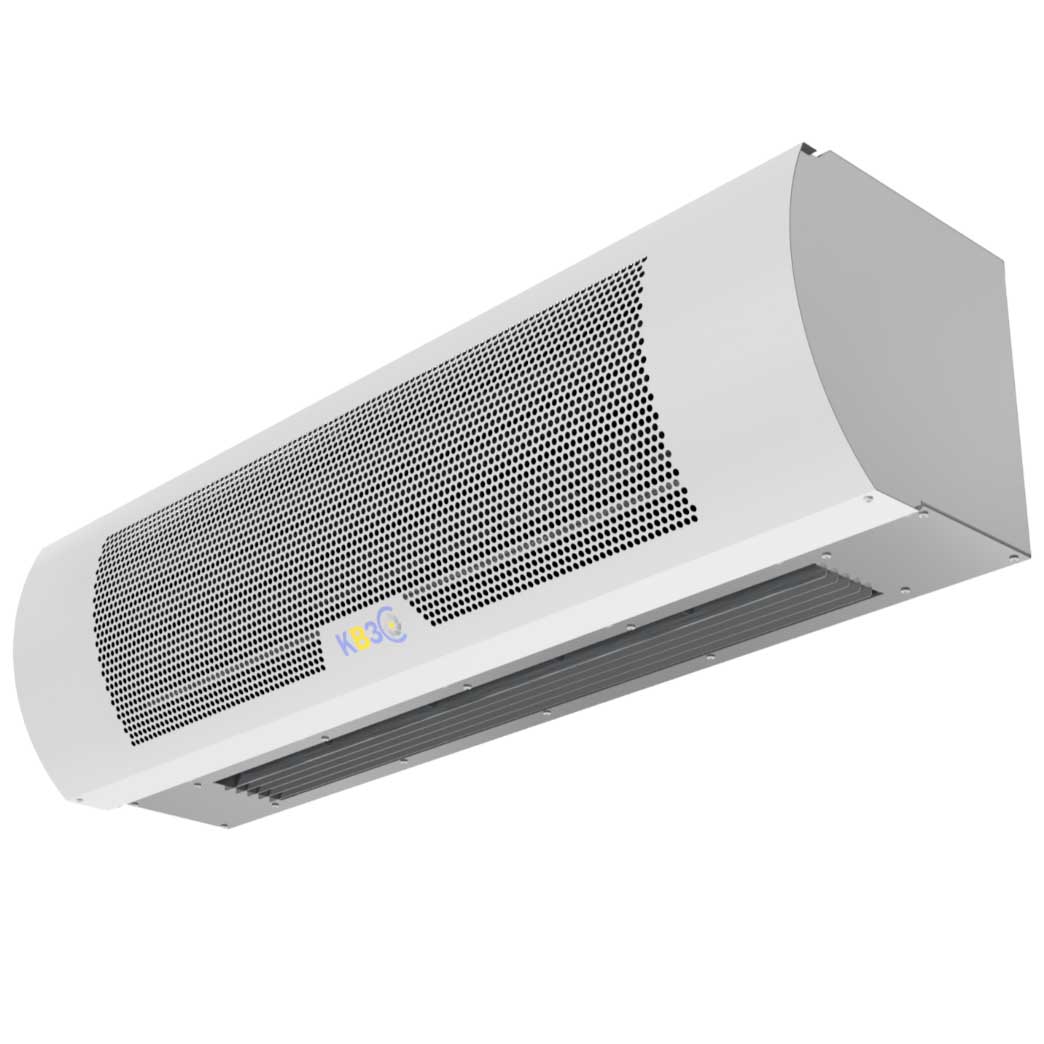

Теплові завіси

Теплові завіси
Електричні теплові завіси ТЗЕ призначені для ефективного створення повітряного бар’єру, що запобігає проникненню холодного зовнішнього повітря у внутрішні приміщення через відкриті проходи, ворота, двері або інші великі отвори. Вони утворюють потужний повітряний потік, який розділяє два середовища — зовнішнє і внутрішнє — на основі принципу теплового потоку, що забезпечує термобар’єр, зберігаючи теплоту всередині будівлі та запобігаючи зниженню температури в приміщенні.
Модель Макс. потужність нагріву, кВт Витрати повітря, м³/год Параметри живильної мережі, В/Гц Роздрібні ціни в ГРН
Довжина завіси 1.0 м (макс. висота дверного отвору – 3,5 м.)
Електричне нагрівання
ТЗЕ-0601035 */3/6 2300 220/50 18429
ТЗЕ-0901035 */6/9 2300 220/50 19943
ТЗЕ-1201035 */6/12 2300 220/50 21453
ТЗЕ-0611035 */3/6 2300 380/50 18429
ТЗЕ-0911035 */6/9 2300 380/50 19943
ТЗЕ-1211035 */6/12 2300 380/50 21453
Довжина завіси 1.5 м (макс. висота дверного отвору – 3,5 м.)
Електричне нагрівання
ТЗЕ-0801535 */4/8 3400 220/50 26109
ТЗЕ-1201535 */8/12 3400 220/50 28350
ТЗЕ-0811535 */4/8 3400 380/50 26109
ТЗЕ-1211535 */8/12 3400 380/50 28350
ТЗЕ-1611535 */8/16 3400 380/50 31313
Довжина завіси 2.0 м (макс. висота дверного отвору – 3,5 м.)
Електричне нагрівання
ТЗЕ-1202035 */6/12 4500 220/50 31643
ТЗЕ-1212035 */6/12 4500 380/50 31643
ТЗЕ-1812035 */12/18 4500 380/50 35720
ТЗЕ-2412035 */12/24 4500 380/50 38742
Теплові завіси

1. ПРИЗНАЧЕННЯ

Теплові завіси ТЗЕ використовуються для захисту проходів висотою від 3 до 5 метрів від впливу зовнішніх кліматичних умов. Вони ефективно виконують свою функцію завдяки двом основним механізмам: по-перше, змішуванню холодного повітря із гарячим потоком від завіси, що знижує теплові втрати, і, по-друге, завдяки створенню повітряного струменя, який блокує безпосереднє проникнення зовнішнього повітря в середовище всередині будівлі.Рекомендовані для використання на об’єктах з великою інтенсивністю проходу людей (тамбури, вестибюлі, складські, промислові приміщення тощо).

Конструкція теплових завіс дозволяє їхнє встановлення як горизонтально, так і вертикально в залежності від особливостей об’єкта.

2. КЛАСИФІКАТОР

Класификатор тепловых завес

*Примітка:Ефективна довжина потоку повітря може бути використана для оцінки допустимої висоти або ширини встановлення завіси. Відповідає параметрам лише для нормальних умов зовнішнього середовища (tн ≥ 0°C, вітер 1м/с) та збалансованій приточно-витяжній вентиляції. Будь-яке погіршення умов зменшить ефективну довжину повітряного потоку.

4. КОНСТРУКЦІЯ (основні компоненти)

Завіса виготовлена із оцинкованої сталі, покритої високоякісним полімерним покриттям. Всередині корпусу розташовані: робоче колесо, повітряні нагрівальні ТЕН-и (електронагрівачі), блок двигуна, ТЕН-резистори.

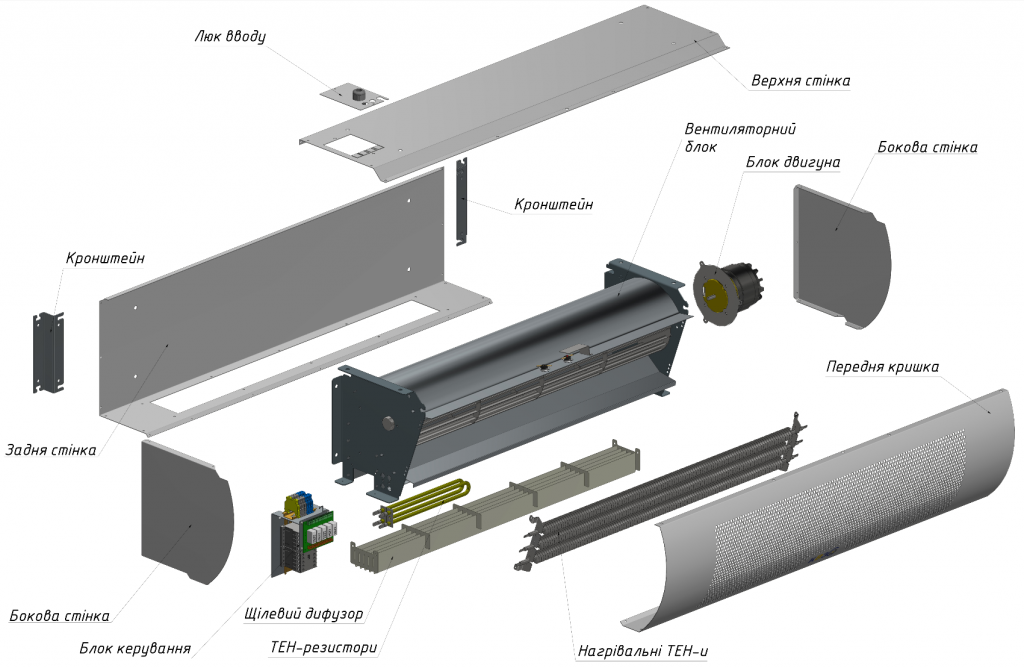

Тепловая завеса в разобраном виде

Завіси мають електричне джерело тепла, що дає можливість їх використання в безперервному або періодичному режимах. Вони мають високу ефективність і економічність, оскільки дозволяють значно зменшити теплові втрати при часто відкриваючих дверях та ворітних проходах.  Завіси не призначені для застосування в умовах підвищеної вологості або в приміщеннях, де в повітрі присутні краплі води або туман. Це важливо враховувати, оскільки в таких умовах є ризик корозії металевих елементів та зниження ефективності роботи пристроїв.

5. АЛГОРИТМ РОБОТИ

Пульт управління ПУ-01

Керування режимами роботи завіси здійснюється з механічного настінного пульта управління. Всередині є датчик температури навколишнього середовища. Ступінь захисту оболонки пульта дистанційного керування – IP30. Призначення клем панелі керування (ПУ-01).

Настінний пульт має механічне керування, яке включає в себе 3 перемикача та поворотний регулятор для вибору температури повітря:

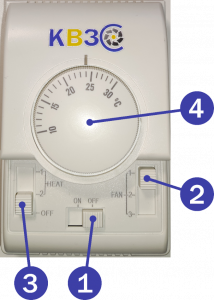

Пульт ПУ01

  1. Перемикач «ON/OFF» для вмикання/вимикання завіси;
  2. Перемикач «FAN» для вибору швидкості потоку, що має три положення по зростанню, відповідно «1», «2» та «3»;
  3. Перемикач «HEAT», що має 3 положення, відповідно «OFF» – обігрів повітря вимкнено, «2» – максимальний обігрів повітря та «1» – половина максимальної потужності нагріву;
  4. Механічний регулятор вибору потрібної температури зі шкалою.

Технічні характеристики ПУ-01

Тип Термостат
Діапазон регулювання температури, °C +10…+30
Напруга живлення, В 220
Струм, А 3
Вага 0,2
Габарити 130х85х40

Теплові завіси ТЗЕ – це надійне та економічно ефективне рішення для енергозбереження.
