| Виконання | Схема №1 двигун на валу, Схема №3 із промопорою, Схема №3 на корпусних підшипниках |
|---|---|
| D/Dн | 1 |
| Швидкість обертання, об./хв | 1000 |
| Продуктивність ηmax | 10950 |
| Робоча точка вентилятора: Продуктивність, м³/год | 2450-10950 |
| Тиск ηmax | 1645 |
| Робоча точка вентилятора: Тиск, Па | 1390-1645 |
| Маса вентилятора з ел. двигуном, кг | 457 |
| Межа забрудненості, мг/м³ | 2000 |
| Модель | Д №8 |
| Макс. температура переміщуваного повітря, °С | 200-250 |
| Двигун кВт / об. / Хв | 7.5/1000 |
| Кут повороту вентилятора | Л 0, Л 180, Л 270, Л 45, Л 90, Л 15, Л 60, Л 75, Л30, П 0, П 15, П 180, П 30, П 307, П 45, П 60, П 75, П 90 |
| Матеріал виконання | Вуглецева сталь |
Д №8 з ел.двигуном АІР 132 М6 7,5 кВт 1000 об./хв

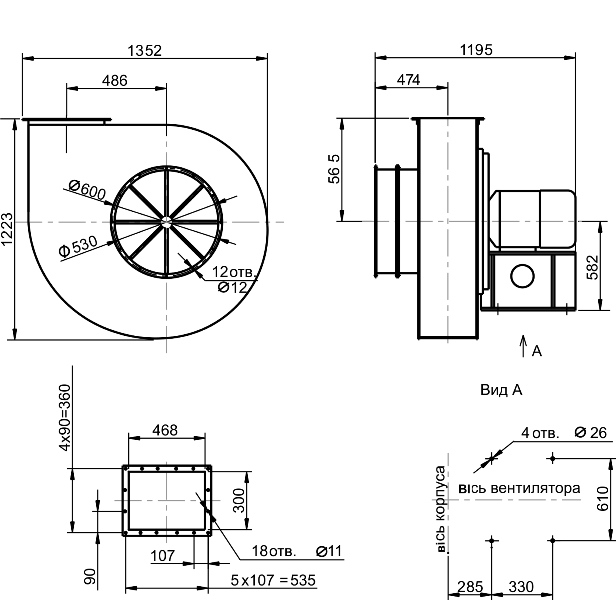

Габаритні розміри

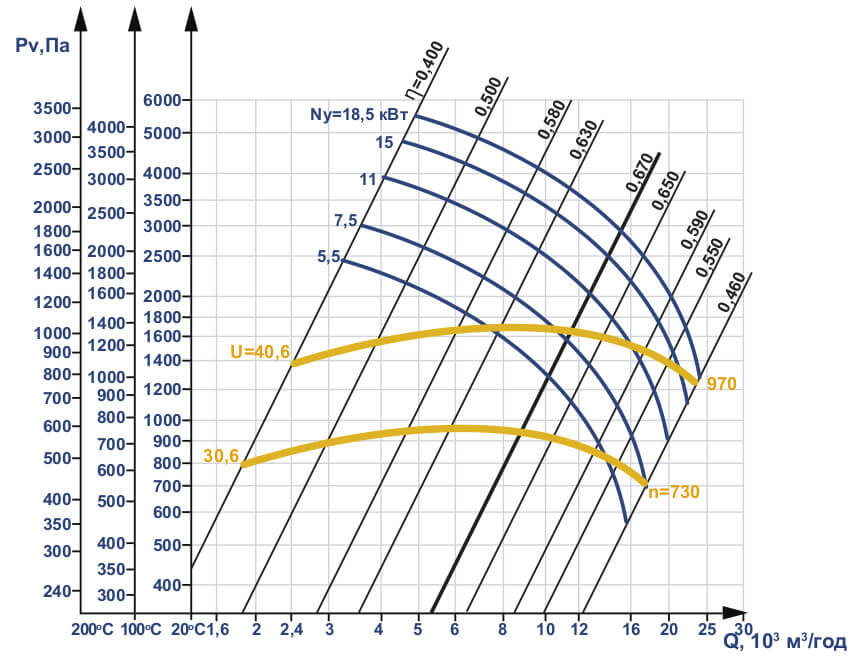

Аеродинамічні характеристики
Аеродинамічні характеристики димососів Д
при барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
