| Тиск ηmax | 1690 |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 1970-950 |
| Маса вентилятора з ел. двигуном, кг | 2780 |
| Робоча точка вентилятора: Продуктивність, м³/год | 13900-57740 |
| Продуктивність ηmax | 38160 |
| Швидкість обертання, об./хв | 750 |
| Межа забрудненості, мг/м³ | 2000 |
| Модель | ДН №15 |
| Виконання | Схема №3 |
| Кут повороту вентилятора | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Матеріал виконання | Вуглецева сталь |
| Макс. температура переміщуваного повітря, °С | 200-250 |
| Двигун кВт / об. / Хв | 55/750 |
| D/Dн | 1 |
ДН №15 з ел.двигуном АІР 280 S8 55 кВт 750 об./хв

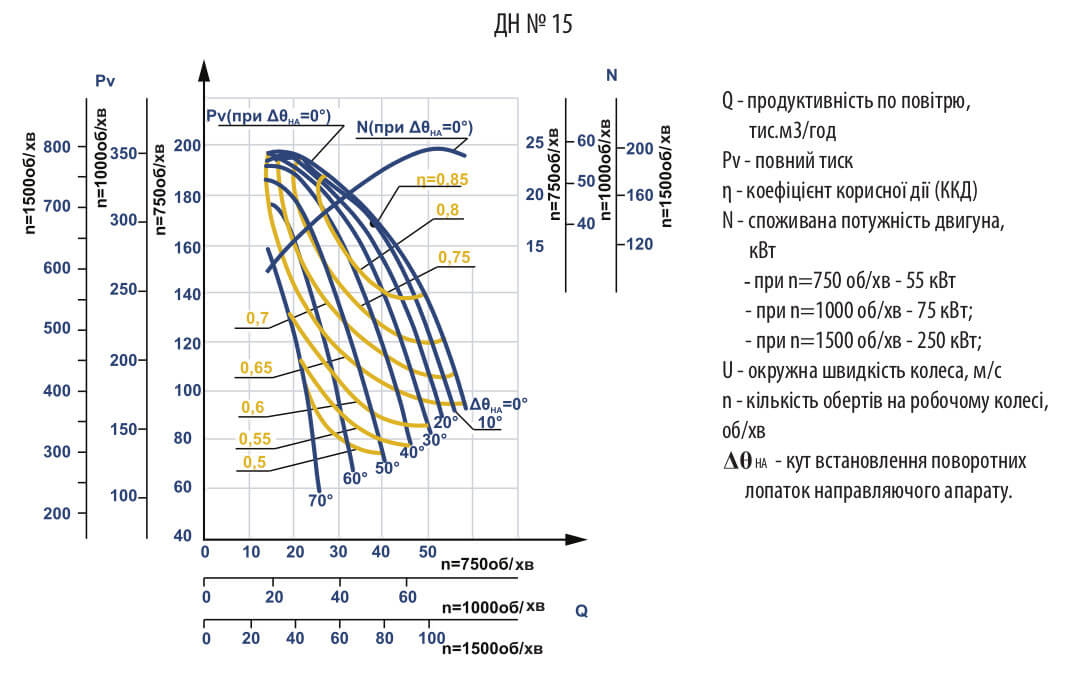

Аеродинамічні характеристики
Аеродинамічні характеристики димососів ДН
при барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
ΔθHA - кут установки поворотних лопаток направляючого апарату
