| Тиск ηmax | 3020 |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 3590-2030 |
| Маса вентилятора з ел. двигуном, кг | 13120 |
| Робоча точка вентилятора: Продуктивність, м³/год | 72600-279460 |
| Продуктивність ηmax | 191700 |
| Швидкість обертання, об./хв | 600 |
| Межа забрудненості, мг/м³ | 2000 |
| Модель | ДН №26 |
| Виконання | Схема №3 |
| Кут повороту вентилятора | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Матеріал виконання | Вуглецева сталь |
| Макс. температура переміщуваного повітря, °С | 200-250 |
| Двигун кВт / об. / Хв | 250/600 |
| D/Dн | 1 |
ДН №26 з ел.двигуном ДАЗО4-13-42-10У1 250 кВт 600 об./хв

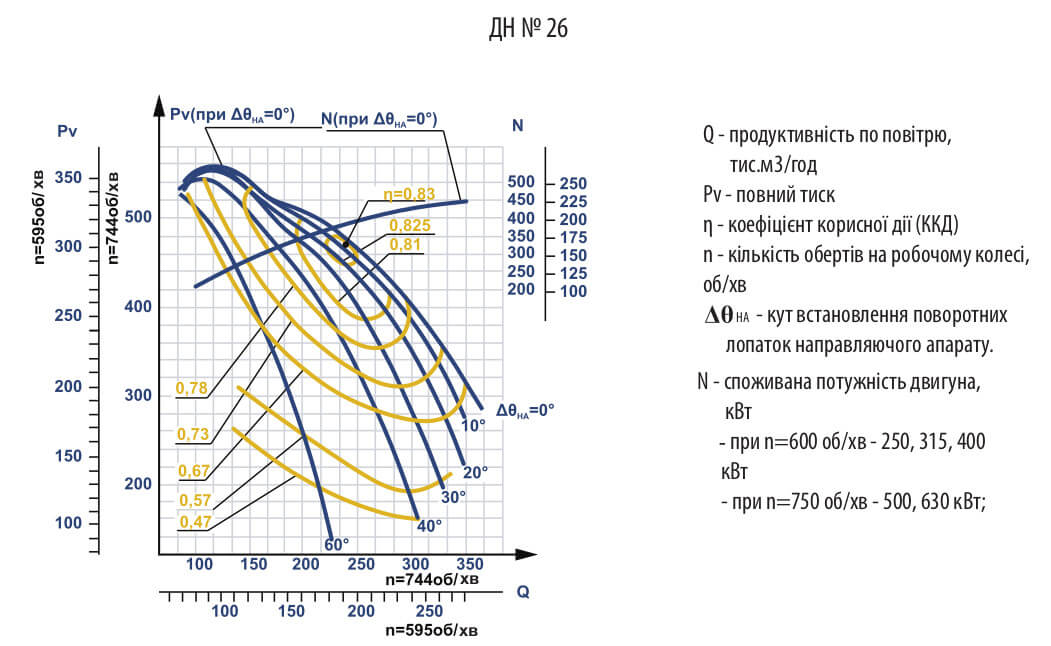

Аеродинамічні характеристики
Аеродинамічні характеристики димососів ДН
при барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
ΔθHA - кут установки поворотних лопаток направляючого апарату
