| Матеріал виконання | Вуглецева сталь |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 263-132 |
| Робоча точка вентилятора: Продуктивність, м³/год | 2260-4050 |
| Межа забрудненості, мг/м³ | 100 |
| Маса вентилятора з ел. двигуном, кг | 83,4 |
| Модель | ВКР №5 |
| Двигун кВт / об. / Хв | 0.55/1000 |
| Кількість обертів робочого колеса, об./хв | 940 |
ВКР №5 з ел.двигуном АІР 71 B6 0,55 кВт 1000 об./хв
Габаритні розміри
| Модель | Габаритные размеры, мм | ||||||
| D | D1 | D2 | D3 | H | n | d | |
| ВКР №5 с эл.двигателем АИР 71 B6 0,55 кВт 1000 об./мин | 772 | 860 | 795 | 535 | 735 | 8 | 14 |
Аеродинамічні характеристики

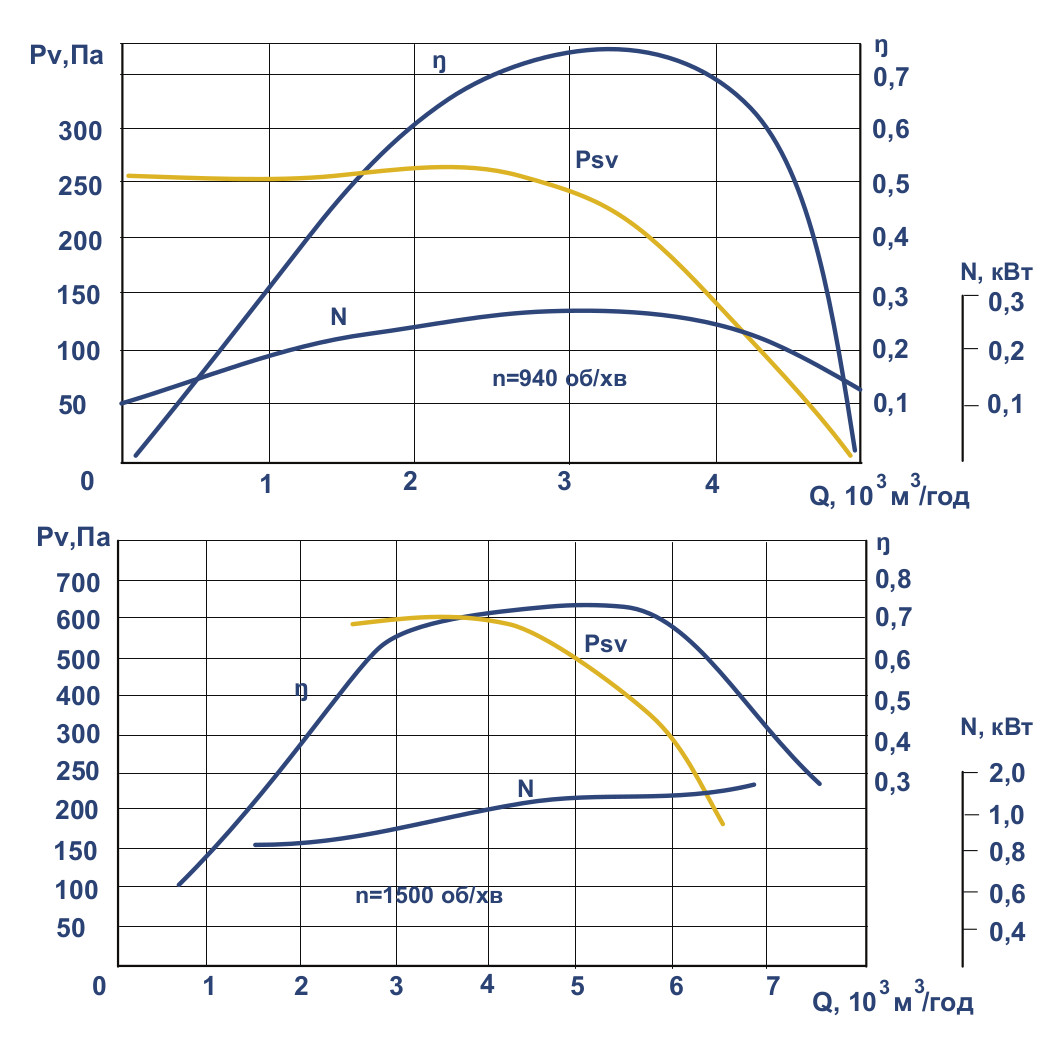

Аеродинамічні характеристики вентилятора ВКР № 5
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - установча потужність, кВт
- при n=1000 об/хв - 0,55 кВт
- при n=1500 об/хв - 1,5кВт, 2,2кВт
