| Матеріал виконання | Вуглецева сталь |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 846-461 |
| Робоча точка вентилятора: Продуктивність, м³/год | 10400-16500 |
| Межа забрудненості, мг/м³ | 100 |
| Маса вентилятора з ел. двигуном, кг | 226,5 |
| Модель | ВКР №6,3 |
| Двигун кВт / об. / Хв | 7.5/1500 |
| Кількість обертів робочого колеса, об./хв | 1410 |
ВКР №6,3 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв
Габаритні розміри
| Модель | Габаритні розміри, мм | ||||||
| D | D1 | D2 | D3 | H | n | d | |
| ВКР №6,3 з ел.двигуном АІР 132 S4 7,5 кВт 1500 об./хв | 772 | 860 | 795 | 535 | 735 | 8 | 14 |

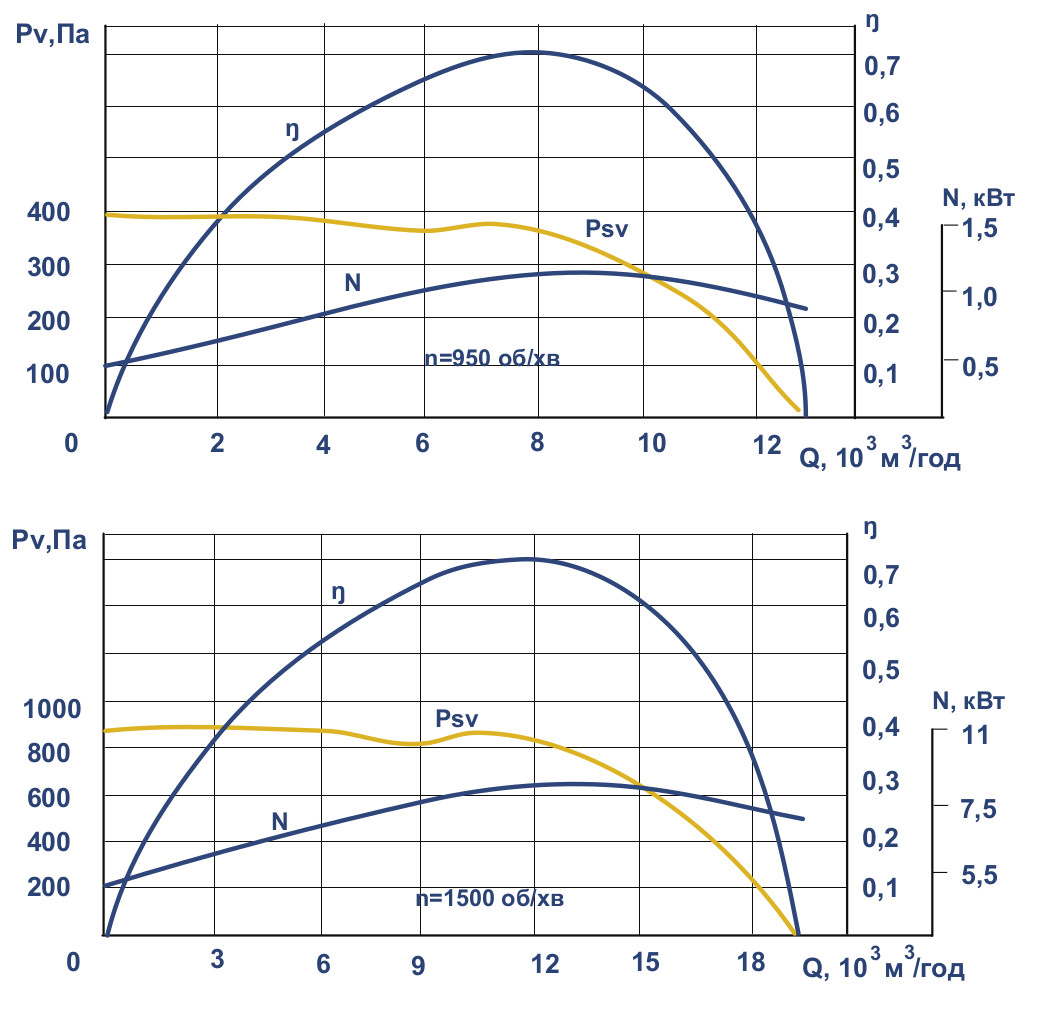

Аеродинамічні характеристики
Аеродинамічні характеристики вентилятора ВКР № 6,3
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - установча потужність, кВт
- при n=1000 об/хв - 2,2 кВт
- при n=1500 об/хв - 7,5 кВт
