| Кількість обертів робочого колеса, об./хв | 2600, 2700 |
|---|---|
| D/Dн | 1 |
| Продуктивність ηmax | 7420, 7140 |
| Тиск ηmax | 13352, 12342 |
| Виконання | Схема №5.1, Схема №5.2 |
| Робоча точка вентилятора: Продуктивність, м³/год | 2440-10580, 2350-11400 |
| Швидкість обертання, об./хв | 3000 |
| Робоча точка вентилятора: Тиск, Па | 11407-12314, 10557-10900 |
| Макс. температура переміщуваного повітря, °С | 40 |
| Межа забрудненості, мг/м³ | 150 |
| Двигун кВт / об. / Хв | 55/3000 |
| Матеріал виконання | Вуглецева сталь |
| Маса вентилятора з ел. двигуном, кг | 836, 840 |
| Кут повороту вентилятора | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Модель | ВВД №8 |
ВВД №8 з ел.двигуном АІР 225 М2 55 кВт 3000 об./хв
Габаритні розміри
Аеродинамічні характеристики

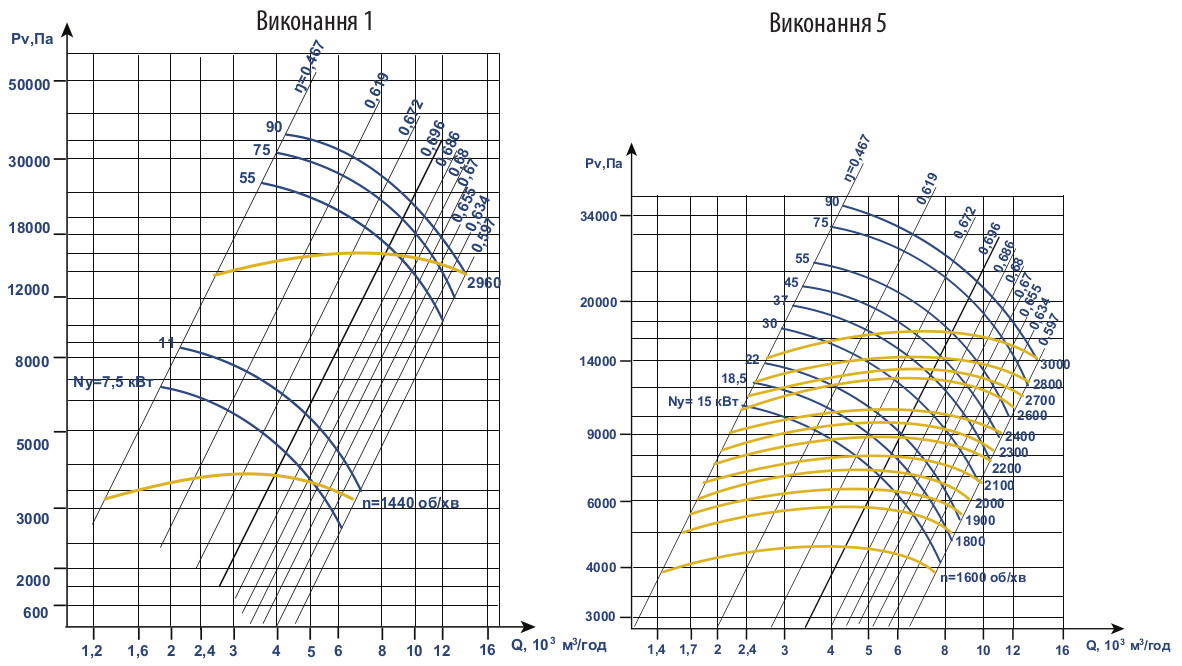

Аеродинамічні характеристики вентилятора ВВД, D=Dn
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
