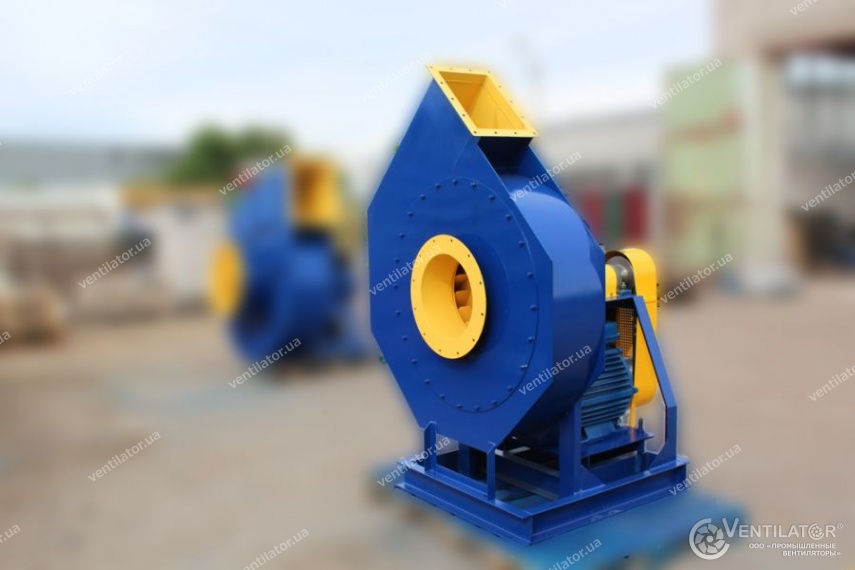

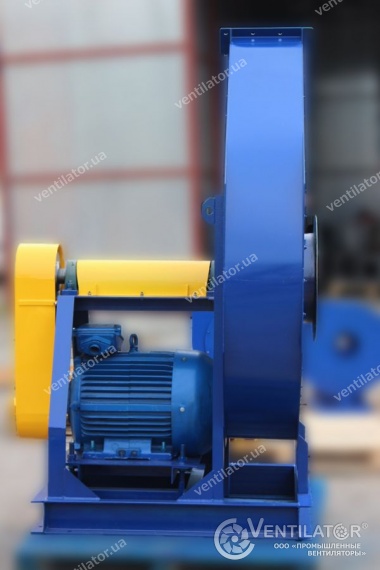

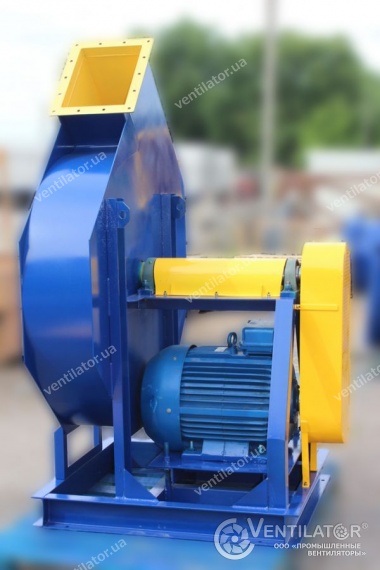

ВЦ 6-28 (ВР 120-28) №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв
ВЦ 6-28 (ВР 120-28) №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв
ВЦ 6-28 (ВР 120-28) №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв

ВЦ 6-28 (ВР 120-28) №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв

ID 9121  Є в наявності
Обрати інший ›
Обрати інший ›
Обрати інший ›
Обрати інший ›
ID 9121  Є в наявності
Двигун кВт / об. / Хв 5.5/3000
Кут повороту вентилятора Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Матеріал виконання Вуглецева сталь
Модель ВЦ 6-28 (ВР 120-28) №5
Макс. температура переміщуваного повітря, °С
Виконання Схема №5.1, Схема №5.2
D/Dн 1
Межа забрудненості, мг/м³ 100
Маса вентилятора з ел. двигуном, кг 171,0
Робоча точка вентилятора: Тиск, Па 2912-1249, 3412-2910
Тиск ηmax 3140, 3691
Продуктивність ηmax 1840, 1990
Кількість обертів робочого колеса, об./хв 2400, 2600
Швидкість обертання, об./хв 3000
Робоча точка вентилятора: Продуктивність, м³/год 490-4880, 540-3890

Габаритні розміри

Габаритні розміри промислового вентилятора ВЦ 6-28 (ВР 120-28) №5

Відгуки

Відгуків немає, поки що.

Будьте першим, хто залишив відгук “ВЦ 6-28 (ВР 120-28) №5 з ел.двигуном АІР 100 L2 5,5 кВт 3000 об./хв”

Ваша e-mail адреса не оприлюднюватиметься. Обов’язкові поля позначені *

Аеродинамічні характеристики

Аеродинамічні характеристики вентилятора ВЦ 6-28
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.

Аеродинамічні характеристики ВЦ 6-28 (ВР 120-28) №5

Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
