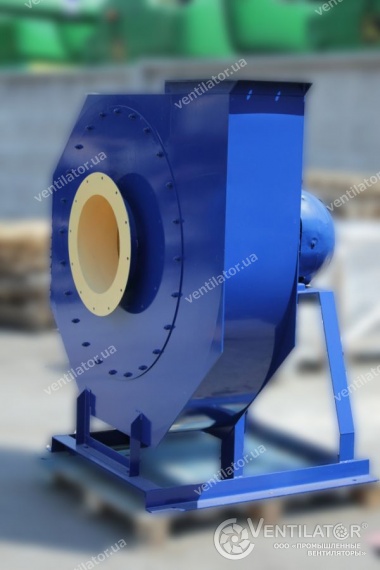

ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв
ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв
ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв
ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв

ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв

ID 37506  Є в наявності
Обрати інший ›
Обрати інший ›
Обрати інший ›
Обрати інший ›
ID 37506  Є в наявності
Двигун кВт / об. / Хв 22.0/1500
Кут повороту вентилятора Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90
Матеріал виконання Вуглецева сталь
Модель ВЦ 6-28 (ВР 120-28) №9
Макс. температура переміщуваного повітря, °С
Виконання Схема №5.1, Схема №5.2
D/Dн 1
Межа забрудненості, мг/м³ 100
Маса вентилятора з ел. двигуном, кг 658,0, 661,0
Робоча точка вентилятора: Тиск, Па 3205-1377, 4193-3910
Тиск ηmax 3465, 4541
Продуктивність ηmax 6260, 7160
Кількість обертів робочого колеса, об./хв 1400, 1600
Швидкість обертання, об./хв 1500
Робоча точка вентилятора: Продуктивність, м³/год 1680-16610, 1920-12500

Відгуки

Відгуків немає, поки що.

Будьте першим, хто залишив відгук “ВЦ 6-28 (ВР 120-28) №9 з елюдвигуном АІР 180 S4 22 кВт 1500 об./хв”

Ваша e-mail адреса не оприлюднюватиметься. Обов’язкові поля позначені *

Аеродинамічні характеристики

Аеродинамічні характеристики вентилятора ВЦ 6-28
при температурі переміщуваного середовища 20 °С і барометричному тиску 760 мм рт. ст.

Аеродинамічні характеристики ВЦ 6-28 (ВР 120-28) №9

Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
