Вентилятори ВД
Тягодуттьові відцентрові вентилятори одностороннього всмоктування ВД для переміщення повітря і газоповітряних сумішей з температурою від -30 °С до +80°С, запиленістю не вище 0,1 г/м3 без липких, волокнистих і абразивних включень. Застосовуються в теплоенергетиці, на газо-мазутних котлах, на парових та водогрійних котлах. Виробляються з вуглецевої і нержавіючої сталі.
Виконання | D/Dн | N дв, кВт |
n дв, об./хв |
n р.к. дв, об./хв |
Продуктивність м3/ч |
Тиск Па |
Код товару |
Ціна, грн. з НДС |
|||
---|---|---|---|---|---|---|---|---|---|---|---|
ηmax | в робочій зоні | ηmax | в робочій зоні | ||||||||
ВД №2,7 |
|||||||||||
1 | 1 | 1.1 | 1500 | 1420 | 500 | 250-770 | 37.5 | 38 | id40024 | Ціна договірна | |
1 | 1 | 1.5 | 3000 | 2930 | 970 | 500-550 | 150 | 150 | id40025 | Ціна договірна | |

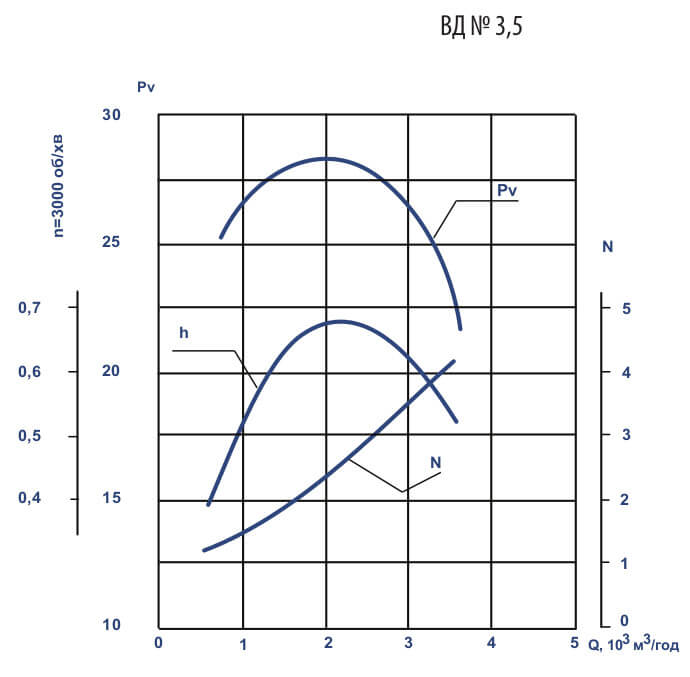

ВД №3,5 |
|||||||||||
1 | 1 | 1.5 | 1000 | 905 | 2510 | 1930-3920 | 280 | 280-180 | id40026 | Ціна договірна | |
1 | 1 | 3 | 1500 | 1410 | 3870 | 3000-6000 | 650 | 650-420 | id40027 | Ціна договірна | |

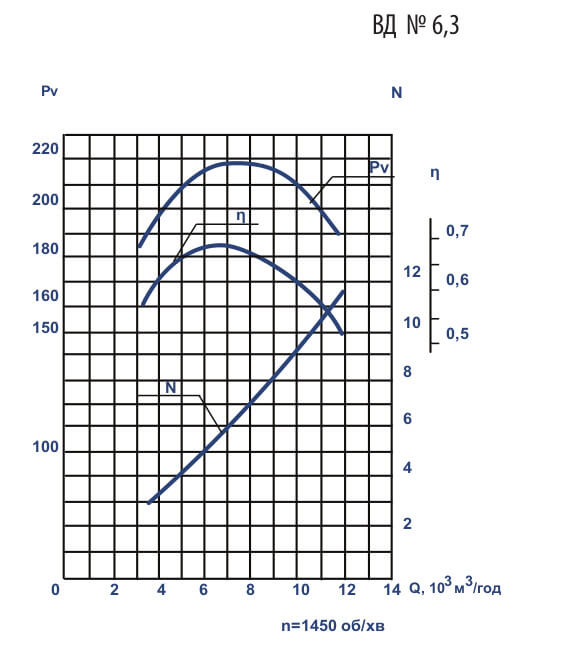

ВД №6,3 |
|||||||||||
3 | 1 | 11 | 1500 | 1420 | 6700 | 3200-11800 | 2180 | 2180-1900 | id40028 | Ціна договірна | |

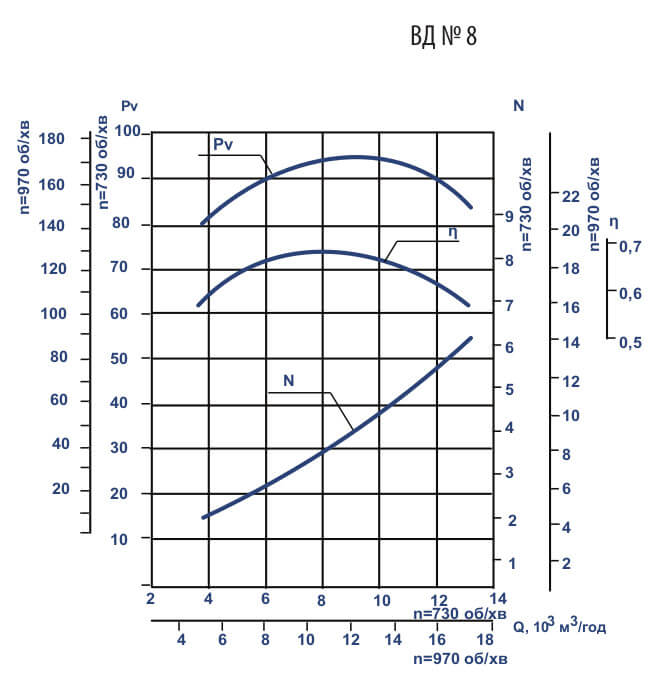

ВД №8 |
|||||||||||
3 | 1 | 7.5 | 750 | 730 | 7900 | 4000-11300 | 934 | 950-800 | id40029 | Ціна договірна | |
3 | 1 | 15 | 1000 | 970 | 10450 | 4800-17800 | 1648 | 1700-1400 | id40030 | Ціна договірна | |

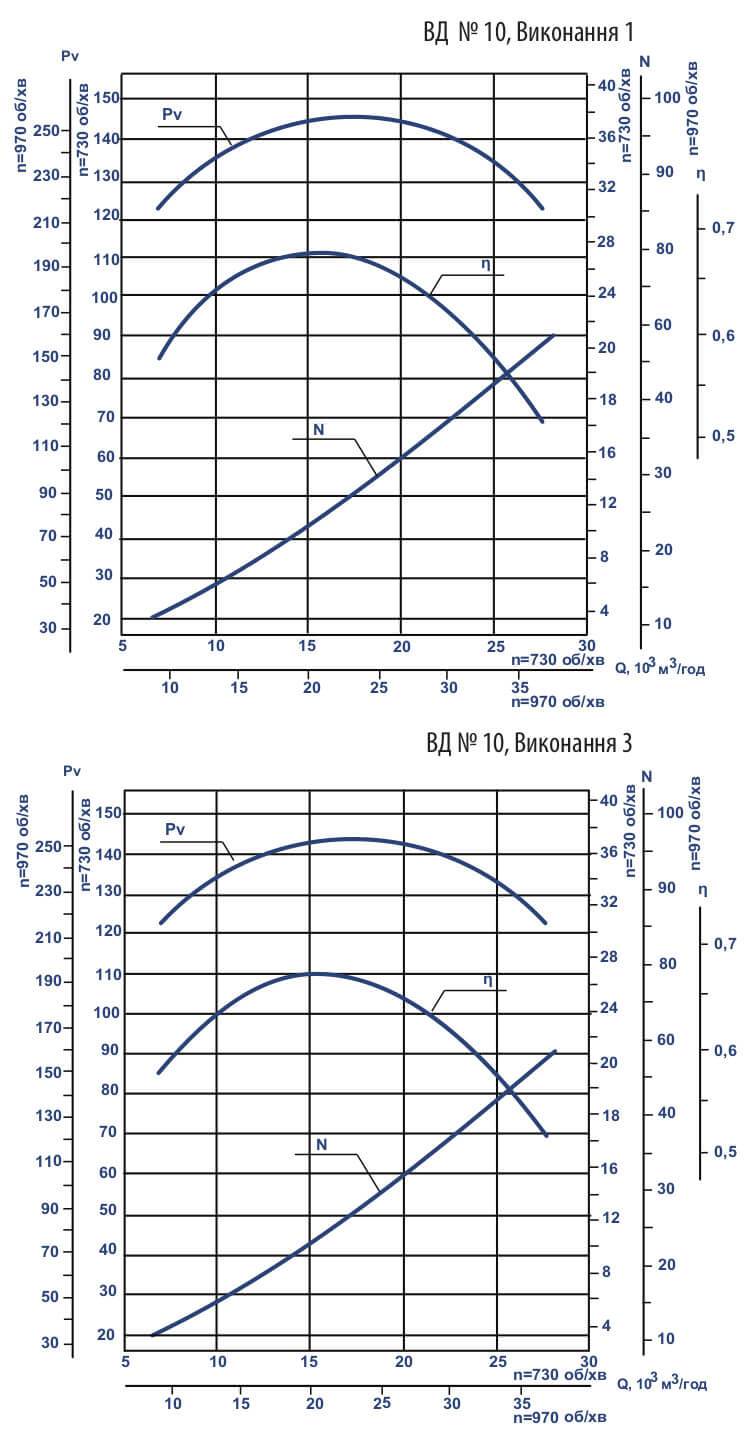

ВД №10 |
|||||||||||
1 | 1 | 11 | 750 | 730 | 15500 | 6700-27700 | 1450 | 1460-1220 | id40031 | Ціна договірна | |
3 | 1 | 11 | 750 | 730 | 15500 | 6700-27700 | 1450 | 1460-1220 | id40033 | Ціна договірна | |
1 | 1 | 30 | 1000 | 970 | 20600 | 9000-36900 | 2540 | 2560-2150 | id40032 | Ціна договірна | |
3 | 1 | 30 | 1000 | 970 | 20600 | 9000-36900 | 2540 | 2560-2150 | id40034 | Ціна договірна | |
ВД №12 |
|||||||||||
1 | 1 | 30 | 750 | 730 | 26950 | 11500-46900 | 2110 | 2120-1840 | id40035 | Ціна договірна | |
3 | 1 | 30 | 750 | 730 | 26950 | 11500-46900 | 2110 | 2120-1840 | id40037 | Ціна договірна | |
1 | 1 | 75 | 1000 | 970 | 34000 | 27000-62000 | 3720 | 3730-3250 | id40036 | Ціна договірна | |
3 | 1 | 75 | 1000 | 970 | 34000 | 27000-62000 | 3720 | 3730-3250 | id40038 | Ціна договірна | |

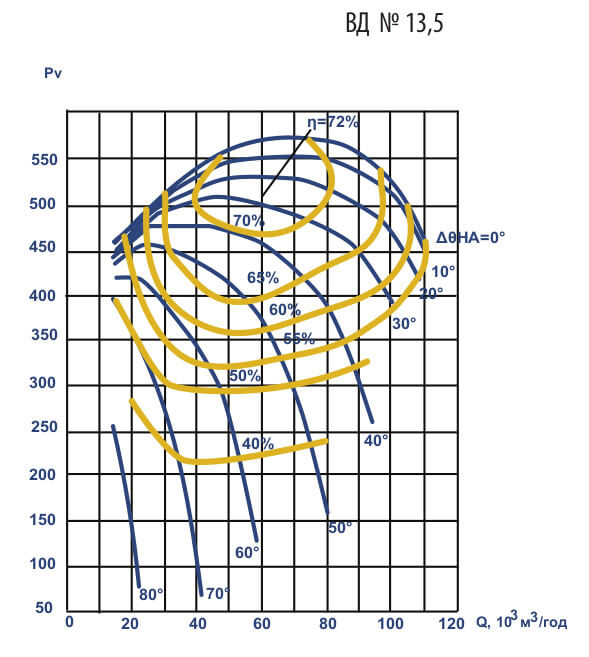

ВД №13,5 |
|||||||||||
3 | 1 | 132 | 1000 | 990 | 60000 | 26800-83540 | 4990 | 5000-4190 | id40039 | Ціна договірна | |
3 | 1 | 160 | 1000 | 990 | 60000 | 26800-93550 | 4991 | 5050-4191 | id40050 | Ціна договірна | |
ВД №15,5 |
|||||||||||
3 | 1 | 315 | 1000 | 988 | 90000 | 30000-150000 | 6590 | 6650-5540 | id40051 | Ціна договірна | |
ВД №18 |
|||||||||||
3 | 1 | 250 | 750 | 730 | 110000 | 50000-175000 | 4990 | 4990-4190 | id40052 | Ціна договірна | |

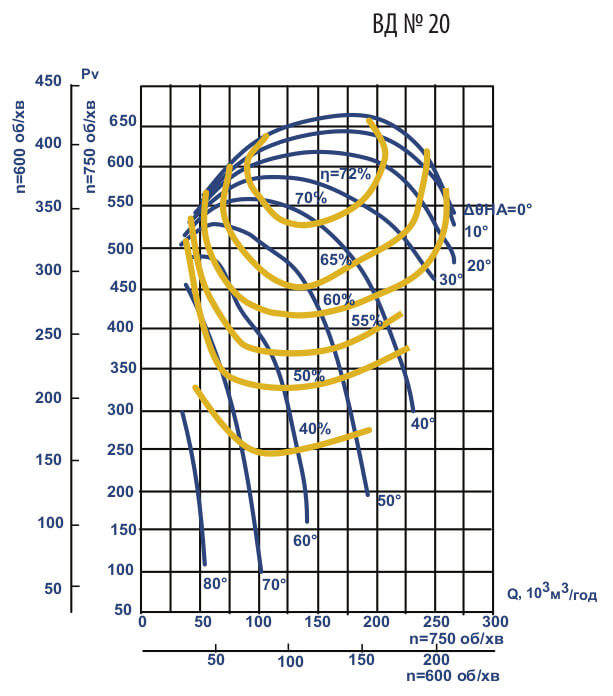

ВД №20 |
|||||||||||
3 | 1 | 250 | 600 | 585 | 84800 | 35000-135000 | 3190 | 3200-3110 | id40053 | Ціна договірна | |
3 | 1 | 400 | 750 | 730 | 106000 | 43700-169000 | 4990 | 5000-4860 | id40054 | Ціна договірна |
Вентилятори виробляютьсявідповідно до ТУ У 28.2-24881057-003:2023:
- З вуглецевої сталі;
- З нержавіючої сталі;
Тягодуттьові вентилятори ВД – одні з найбільш
затребуваних видів тягодуттьових машин.
Вентилятори ВД призначені для переміщення повітря і неагресивних вибухобезпечних газоповітряних сумішей з температурою від -30 °С до + 80 °С, запиленістю не вище 0,1 г/м3 що не містять липких, волокнистих і абразивних включень. Розраховані на тривалу роботу в приміщеннях і на відкритому повітрі в помірному кліматі.
Вентилятори ВД застосовуються:
- в теплоенергетиці;
- на газо-мазутних котлах;
- на парових та водогрійних котлах;
- для інших санітарно-виробничих цілей.
Загальні відомості про вентилятори:
- Одностороннього всмоктування;
- Корпус спіральний поворотний;
- Вперед загнуті лопатки;
- Кількість лопаток – 32;
- Напрямок обертання – правий і лівий.
Залежно від напрямку обертання вентилятори виготовляються правого або лівого обертання. Вентилятори правого обертання з колесом, що обертається за годинниковою стрілкою, лівого обертання – з колесом, що обертається проти годинникової стрілки, якщо дивитися з боку електродвигуна.
