Вентилятори ВДН

Тягодуттьові відцентрові вентилятори одностороннього всмоктування для переміщення повітря і газоповітряних сумішей з температурою від -30°С до +80°С, запиленістю не вище 0,1 г/м3 без липких, волокнистих і абразивних включень. Застосовуються в теплоенергетиці, на газо-мазутних котлах, на парових та водогрійних котлах. Виробляються з вуглецевої і нержавіючої сталі.
Вико­нання D/Dн N дв, кВт n дв,
об./хв 		n р.к. дв,
об./хв 		Продуктивність
м3/ч 		Тиск
Па 		Код товару Ціна,
грн. з НДС
ηmax в робочій зоні ηmax в робочій зоні
ВДН №8
1 1 11 1000 952 6950 2400-10290 960 1210-640 id40001 Ціна договірна
1 1 11 1000 952 6950 2400-10290 960 1210-640 id40001 Ціна договірна
1 1 15 1500 1450 10350 3580-15360 2180 2730-1450 id40002 Ціна договірна
1 1 15 1500 1450 10350 3580-15360 2180 2730-1450 id40002 Ціна договірна
ВДН №9
1 1 11 1000 952 9580 3960-14730 1190 1490-780 id40003 Ціна договірна
1 1 11 1000 952 9580 3960-14730 1190 1490-780 id40003 Ціна договірна
1 1 22 1500 1460 14540 5770-22420 2750 3430-1790 id40004 Ціна договірна
1 1 22 1500 1460 14540 5770-22420 2750 3430-1790 id40004 Ціна договірна
ВДН №10
1 1 11 1000 952 13440 4790-20310 1510 1890-1030 id40005 Ціна договірна
1 1 11 1000 952 13440 4790-20310 1510 1890-1030 id40005 Ціна договірна
1 1 37 1500 1470 20210 7060-30490 3410 4290-2330 id40006 Ціна договірна
1 1 37 1500 1470 20210 7060-30490 3410 4290-2330 id40006 Ціна договірна
ВДН №11,2
1 1 22 1000 980 18770 6020-28420 1900 2380-1290 id40007 Ціна договірна
1 1 22 1000 980 18770 6020-28420 1900 2380-1290 id40007 Ціна договірна
1 1 55 1500 1475 28150 9360-42680 4300 5400-2900 id40008 Ціна договірна
1 1 55 1500 1475 28150 9360-42680 4300 5400-2900 id40008 Ціна договірна
ВДН №12,5Г
3 1 110 1500 1485 39440 7170-59470 5270 6600-3560 id40011 Ціна договірна
ВДН №12,5
1 1 37 1000 985 26170 4690-39400 2390 2940-1570 id40009 Ціна договірна
1 1 37 1000 985 26170 4690-39400 2390 2940-1570 id40009 Ціна договірна
1 1 90 1500 1480 39440 7170-59470 5270 6600-3560 id40010 Ціна договірна
1 1 90 1500 1480 39440 7170-59470 5270 6600-3560 id40010 Ціна договірна
ВДН №15
3 1 55 750 735 38020 14510-58100 2060 2420-1170 id40012 Ціна договірна
3 1 90 1000 985 51040 19770-77470 3670 4320-2500 id40013 Ціна договірна
3 1 315 1500 1485 76040 29010-116200 8240 9700-4680 id40014 Ціна договірна
ВДН №17
3 1 90 750 740 55560 20740-85320 2670 3150-1510 id40015 Ціна договірна
3 1 160 1000 990 73540 27180-113200 4780 5620-2700 id40016 Ціна договірна
3 1 630 1500 1485 95010 40810-168800 10710 12580-6050 id40017 Ціна договірна
ВДН №18
3 1 90 750 745 114700 82980-163000 2225 2430-1317 id40018 Ціна договірна
3 1 200 1000 980 151000 110000-214500 3852 4210-2278 id40019 Ціна договірна
ВДН №20
3 1 160 750 745 157400 115000-213000 2748 3000-1600 id40020 Ціна договірна
3 1 400 1000 980 207000 150000-309000 4755 5198-2784 id40021 Ціна договірна
ВДН №32Б
3 1 630 600 585 375000 170000-410000 4300 1900-5400 id40022 Ціна договірна
3 1 1100 750 745 475000 210000-510000 6700 3000-8150 id40023 Ціна договірна
Картинка не найдена - КВЗ

Вентилятори виробляються
відповідно до ТУ У 28.2-39528504-001:2017:

  • З вуглецевої сталі;
  • З нержавіючої сталі.

Тягодуттьові вентилятори ВДН – одні з найбільш
затребуваних видів тягодуттьових машин.

Вентилятори ВДН призначені для переміщення повітря і неагресивних вибухобезпечних газоповітряних сумішей з температурою від -30 °С до + 80 °С, запиленістю не вище 0,1 г/м3 що не містять липких, волокнистих і абразивних включень. Розраховані на тривалу роботу в приміщеннях і на відкритому повітрі в помірному кліматі.

Вентилятори ВДН застосовуються:

  • в теплоенергетиці;
  • на газо-мазутних котлах;
  • на парових та водогрійних котлах;
  • для інших санітарно-виробничих цілей.

Загальні відомості про вентилятори:

  • Одностороннього всмоктування;
  • Корпус спіральний поворотний;
  • Назад загнуті лопатки;
  • Кількість лопаток – 16;
  • Напрямок обертання – правий і лівий.
Инфоблок

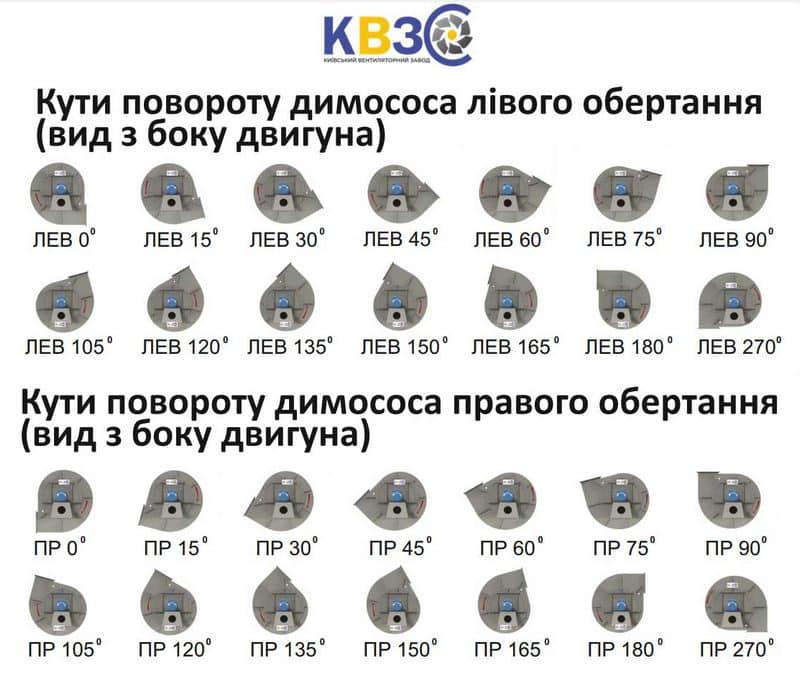

Залежно від напрямку обертання вентилятори виготовляються правого або лівого обертання. Вентилятори правого обертання з колесом, що обертається за годинниковою стрілкою, лівого обертання – з колесом, що обертається проти годинникової стрілки, якщо дивитися з боку електродвигуна.
