| Тиск ηmax | 4255 |
|---|---|
| Робоча точка вентилятора: Тиск, Па | 4930-2020 |
| Маса вентилятора з ел. двигуном, кг | 1020 |
| Робоча точка вентилятора: Продуктивність, м³/год | 12600-38500 |
| Продуктивність ηmax | 24200 |
| Швидкість обертання, об./хв | 1500 |
| Межа забрудненості, мг/м³ | 2000 |
| Модель | ДН №11,2 |
| Виконання | Схема №1 |
| Кут повороту вентилятора | Л 0, Л 135, Л 180, Л 270, Л 315, Л 45, Л 90, Пр 0, Пр 135, Пр 180, Пр 270, Пр 315, Пр 45, Пр 90 |
| Матеріал виконання | Вуглецева сталь |
| Макс. температура переміщуваного повітря, °С | 200-250 |
| Двигун кВт / об. / Хв | 55/1500 |
| D/Dн | 1 |
ДН №11,2 с эл.двигателем АИР 225 M4 55 кВт 1500 об./мин

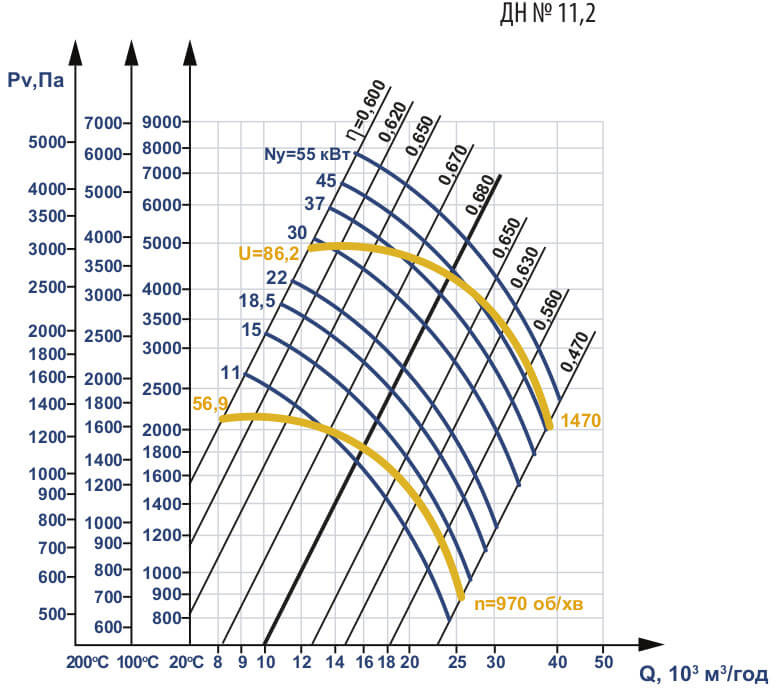

Аеродинамічні характеристики
Аеродинамічні характеристики димососів ДН
при барометричному тиску 760 мм рт. ст.
Q - продуктивність по повітрю, тис.м3/год
Pv - повний тиск, Па
η - коефіцієнт корисної дії (ККД)
n - частота обертання робочого колеса, об/хв
N - споживана потужність двигуна, кВт
U - окружна швидкість колеса, м/с
ΔθHA - кут установки поворотних лопаток направляючого апарату
